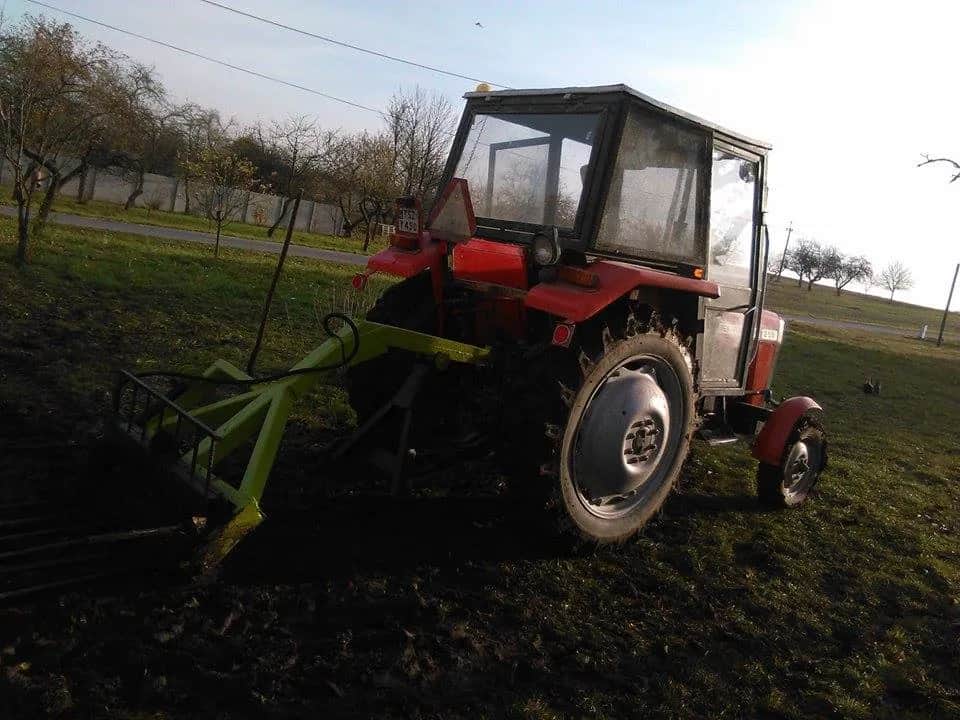

Ładowacz na tył ciągnika: Zbuduj go sam i oszczędź! Poradnik DIY

Wielu rolników, zwłaszcza tych posiadających starsze modele ciągników jak Ursus C-330 czy C-360, doskonale wie, że zakup nowego sprzętu bywa sporym wyzwaniem finansowym. Właśnie dlatego samodzielna budowa ładowacza na tył ciągnika, montowanego na Trzypunktowy Układ Zawieszenia (TUZ), stała się popularnym i niezwykle praktycznym rozwiązaniem w polskich gospodarstwach. Ten kompleksowy poradnik ma za zadanie przeprowadzić Cię krok po kroku przez cały proces od projektu, przez dobór materiałów, aż po montaż i bezpieczną eksploatację dostarczając wszystkich niezbędnych wskazówek, abyś mógł stworzyć funkcjonalny i niezawodny sprzęt.

Samodzielny ładowacz na tył ciągnika to opłacalna inwestycja

W polskich gospodarstwach, szczególnie tych mniejszych i posiadających starsze ciągniki, takie jak niezawodne Ursusy C-330 czy C-360, samodzielna budowa maszyn rolniczych, w tym ładowaczy na tył, jest zjawiskiem niezwykle powszechnym. Nie ma się co dziwić to rozwiązanie, które pozwala na znaczące oszczędności finansowe, a jednocześnie daje możliwość pełnego dostosowania sprzętu do bardzo specyficznych i często unikalnych potrzeb danego gospodarstwa. Z mojego doświadczenia wynika, że to właśnie ta elastyczność i ekonomia napędzają popularność "samoróbek".

Kiedy "samoróbka" ma przewagę nad fabrycznym sprzętem?

Zastanawiając się nad zakupem ładowacza, wielu z nas staje przed dylematem: fabryczny czy własnej roboty? Moim zdaniem, "samoróbka" często zyskuje przewagę tam, gdzie liczy się personalizacja i budżet. Możliwość dopasowania wymiarów, udźwigu czy nawet typu łyżki do konkretnych zadań w gospodarstwie jest nieoceniona. Często fabryczne rozwiązania są albo zbyt drogie, albo po prostu niedostępne w konfiguracji idealnie odpowiadającej naszym potrzebom, zwłaszcza dla starszych modeli ciągników. Właśnie wtedy projektowanie i budowanie od podstaw staje się najbardziej sensowną opcją.

• Personalizacja: Możliwość dostosowania wymiarów, udźwigu i osprzętu (np. typ łyżki, widły) do specyficznych zadań i ciągnika.
• Niższe koszty: Znacząco niższy koszt całkowity w porównaniu do zakupu nowego sprzętu fabrycznego.
• Dostępność: Rozwiązanie dla gospodarstw, dla których fabryczny sprzęt jest zbyt drogi lub trudno dostępny na rynku wtórnym.
• Wiedza i doświadczenie: Budowa własnego sprzętu rozwija umiejętności techniczne i daje satysfakcję.

Analiza kosztów: ile faktycznie można zaoszczędzić?

Trudno jest podać dokładne kwoty, ponieważ ceny materiałów i dostępność złomu czy używanych części mogą się różnić. Jednak z całą pewnością mogę powiedzieć, że oszczędności wynikające z samodzielnej budowy są znaczne. Głównym czynnikiem jest oczywiście brak kosztów robocizny oraz niższe ceny zakupu surowców w porównaniu do gotowego, certyfikowanego produktu. Często udaje się wykorzystać dostępne na miejscu zasoby, co jeszcze bardziej obniża finalny koszt. Pamiętajmy, że kupując materiały, płacimy za nie ułamek ceny gotowej maszyny.

Jakie możliwości daje ładowacz montowany na TUZ?

Ładowacz montowany na tylny TUZ to niezwykle wszechstronne narzędzie, które znacząco zwiększa funkcjonalność każdego ciągnika. Z mojego doświadczenia wynika, że jego zastosowania są naprawdę szerokie:

• Załadunek materiałów sypkich: Idealny do ziemi, piasku, żwiru, a także nawozów czy pasz.
• Usuwanie obornika: Niezastąpiony przy pracach porządkowych w oborach i na podwórzu.
• Transport palet: Po zamontowaniu odpowiednich wideł, ładowacz staje się mobilnym wózkiem widłowym.
• Przenoszenie bel siana/słomy: Ułatwia składowanie i transport pasz objętościowych.
• Prace porządkowe: Pomocny przy usuwaniu gałęzi, gruzu czy innych nieczystości.

Zaprojektuj ładowacz: klucz do funkcjonalności i bezpieczeństwa

Zanim chwycisz za spawarkę, kluczowe jest dokładne zaplanowanie całej konstrukcji. Z mojego doświadczenia wynika, że to właśnie na etapie projektu decyduje się o tym, czy ładowacz będzie nie tylko funkcjonalny, ale przede wszystkim bezpieczny w użytkowaniu. Nie można pominąć żadnego szczegółu każdy element ma wpływ na ostateczny efekt. Projektowanie powinno uwzględniać specyfikę Twojego ciągnika oraz wszystkie planowane zastosowania.

Kluczowe wymiary, których musisz pilnować: geometria dla maksymalnej wydajności

Geometria ramion to absolutna podstawa. Częstym błędem, który obserwuję, jest zbyt krótkie pierwsze ramię to, które biegnie od ciągnika do punktu załamania. Taka konstrukcja drastycznie ogranicza wysokość podnoszenia oraz zasięg ładowacza, co w praktyce oznacza, że nie będziesz w stanie załadować wysokich przyczep czy rozsiewaczy. Pamiętaj, że optymalna geometria ramion jest niezbędna, aby ładowacz mógł efektywnie pracować i spełniać swoje zadanie. Musisz dążyć do tego, aby punkt obrotu drugiego ramienia był odpowiednio wysoko, co zapewni właściwy ruch i zasięg łyżki. To naprawdę kluczowe dla wydajności i komfortu pracy.

Dostosowanie projektu do Twojego ciągnika (Ursus C-330, C-360 i inne)

Każdy ciągnik ma swoją specyfikę, dlatego projekt ładowacza musi być do niego dopasowany. Szczególnie w przypadku popularnych Ursusów C-330 i C-360, musimy zwrócić uwagę na kilka aspektów. Przede wszystkim, konstrukcja musi być kompatybilna z tylnym TUZ najczęściej będzie to kategoria I lub II. Należy także uwzględnić moc i wydajność hydrauliki ciągnika. Zbyt duży siłownik lub zbyt ciężka konstrukcja mogą przeciążyć pompę hydrauliczną, co w konsekwencji doprowadzi do jej szybszego zużycia lub niewystarczającej siły podnoszenia. Zawsze sprawdzaj dane techniczne swojego ciągnika!

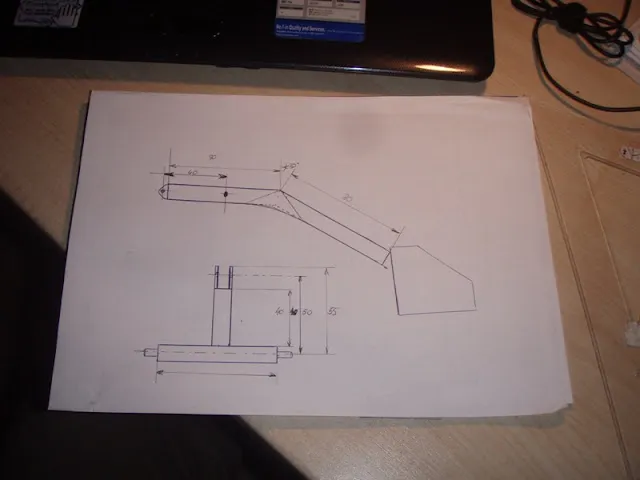

Szkic konstrukcyjny: najważniejsze elementy i ich rozmieszczenie

Zanim zaczniesz ciąć i spawać, wykonaj szczegółowy szkic konstrukcyjny. To Twój plan bitwy. Musisz na nim uwzględnić wszystkie kluczowe elementy i ich dokładne rozmieszczenie:

• Rama główna (mocowanie do TUZ)
• Ramiona ładowacza (pierwsze i drugie)
• Punkty mocowania do Trzypunktowego Układu Zawieszenia (TUZ)
• Miejsce na siłownik hydrauliczny (główny podnoszący)
• Mechanizm przechyłu łyżki (z siłownikiem lub mechaniczny)
• Punkty obrotu (sworznie, tuleje)
• Wzmocnienia konstrukcyjne

Jak obliczyć potencjalny udźwig i nie przeciążyć konstrukcji?

Udźwig "samoróbek" jest bardzo zróżnicowany, ale z moich obserwacji wynika, że często oscyluje w granicach 300-500 kg. Pamiętaj, że udźwig zależy od kilku czynników: solidności całej konstrukcji, wytrzymałości użytych materiałów oraz wydajności pompy hydraulicznej ciągnika. Nigdy nie przeciążaj konstrukcji! Przeciążenie to prosta droga do uszkodzeń pęknięć spawów, wygięcia profili, a w najgorszym wypadku, poważnego wypadku. Zawsze lepiej mieć pewien zapas wytrzymałości niż pracować na granicy możliwości sprzętu.

Przygotuj warsztat: materiały i narzędzia do budowy ładowacza

Dobre przygotowanie to połowa sukcesu. Zanim przystąpisz do budowy, upewnij się, że masz wszystkie niezbędne materiały i narzędzia. Pamiętaj, że jakość materiałów ma bezpośredni wpływ na trwałość, niezawodność i przede wszystkim bezpieczeństwo Twojego ładowacza. Nie warto na tym oszczędzać.

Wybieramy stal: jakie profile i grubości blachy zapewnią trwałość?

Wybór odpowiedniej stali to fundament solidnej konstrukcji. Z mojego doświadczenia wynika, że do budowy ramy głównej i ramion ładowacza najlepiej sprawdzają się profile stalowe kwadratowe lub prostokątne, na przykład 100x100x5 mm lub 100x50x5 mm. Taka grubość ścianki zapewnia odpowiednią sztywność i wytrzymałość na obciążenia. Jeśli chodzi o łyżkę, zalecam użycie blachy o grubości minimum 5-6 mm. Natomiast na lemiesz, czyli krawędź tnącą łyżki, warto zastosować blachę trudnościeralną, taką jak Hardox, która znacząco wydłuży żywotność tego elementu. Poniżej przedstawiam tabelę z sugerowanymi materiałami:

Serce ładowacza: jak dobrać odpowiedni siłownik hydrauliczny?

Siłownik hydrauliczny to bez wątpienia serce Twojego ładowacza. Jego prawidłowy dobór jest kluczowy dla funkcjonalności. Musisz wziąć pod uwagę jego skok (czyli zakres pracy) oraz siłę udźwigu, która musi być dopasowana do planowanego obciążenia i, co najważniejsze, do mocy hydrauliki Twojego ciągnika. Zawsze sprawdzaj specyfikację ciągnika wydajność pompy i maksymalne ciśnienie w układzie hydraulicznym. Zbyt słaby siłownik nie podniesie ładunku, zbyt mocny może przeciążyć układ ciągnika.

Lista niezbędnych narzędzi: od spawarki po klucze i szlifierkę

Do budowy ładowacza potrzebujesz solidnego zestawu narzędzi. Oto lista, którą zawsze mam pod ręką przy takich projektach:

• Spawarka (migomat lub elektrodowa)
• Szlifierka kątowa z tarczami do cięcia i szlifowania
• Wiertarka (najlepiej stołowa do precyzyjnych otworów)
• Miarka zwijana i kątownik (do precyzyjnych pomiarów)
• Zaciski spawalnicze i ściski stolarskie (do stabilizacji elementów)
• Klucze płaskie i nasadowe
• Młotek, przecinak
• Sprzęt BHP: maska spawalnicza, rękawice spawalnicze, okulary ochronne, ochraniacze słuchu
• Poziomica

Budowa ładowacza: szczegółowy przewodnik krok po kroku

Przechodzimy do sedna do praktycznej budowy. Pamiętaj, że każdy etap wymaga precyzji, cierpliwości i bezwzględnego przestrzegania zasad bezpieczeństwa. To jest serce tego artykułu, więc skup się na każdym detalu.

Przygotowanie i cięcie elementów zgodnie z projektem

Pierwszym krokiem jest dokładne przygotowanie wszystkich elementów. Zgodnie z wcześniej przygotowanym szkicem, precyzyjnie zmierz i wytnij wszystkie profile stalowe oraz blachy. Precyzja na tym etapie jest kluczowa wszelkie błędy w wymiarach mogą skutkować problemami z montażem, niedopasowaniem elementów, a w konsekwencji osłabieniem całej konstrukcji. Użyj szlifierki kątowej z odpowiednią tarczą do cięcia stali, a do precyzyjnych cięć piły taśmowej lub plazmy, jeśli masz taką możliwość.

Spawanie ramy głównej: technika i kluczowe spoiny

Spawanie ramy głównej to jeden z najważniejszych etapów. To ona będzie przenosić największe obciążenia, dlatego spawy muszą być solidne, pełne i wykonane z najwyższą starannością. Użyj odpowiedniej techniki spawania, dostosowanej do grubości materiału i rodzaju spawarki. Pamiętaj o fazowaniu krawędzi grubszych profili, aby zapewnić głębokie przetopienie. Zawsze pracuj w dobrze wentylowanym pomieszczeniu i używaj kompletnego sprzętu BHP. Po spawaniu dokładnie oczyść spoiny z żużlu i odprysków.

Montaż ramion i mechanizmu przechyłu łyżki

Kolejnym etapem jest montaż ramion ładowacza oraz mechanizmu przechyłu łyżki. Zwróć szczególną uwagę na prawidłowe osadzenie sworzni i tulei. Muszą one zapewniać płynną pracę ruchomych elementów, jednocześnie minimalizując luzy. Luzy w połączeniach to prosta droga do szybkiego zużycia i awarii. Wszystkie ruchome elementy sworznie, tuleje, punkty obrotu siłownika muszą być odpowiednio smarowane. Zaplanuj miejsca na smarowniczki, aby konserwacja była łatwa i regularna.

Jak prawidłowo podłączyć hydraulikę do ciągnika?

Podłączenie hydrauliki to etap, który wymaga uwagi. Najczęściej odbywa się to do standardowych wyjść hydraulicznych ciągnika, za pomocą szybkozłączy. Upewnij się, że przewody są odpowiednio długie, aby nie były napięte podczas pracy ładowacza. W niektórych bardziej zaawansowanych konstrukcjach, jeśli potrzebujesz więcej funkcji, może być konieczne zastosowanie dodatkowych rozdzielaczy hydraulicznych. Po podłączeniu, bezwzględnie sprawdź szczelność całego układu wszelkie wycieki oleju to nie tylko straty, ale i zagrożenie pożarowe. Pamiętaj o zasadach bezpieczeństwa przy pracy z układami hydraulicznymi pod ciśnieniem.

Wykonanie i montaż łyżki załadunkowej

Łyżka załadunkowa powinna być wykonana z blachy o grubości 5-6 mm, a jej lemiesz, jak już wspomniałem, ze stali trudnościeralnej (np. Hardox). Kluczowe jest odpowiednie wzmocnienie łyżki w punktach największego obciążenia, zwłaszcza tam, gdzie mocowana jest do mechanizmu przechyłu. Spawy muszą być mocne i estetyczne. Pamiętaj o kształcie łyżki powinna być tak zaprojektowana, aby łatwo zagłębiała się w materiał i efektywnie go nabierała. Po wykonaniu, zamontuj ją do mechanizmu przechyłu, upewniając się, że wszystkie sworznie są zabezpieczone.

Unikaj błędów: czego nie robić przy budowie ładowacza

Nawet najbardziej doświadczeni konstruktorzy popełniają błędy. Moim celem jest, abyś Ty uniknął tych najczęstszych, które mogą zaważyć na bezpieczeństwie i funkcjonalności Twojego ładowacza. Unikanie tych pułapek jest absolutnie kluczowe.

Błąd #1: Zła geometria ramion ograniczająca wysokość podnoszenia

To jeden z najczęściej spotykanych błędów. Zbyt krótkie pierwsze ramię (od ciągnika do punktu załamania) drastycznie ogranicza wysokość podnoszenia i zasięg ładowacza. W efekcie, zamiast sprawnie załadować wysoką przyczepę, będziesz musiał kombinować lub w ogóle zrezygnować z niektórych zadań. Pamiętaj, że długość i kąty ramion muszą być starannie przemyślane, aby zapewnić pełen zakres ruchu i maksymalną użyteczność sprzętu. Zawsze dąż do tego, aby ładowacz mógł swobodnie sięgać tam, gdzie tego potrzebujesz.

Błąd #2: Użycie zbyt słabych materiałów i oszczędność na spawach

Oszczędzanie na materiałach to pułapka, w którą wpada wielu początkujących. Użycie zbyt cienkich profili czy blach, a także niestaranne, "punktowe" spawanie, to prosta droga do katastrofy. Konsekwencje mogą być poważne: pęknięcia konstrukcji, deformacje, a w najgorszym wypadku oderwanie się elementów pod obciążeniem, co stwarza ogromne zagrożenie dla operatora i otoczenia. Solidne spawy i odpowiednia grubość materiałów to podstawa bezpieczeństwa i długowieczności ładowacza.

Błąd #3: Niedopasowanie siłownika do możliwości hydrauliki ciągnika

Jak już wspominałem, siłownik hydrauliczny musi być dobrany do możliwości Twojego ciągnika. Niedopasowanie może objawiać się na kilka sposobów: zbyt wolna praca ładowacza, brak odpowiedniej siły podnoszenia (zwłaszcza przy większych obciążeniach) lub, co gorsza, przegrzewanie się układu hydraulicznego ciągnika. To ostatnie może prowadzić do poważnych i kosztownych awarii pompy hydraulicznej. Zawsze sprawdź parametry siłownika i porównaj je z danymi technicznymi ciągnika.

Błąd #4: Pominięcie wzmocnień w krytycznych punktach konstrukcji

Konstrukcja ładowacza jest poddawana ogromnym obciążeniom, zwłaszcza w punktach połączeń i obrotu. Pominięcie wzmocnień w tych krytycznych miejscach takich jak połączenia ramion z ramą główną, mocowania siłownika czy punkty mocowania łyżki to proszenie się o kłopoty. Wzmocnienia w postaci dodatkowych blach, żeber czy wsporników znacząco zwiększają wytrzymałość konstrukcji i rozkładają naprężenia, zapobiegając pęknięciom i deformacjom. Zawsze myśl o tym, gdzie siły są największe i tam dodawaj wzmocnienia.

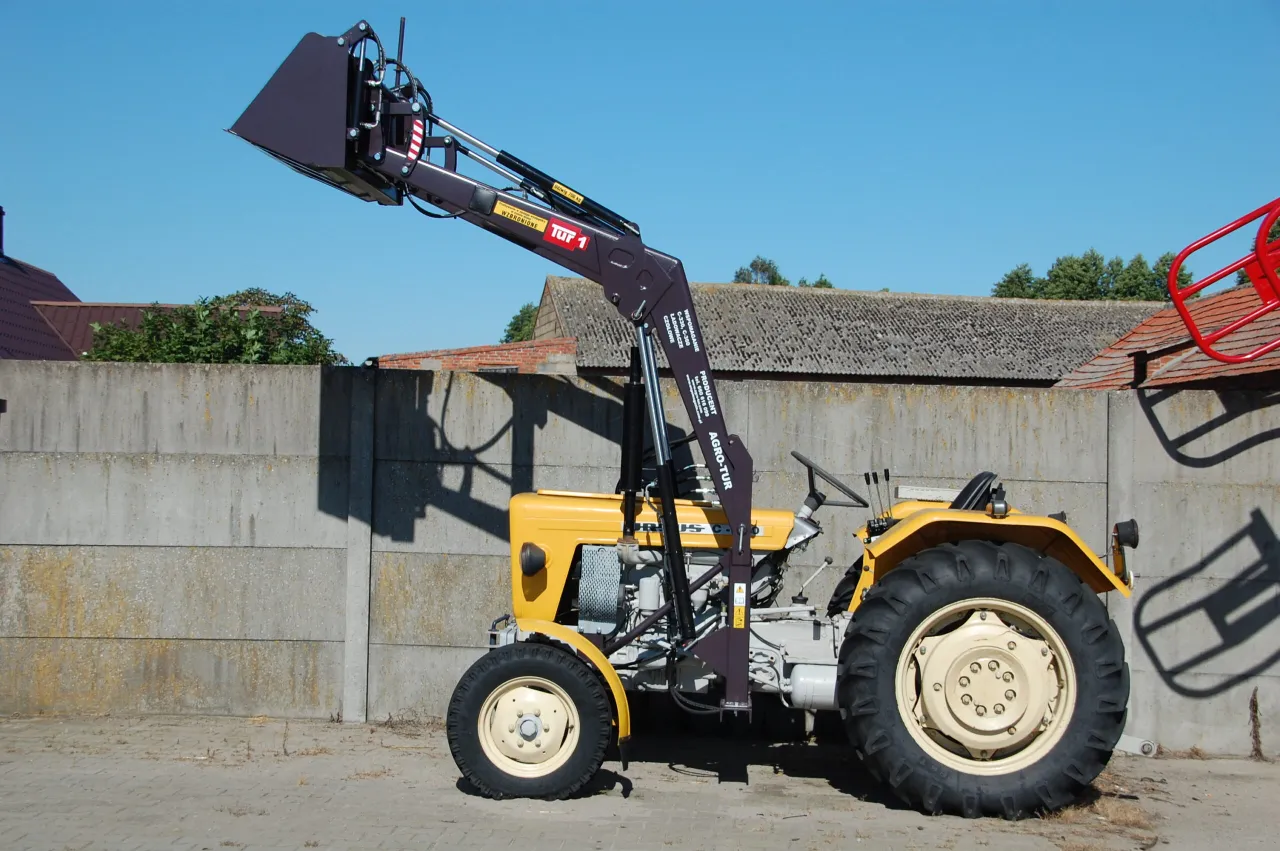

Bezpieczeństwo pracy z ładowaczem "samoróbką"

To absolutnie kluczowa sekcja. Musisz pamiętać, że samodzielnie wykonane maszyny, w przeciwieństwie do fabrycznych, nie posiadają certyfikatów CE. Oznacza to, że odpowiedzialność za bezpieczeństwo spoczywa w pełni na Tobie. Wymaga to szczególnej ostrożności i bezwzględnego przestrzegania zasad bezpieczeństwa, zarówno na etapie budowy, jak i późniejszej eksploatacji.

Zasady bezpiecznej pracy na etapie budowy

Budowa ładowacza to praca z ciężkimi elementami, ostrymi narzędziami i wysoką temperaturą. Oto podstawowe zasady bezpieczeństwa, których zawsze przestrzegam:

• Używaj sprzętu BHP: Zawsze zakładaj maskę spawalniczą, rękawice, okulary ochronne i odzież roboczą.
• Stabilne mocowanie elementów: Używaj zacisków spawalniczych i ścisków, aby elementy były stabilnie zamocowane przed cięciem czy spawaniem.
• Wentylacja: Spawaj w dobrze wentylowanym pomieszczeniu, aby uniknąć wdychania szkodliwych oparów.
• Gaśnica pod ręką: Miej gaśnicę w zasięgu ręki na wypadek pożaru.
• Uważaj na gorące elementy: Świeżo spawane lub cięte elementy są bardzo gorące.

Kontrola przed każdym użyciem: co musisz sprawdzić?

Przed każdym uruchomieniem ładowacza, wykonaj szybką, ale dokładną kontrolę. To zajmie kilka minut, a może zapobiec poważnym problemom:

• Stan spawów: Sprawdź wizualnie wszystkie spawy pod kątem pęknięć, deformacji czy oznak zmęczenia materiału.
• Szczelność układu hydraulicznego: Upewnij się, że nie ma żadnych wycieków oleju z siłownika, przewodów czy szybkozłączy.
• Stan sworzni i tulei: Sprawdź, czy sworznie są na swoim miejscu i zabezpieczone, a tuleje nie mają nadmiernych luzów.
• Mocowanie do ciągnika: Upewnij się, że ładowacz jest stabilnie i prawidłowo zamocowany do tylnego TUZ.
• Poziom oleju hydraulicznego: Sprawdź poziom oleju w układzie hydraulicznym ciągnika.
• Zabezpieczenia: Upewnij się, że wszystkie elementy ruchome są zabezpieczone przed przypadkowym odłączeniem.

Jak uniknąć wywrócenia ciągnika: rola przeciwwagi

Ładowacz zamontowany na tyle ciągnika, zwłaszcza z obciążeniem, znacząco zmienia środek ciężkości maszyny. Kluczową rolę w zapobieganiu wywróceniu ciągnika odgrywa odpowiednia przeciwwaga. Może to być obciążnik zamontowany na przednim TUZ, inne narzędzia, a nawet balast w postaci wody w przednich kołach. Nigdy nie lekceważ tego aspektu! Zawsze dostosuj masę przeciwwagi do ciężaru ładunku i warunków terenowych. Praca bez odpowiedniego dociążenia przodu ciągnika jest niezwykle niebezpieczna.

Przeczytaj również: Prawo jazdy na ciągnik: T, B, B+E? Wybierz idealne uprawnienia!

Konserwacja i smarowanie, czyli przepis na długą żywotność ładowacza

Regularna konserwacja i smarowanie to podstawa długiej i bezawaryjnej pracy Twojego ładowacza. Pamiętaj o regularnym smarowaniu wszystkich ruchomych elementów sworzni, tulei, siłownika za pomocą smarowniczek. Sprawdzaj i dokręcaj wszystkie połączenia śrubowe, ponieważ wibracje i obciążenia mogą prowadzić do ich luzowania. Zabezpieczaj konstrukcję przed korozją, regularnie malując ją i usuwając wszelkie ogniska rdzy. Dbanie o sprzęt to inwestycja, która się opłaca.
