Prawidłowe ustawienie zbieżności kół w ciągniku to jeden z tych aspektów, które często bywają niedoceniane, a mają ogromny wpływ na ekonomię i bezpieczeństwo pracy. Niewłaściwa geometria kół może prowadzić do szybszego zużycia opon, zwiększonego spalania paliwa i pogorszenia komfortu jazdy. Jako Kamil Kucharski, chcę Wam pokazać, jak samodzielnie i skutecznie zadbać o ten kluczowy element w Waszych maszynach.

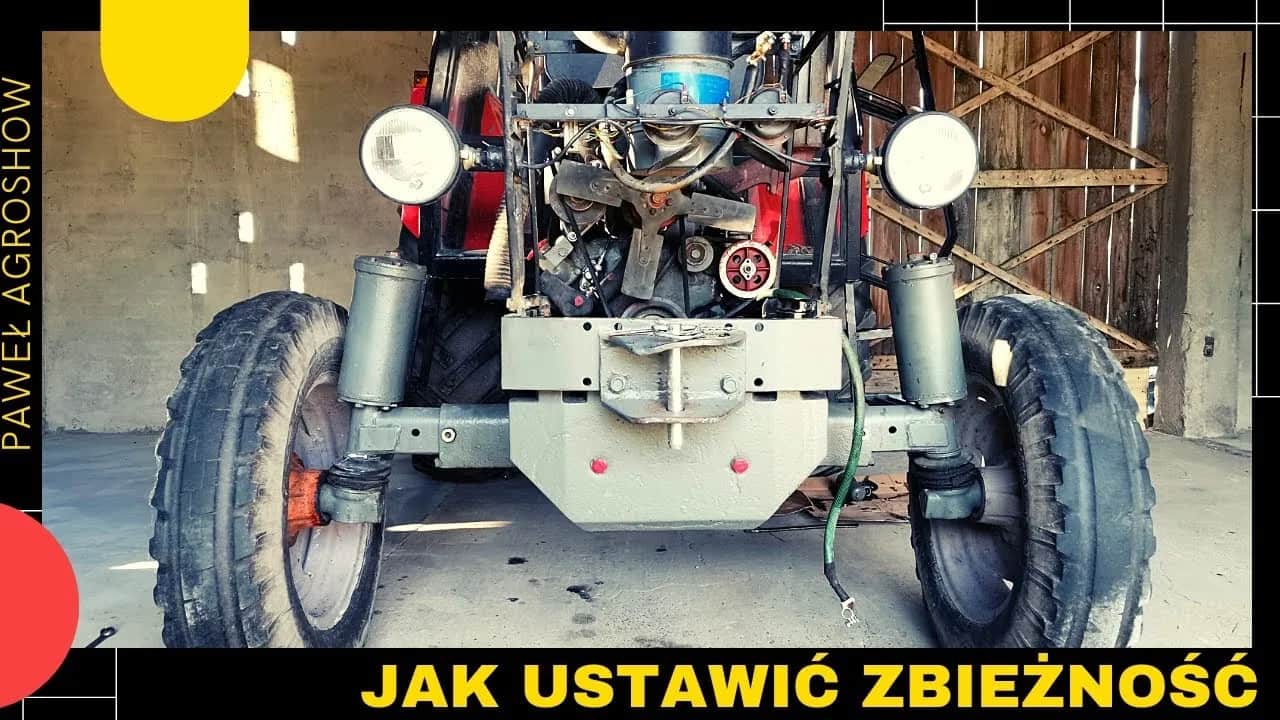

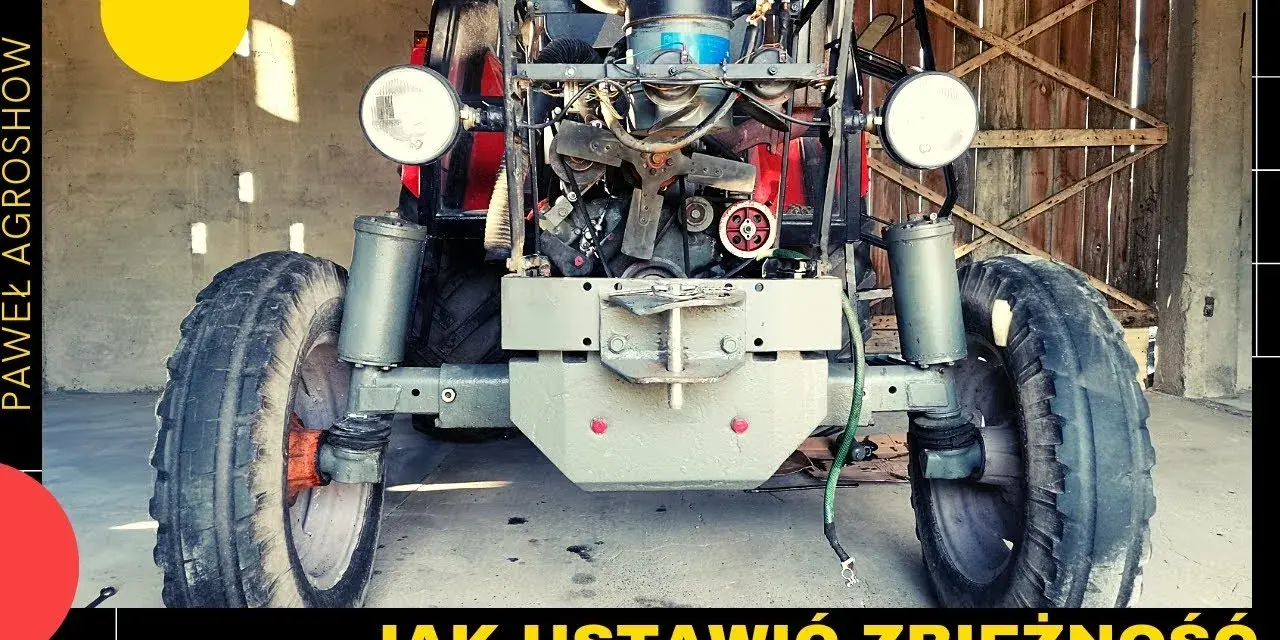

Samodzielne ustawienie zbieżności w ciągniku klucz do oszczędności i bezpieczeństwa
- Prawidłowa zbieżność zapobiega nierównomiernemu zużyciu opon (o 10-20%) i zmniejsza zużycie paliwa (o 2-3%).
- Objawy złej zbieżności to ściąganie ciągnika, wibracje kierownicy i nietypowe zużycie bieżnika.
- Ciągniki 2WD wymagają zbieżności, a 4x4 często lekkiej rozbieżności.
- Do pomiaru potrzebna jest miarka, a regulacja odbywa się poprzez drążek poprzeczny układu kierowniczego.
- Regularna kontrola (co 500 mtg lub po naprawach) jest kluczowa dla utrzymania prawidłowych ustawień.
- Przed regulacją należy zawsze sprawdzić i wyeliminować luzy w układzie kierowniczym oraz na łożyskach kół.
Dlaczego prawidłowa zbieżność w ciągniku to oszczędność pieniędzy i większe bezpieczeństwo?
Zbieżność kół w ciągniku to nic innego jak różnica w odległościach między krawędziami obręczy z przodu i z tyłu osi. Prawidłowo ustawiona zbieżność zapewnia, że ciągnik utrzymuje prosty tor jazdy bez konieczności ciągłej korekty kierownicą. To eliminuje irytujące "trzepotanie" kół i, co najważniejsze, znacząco redukuje nierównomierne oraz przyspieszone zużycie opon. Z moich obserwacji wynika, że zaniedbanie geometrii kół może skrócić żywotność opon nawet o 10-20%, a także zwiększyć zużycie paliwa o 2-3%. To są realne pieniądze, które zostają w Waszej kieszeni, jeśli tylko poświęcicie chwilę na kontrolę i ewentualną regulację.
Objawy, które alarmują: kiedy geometria kół w Twoim traktorze wymaga natychmiastowej uwagi
Zła zbieżność daje o sobie znać na kilka sposobów. Warto być czujnym i nie ignorować tych sygnałów, ponieważ szybko prowadzą do poważniejszych problemów i kosztów. Oto najczęstsze objawy, które powinny zapalić czerwoną lampkę:
- Ściąganie ciągnika na jedną stronę: Musisz ciągle kontrować kierownicą, aby utrzymać prosty tor jazdy.
- Konieczność ciągłego kontrowania kierownicą: Nawet na prostej drodze masz wrażenie, że musisz "pilnować" kierunku.
- Przyspieszone/nierównomierne zużycie bieżnika: Opony zużywają się nierównomiernie, często widać charakterystyczne ścinanie wewnętrznych lub zewnętrznych krawędzi bieżnika.
- "Trzepotanie" lub wibracje na kierownicy: Szczególnie odczuwalne przy określonych prędkościach.
- Pogorszona stabilność i precyzja prowadzenia: Ciągnik jest mniej przewidywalny, trudniej utrzymać go na wyznaczonym torze.
Zbieżność a rozbieżność: kluczowa różnica między ciągnikiem 2WD a 4x4
Kiedy mówimy o geometrii kół, musimy rozróżnić dwa podstawowe ustawienia: zbieżność i rozbieżność. Każde z nich ma swoje zastosowanie i jest kluczowe dla odpowiedniego typu napędu.
Zbieżność to ustawienie, w którym odległość między przednimi krawędziami obręczy kół jest mniejsza niż między tylnymi. Stosuje się ją przede wszystkim w ciągnikach z nienapędzaną osią przednią (2WD). W takim układzie, koła mają tendencję do "rozchodzenia się" pod wpływem sił oporu, a zbieżność kompensuje to zjawisko, zapewniając ich równoległość podczas jazdy. Zbyt duża zbieżność powoduje, że opony zużywają się bardziej po zewnętrznej stronie bieżnika.
Z kolei rozbieżność to sytuacja odwrotna odległość między przednimi krawędziami obręczy jest większa niż między tylnymi. To ustawienie jest typowe dla ciągników z przednią osią napędową (4x4). Dlaczego? Siły napędowe na przedniej osi powodują naturalne "schodzenie" się kół. Ustawienie ich lekko rozbieżnie sprawia, że podczas pracy, pod obciążeniem, uzyskują one pożądaną równoległość. W przypadku rozbieżności, nadmierne wartości mogą prowadzić do przyspieszonego zużycia wewnętrznej strony bieżnika.
Przygotowanie do pracy: co musisz wiedzieć i mieć pod ręką, zanim zaczniesz?
Zanim przystąpicie do pomiarów i regulacji, upewnijcie się, że macie pod ręką wszystkie niezbędne narzędzia. Odpowiednie przygotowanie to połowa sukcesu i gwarancja dokładności. Oto lista, którą zawsze mam ze sobą:
- Miarka zwijana lub specjalny przymiar do zbieżności (drążek pomiarowy): To podstawa do precyzyjnego pomiaru odległości.
- Dwa klucze płaskie: Będą potrzebne do luzowania przeciwnakrętek na drążku kierowniczym i do samej regulacji. Upewnijcie się, że macie odpowiednie rozmiary do Waszego modelu ciągnika.
- Ewentualnie dwie równe listewki lub płyty: Mogą być pomocne, jeśli nie macie specjalnego przymiaru, aby uzyskać równą płaszczyznę do pomiaru.
Bezpieczeństwo przede wszystkim: jak prawidłowo przygotować ciągnik do pomiarów?
Pamiętajcie, że praca z maszyną rolniczą zawsze wymaga ostrożności. Przed przystąpieniem do jakichkolwiek pomiarów, upewnijcie się, że ciągnik jest bezpiecznie ustawiony. Zaparkujcie go na równym, poziomym podłożu. Koła powinny być skierowane na wprost, a kierownica zablokowana lub zabezpieczona przed przypadkowym obrotem. To kluczowe dla uzyskania wiarygodnych wyników.
Sprawdzenie luzów w układzie kierowniczym i na łożyskach: warunek dokładnego ustawienia
Zanim w ogóle pomyślicie o mierzeniu zbieżności, musicie bezwzględnie sprawdzić stan techniczny układu kierowniczego i łożysk kół. Jakiekolwiek luzy w tych elementach sprawią, że Wasze pomiary będą niedokładne, a regulacja nieskuteczna. Jeśli koła mają luz na łożyskach lub drążki kierownicze są wybite, najpierw trzeba to naprawić. Dopiero po wyeliminowaniu wszelkich luzów można przystąpić do precyzyjnego ustawiania zbieżności. W przeciwnym razie, cały Wasz wysiłek pójdzie na marne, a problem szybko powróci.Jak ustawić zbieżność krok po kroku: praktyczny poradnik dla każdego rolnika
Przejdźmy do sedna, czyli do praktycznego poradnika. Po upewnieniu się, że ciągnik stoi na równym podłożu, a koła są ustawione na wprost, możemy zacząć. Pamiętajcie, aby koła były napompowane do prawidłowego ciśnienia to również ma wpływ na pomiar.
Krok 2: Dokładny pomiar odległości: gdzie i jak mierzyć, by uniknąć błędów
Teraz czas na sam pomiar. Mierzymy odległość między wewnętrznymi rantami obręczy kół. Ważne jest, aby pomiaru dokonywać na wysokości piast kół. Zróbcie to dwukrotnie: najpierw z przodu osi, a następnie przetoczcie ciągnik o pół obrotu koła i zmierzcie tę samą odległość z tyłu osi. Upewnijcie się, że miarka jest prostopadła do osi ciągnika i że mierzycie w tych samych punktach na obu kołach. Precyzja jest tutaj kluczowa!
Krok 3: Interpretacja wyników: jak odczytać, czy potrzebna jest korekta?
Po dokonaniu pomiarów macie dwie wartości: odległość z przodu osi i odległość z tyłu osi. Teraz trzeba je porównać. Jeśli mierzycie ciągnik 2WD i odległość z przodu jest mniejsza niż z tyłu, to macie do czynienia ze zbieżnością. Jeśli mierzycie ciągnik 4x4 i odległość z przodu jest większa niż z tyłu, to jest to rozbieżność. Różnica między tymi pomiarami to właśnie wartość zbieżności (lub rozbieżności). Porównajcie ją z zalecanymi wartościami dla Waszego modelu ciągnika (o tym za chwilę). Jeśli różnica jest poza normą, konieczna będzie korekta.
Krok 4: Regulacja drążka poprzecznego: kręcić w lewo czy w prawo?
Regulacji zbieżności dokonuje się poprzez skracanie lub wydłużanie drążka poprzecznego układu kierowniczego. Zazwyczaj na drążku znajdują się nakrętki kontrujące, które należy poluzować. Następnie, obracając drążek, zmieniamy jego długość. Aby zwiększyć zbieżność (czyli zmniejszyć odległość z przodu kół), należy drążek skrócić. Aby zmniejszyć zbieżność (lub zwiększyć rozbieżność), należy drążek wydłużyć. Po każdej drobnej korekcie warto przetoczyć ciągnik o kilka metrów i ponownie zmierzyć zbieżność, aby upewnić się, że idziecie w dobrym kierunku.
Krok 5: Kontrola i dokręcanie śrub: finalizacja ustawień
Gdy osiągniecie pożądaną wartość zbieżności, dokonajcie jeszcze jednego, ostatecznego pomiaru. Jeśli wszystko się zgadza, możecie przystąpić do dokręcania nakrętek kontrujących. Upewnijcie się, że są one dokręcone z odpowiednią siłą ani za mocno, aby nie uszkodzić gwintu, ani za słabo, aby zbieżność nie rozregulowała się podczas pracy. To jest moment, w którym Wasz wysiłek zostaje utrwalony, a ciągnik jest gotowy do bezpiecznej i ekonomicznej pracy.
Wartości referencyjne: jakie ustawienia dla najpopularniejszych ciągników w Polsce?
Wiem, że wielu z Was pracuje na sprawdzonych maszynach, dlatego zebrałem najczęściej spotykane wartości zbieżności dla popularnych modeli ciągników w Polsce. Pamiętajcie, że to są wartości orientacyjne i zawsze warto sprawdzić dane producenta dla Waszego konkretnego modelu.
- Ursus C-330: Zbieżność powinna wynosić od 2-10 mm do 12-20 mm (mierzone na oponach).
- Ursus C-360 / 4011: Różnica w pomiarze między przednią a tylną krawędzią felgi powinna wynosić 7-10 mm.
Ustawienia dla ciągników z przednim napędem (4x4): o czym trzeba pamiętać?
Dla ciągników z napędem na przednią oś (4x4) sytuacja jest nieco inna. Jak już wspomniałem, siły napędowe powodują, że koła mają tendencję do "schodzenia" się. Dlatego często stosuje się dla nich lekką rozbieżność lub wartości bliskie zeru. Przykładowo, dla Ursusów serii ciężkiej (934-1634) zalecana jest rozbieżność 8-15 mm. Zawsze warto poszukać danych w instrukcji obsługi swojego ciągnika, ponieważ wartości te mogą się różnić w zależności od producenta i modelu.
Uniwersalna zasada: jak dobrać zbieżność, gdy nie znasz danych fabrycznych?
Co zrobić, jeśli nie macie dostępu do danych fabrycznych dla Waszego ciągnika 2WD? Istnieje uniwersalna zasada, którą możecie się kierować. Wymiar mierzony przed osią powinien być mniejszy o 0-10 mm od wymiaru mierzonego za osią. To bezpieczny zakres, który w większości przypadków zapewni prawidłową pracę i minimalne zużycie opon. Zawsze jednak, jeśli macie możliwość, postarajcie się dotrzeć do dokładnych specyfikacji producenta.
Najczęstsze błędy przy ustawianiu zbieżności i jak ich skutecznie unikać
Nawet przy najlepszych chęciach, łatwo o błędy, które mogą zniweczyć cały wysiłek. Jednym z najczęstszych jest pomiar zbieżności na nierównym podłożu. Jeśli ciągnik stoi na pochyłościach, w koleinach czy na miękkim gruncie, pomiary będą fałszywe. To prosta droga do niedokładnych ustawień i dalszych problemów. Zawsze upewnijcie się, że miejsce pracy jest idealnie równe i stabilne.
Ignorowanie luzów w zawieszeniu: pułapka niedokładnych ustawień
Jak już wspominałem, ignorowanie luzów w układzie kierowniczym i na łożyskach kół to poważny błąd. Nawet idealnie ustawiona zbieżność, jeśli jest mierzona na luzach, szybko się rozreguluje. Luzy powodują, że koła nie trzymają stałej pozycji, a to przekłada się na błędne pomiary i nieskuteczną regulację. Zawsze najpierw eliminujcie luzy, a dopiero potem bierzcie się za zbieżność.
Zbyt mocne lub za słabe dokręcenie nakrętek kontrujących: czym to grozi?
Ostatni, ale równie ważny błąd, to nieprawidłowe dokręcenie nakrętek kontrujących. Zbyt mocne dokręcenie może prowadzić do uszkodzenia gwintu, co w przyszłości utrudni lub uniemożliwi kolejne regulacje. Z kolei zbyt słabe dokręcenie sprawi, że drążek kierowniczy będzie się obracał podczas pracy, a zbieżność szybko się rozreguluje. To niweczy cały Wasz wysiłek i prowadzi do ponownego wystąpienia problemów. Pamiętajcie o odpowiednim momencie dokręcania.
Kiedy warto oddać ciągnik do specjalisty? Profesjonalna geometria kół
Chociaż samodzielne ustawianie zbieżności jest w zasięgu wielu rolników, są sytuacje, w których warto zaufać profesjonalistom. Kiedy więc powinniście rozważyć wizytę w serwisie?
- Gdy pomimo Waszych prób ciągnik nadal wykazuje objawy złej zbieżności.
- Po każdej poważniejszej naprawie w układzie kierowniczym lub zawieszeniu.
- Po zmianie rozstawu kół, co często wpływa na geometrię.
- Profilaktycznie, nie rzadziej niż co 500 motogodzin, aby mieć pewność, że wszystko jest w idealnym porządku.
Przeczytaj również: DMC 40 ton: Ile waży TIR? Poznaj limity i uniknij mandatu
Jak wygląda i ile kosztuje profesjonalne ustawienie zbieżności w serwisie?
Profesjonalne ustawienie zbieżności w serwisie to zazwyczaj proces bardziej precyzyjny, często wykonywany z użyciem specjalistycznego sprzętu, na przykład laserowego. Mechanicy dysponują dokładnymi danymi producenta dla każdego modelu ciągnika i są w stanie wykonać regulację z milimetrową precyzją. Choć wiąże się to z pewnym kosztem, jest to inwestycja w precyzję, długowieczność opon i przede wszystkim w Wasze bezpieczeństwo. Czasem warto zapłacić za spokój ducha i pewność, że ciągnik jest idealnie przygotowany do pracy.
