Wielu właścicieli ciągników Władimirec T-25 doskonale wie, że pomimo swojej niezawodności i prostoty, fabryczne rozwiązania często wymagają dostosowania do współczesnych realiów rolnictwa. Jedną z najpopularniejszych modyfikacji, którą sam często widuję w warsztatach, jest samodzielne wykonanie lub adaptacja tylnego zaczepu. To nie tylko kwestia wygody, ale przede wszystkim potrzeby, aby nasz T-25 mógł współpracować z nowszymi maszynami i stać się jeszcze bardziej uniwersalny. W tym artykule, bazując na moim doświadczeniu, przeprowadzę Cię krok po kroku przez cały proces od wyboru materiałów, przez techniki spawania, aż po kwestie bezpieczeństwa i prawne. Pokażę Ci, jak zrealizować ten projekt, aby Twój ciągnik był gotowy na nowe wyzwania.
Samodzielna budowa zaczepu do T-25 kompleksowy przewodnik dla każdego mechanika
- Samodzielne wykonanie zaczepu do T-25 to popularna modernizacja, pozwalająca na dostosowanie ciągnika do nowych maszyn i zwiększenie jego uniwersalności.
- Do wyboru są dwa główne typy zaczepów: prostsza belka polowa (z ceownika) oraz bardziej skomplikowany zaczep transportowy (często adaptowany z Ursusa C-360).
- Kluczowe materiały to stal konstrukcyjna S355JR (min. 15-20 mm grubości) oraz śruby o wysokiej klasie twardości (8.8 lub 10.9).
- Należy bezwzględnie stosować odpowiednie techniki spawania (np. MAG 135) i dbać o pełny przetop spoin dla zapewnienia wytrzymałości.
- Samodzielnie wykonany zaczep transportowy może stanowić problem podczas badania technicznego pojazdu ze względu na brak homologacji.
- Alternatywą są gotowe zestawy lub używane zaczepy, których ceny wahają się od 200 do 1500 zł w zależności od typu i stanu.
Ograniczenia fabrycznego zaczepu w T-25
Oryginalny zaczep w ciągniku T-25, choć solidny jak na swoje czasy, często okazuje się niewystarczający dla współczesnych potrzeb rolników. Kiedyś wystarczał do prostych prac z lekkimi maszynami, ale dziś, gdy chcemy agregować T-25 z nowszymi siewnikami, rozrzutnikami czy nawet małymi przyczepami o większej ładowności, jego ograniczenia szybko wychodzą na jaw. Niewystarczająca wytrzymałość, brak elastyczności w regulacji wysokości czy po prostu brak odpowiedniego punktu zaczepowego dla nowoczesnych maszyn sprawiają, że modernizacja staje się nie tyle opcją, co wręcz koniecznością. Sam widziałem, jak właściciele T-25 męczyli się z niedopasowanymi maszynami, co tylko potwierdza potrzebę solidnego i uniwersalnego zaczepu.
Zaczep polowy czy transportowy? Wybór odpowiedniego typu
-
Zaczep polowy (belka polowa):
- Charakterystyka: Najprostsza i najczęściej dorabiana konstrukcja. Zazwyczaj wykonuje się ją z grubościennej ceówki hutniczej (np. 100-120 mm) lub profilu zamkniętego. Montowana jest do oryginalnych otworów w korpusie tylnego mostu.
- Materiały: Stal konstrukcyjna S355JR, ceowniki lub profile zamknięte o grubości ścianki minimum 8-10 mm.
- Zastosowanie: Idealny do prac polowych, takich jak ciągnięcie bron, kultywatorów, małych siewników czy opryskiwaczy. Sprawdza się tam, gdzie nie jest wymagana duża precyzja manewrowania i certyfikowany zaczep drogowy.
-

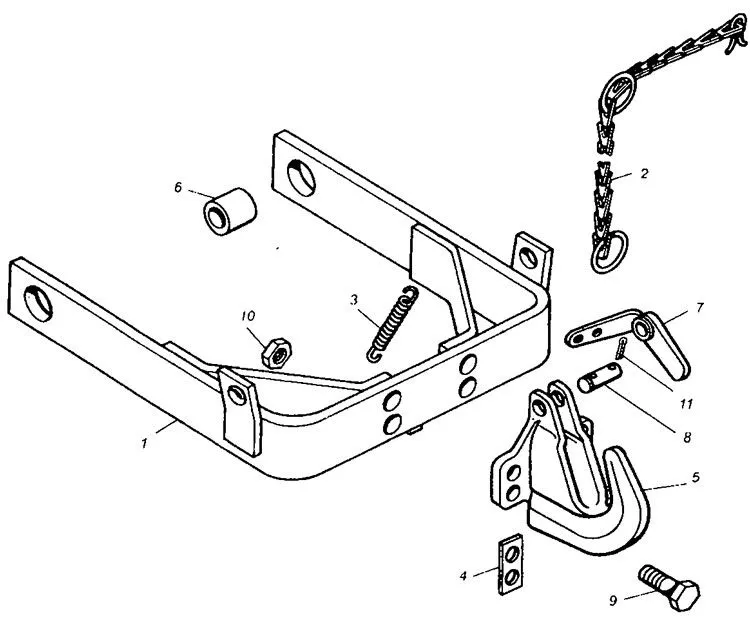

Zaczep transportowy (tzw. automat lub górny):
- Charakterystyka: Bardziej skomplikowana konstrukcja, wymagająca precyzji. Użytkownicy często adaptują używane zaczepy z większych ciągników (np. Ursus C-360, Zetor), dorabiając odpowiednią płytę montażową (tzw. konsolę) mocowaną do korpusu T-25. Oferuje większą elastyczność i bezpieczeństwo w transporcie.
- Materiały: Stal konstrukcyjna S355JR na konsolę (grubość minimum 15-20 mm), oryginalny zaczep transportowy z innego ciągnika.
- Zastosowanie: Niezbędny do transportu przyczep na drogach publicznych, gdzie wymagane jest bezpieczne i pewne połączenie. Pozwala na łatwiejsze agregowanie i odczepianie maszyn.
Wybór między zaczepem polowym a transportowym zależy przede wszystkim od planowanych zastosowań. Jeśli Twój T-25 ma służyć głównie do prac w polu, prosta belka polowa będzie wystarczająca i łatwiejsza w wykonaniu. Jeśli jednak planujesz transportować przyczepy po drogach publicznych, a także cenisz sobie wygodę i bezpieczeństwo, zaczep transportowy jest zdecydowanie lepszym, choć bardziej wymagającym rozwiązaniem.
DIY czy gotowy zestaw? Analiza kosztów i ryzyka
Decyzja o samodzielnym wykonaniu zaczepu (DIY) czy zakupie gotowego rozwiązania to zawsze dylemat. Poniżej przedstawiam porównanie, które, mam nadzieję, pomoże Ci podjąć świadomą decyzję.
| Kategoria | DIY (Zrób to sam) | Gotowy zestaw (Zakup) |
|---|---|---|
| Koszt | Zazwyczaj niższy (koszt materiałów: stal, śruby, elektrody). Gotowe konsole do montażu zaczepu transportowego wahają się od 300 do 600 zł. | Wyższy. Koszt kompletnego, nowego zaczepu transportowego (np. typu automat) to wydatek rzędu 700 - 1500 zł. Używane zaczepy z innych ciągników można kupić za 200-500 zł, jednak wymagają one adaptacji. |
| Czas | Znacznie dłuższy (projektowanie, cięcie, spawanie, wiercenie, montaż). | Krótszy (głównie montaż gotowych elementów). |
| Ryzyko | Wyższe ryzyko błędów konstrukcyjnych, pęknięć, odkształceń. Brak homologacji może skutkować problemami podczas badania technicznego i w przypadku wypadku. | Niższe ryzyko techniczne (produkt fabryczny, często z atestami). Problemy z homologacją mogą wystąpić, jeśli gotowy zestaw nie jest dedykowany do T-25 lub nie posiada odpowiednich certyfikatów. |
| Wymagane umiejętności | Zaawansowane umiejętności spawalnicze, obróbki metalu, znajomość mechaniki i wytrzymałości materiałów. | Podstawowe umiejętności mechaniczne do montażu. |
Należy pamiętać, że samodzielnie wykonany zaczep, zwłaszcza transportowy, może być powodem poważnych problemów podczas obowiązkowego badania technicznego pojazdu. Diagnosta ma prawo zakwestionować konstrukcję, która nie posiada tabliczki znamionowej i homologacji. To nie tylko kwestia formalności brak atestu oznacza, że nikt nie gwarantuje jego bezpieczeństwa. W przypadku wypadku drogowego z udziałem przyczepy ciągniętej na niehomologowanym zaczepie, konsekwencje prawne i ubezpieczeniowe mogą być bardzo poważne. Zawsze podkreślam moim klientom, że bezpieczeństwo i zgodność z przepisami to podstawa.
Projekt nowego zaczepu: przewodnik krok po kroku
Niezbędne materiały i narzędzia
Zanim przystąpisz do pracy, upewnij się, że masz wszystko, co potrzebne. Dobór odpowiednich materiałów i narzędzi to podstawa sukcesu i bezpieczeństwa.
Materiały:
- Stal konstrukcyjna S355JR: Na kluczowe elementy (belki, płyty montażowe, konsole) zalecana grubość to minimum 15-20 mm. Ta stal ma podwyższoną wytrzymałość, co jest kluczowe przy obciążeniach dynamicznych.
- Śruby: Do montażu konsoli i samego zaczepu do korpusu ciągnika należy używać wyłącznie śrub o wysokiej klasie twardości, tj. 8.8 lub 10.9. Standardowe śruby mogą nie wytrzymać obciążeń i pęknąć.
- Elektrody/drut spawalniczy: Dobrane do grubości i rodzaju materiału, zapewniające pełny przetop i wytrzymałość spoin.
- Farba antykorozyjna i nawierzchniowa: Do zabezpieczenia gotowej konstrukcji.
Narzędzia:
- Spawarka: Najlepiej MIG/MAG (np. MAG 135) do spawania stali konstrukcyjnej, zapewniająca wysoką jakość spoin.
- Szlifierka kątowa: Z tarczami do cięcia i szlifowania.
- Wiertarka: Z wiertłami do metalu o odpowiednich średnicach (pod śruby).
- Narzędzia pomiarowe: Miarka, kątownik, suwmiarka, poziomica.
- Imadło, ściski: Do stabilizacji elementów podczas cięcia i spawania.
- Sprzęt BHP: Przyłbica spawalnicza, rękawice spawalnicze, okulary ochronne, odzież robocza.
Planowanie i wymiarowanie: klucz do sukcesu
Precyzyjne planowanie i wymiarowanie to podstawa, aby uniknąć kosztownych błędów i frustracji. Zanim chwycisz za szlifierkę, dokładnie sprawdź oryginalne punkty montażowe w T-25. Zmierz odległości między otworami, średnice śrub i dostępną przestrzeń. Wykonaj szczegółowy szkic lub nawet model kartonowy, aby zwizualizować konstrukcję i upewnić się, że wszystko będzie pasować. Pamiętaj, że każdy milimetr ma znaczenie, zwłaszcza przy mocowaniu do korpusu ciągnika. Lepiej poświęcić więcej czasu na projektowanie niż później poprawiać źle wykonane elementy.
Przygotowanie konsoli montażowej
Konsola montażowa to serce całej konstrukcji, zwłaszcza w przypadku adaptacji zaczepu transportowego. Często jest to element adaptowany z innych ciągników lub wykonywany od podstaw, wymagający precyzyjnego cięcia i wiercenia otworów. Musi być ona idealnie dopasowana do korpusu tylnego mostu T-25 oraz do zaczepu, który zamierzasz zamontować. Użyj grubej blachy (np. 15-20 mm) i dokładnie wymierz otwory montażowe, aby idealnie pasowały do oryginalnych punktów mocowania w ciągniku. Pamiętaj o otworach na śruby mocujące sam zaczep ich rozstaw musi być zgodny z rozstawem w kupionym zaczepie.
Techniki spawania dla maksymalnej wytrzymałości
Jakość spawów to absolutna podstawa wytrzymałości i bezpieczeństwa zaczepu. Zalecam stosowanie metody spawania MAG 135 (spawanie drutem w osłonie gazów aktywnych), która pozwala uzyskać głęboki przetop i mocne połączenia. Upewnij się, że krawędzie elementów są odpowiednio przygotowane (sfazowane), aby zapewnić pełny przetop spoin. Nie oszczędzaj na jakości drutu spawalniczego ani na gazie osłonowym. Spawaj w kilku przejściach, szczególnie grube elementy, aby uniknąć pęknięć i naprężeń. Pamiętaj, że bezpieczeństwo podczas spawania jest priorytetem zawsze używaj odpowiedniego sprzętu ochronnego, takiego jak przyłbica, rękawice i odzież ochronna.
Montaż zaczepu do korpusu ciągnika
Po wykonaniu wszystkich elementów i ich pospawaniu, przyszedł czas na montaż zaczepu do korpusu ciągnika. To krytyczny etap, który wymaga precyzji. Upewnij się, że wszystkie powierzchnie styku są czyste i płaskie. Ponownie podkreślam konieczność użycia śrub o wysokiej klasie twardości (8.8 lub 10.9) to nie jest miejsce na kompromisy! Dokręcaj śruby z odpowiednim momentem, używając klucza dynamometrycznego, jeśli masz taką możliwość. Zbyt słabe dokręcenie może prowadzić do luzów i uszkodzeń, a zbyt mocne do zerwania śruby lub uszkodzenia gwintu. Sprawdź, czy zaczep jest stabilny i nie ma żadnych luzów.
Dwa sprawdzone sposoby budowy zaczepu do T-25
Solidna belka polowa z ceownika
Jeśli potrzebujesz prostego i niezawodnego rozwiązania do prac polowych, solidna belka polowa z ceownika to doskonały wybór. Wykonaj ją z grubościennego ceownika hutniczego (np. 100-120 mm) lub profilu zamkniętego o odpowiedniej grubości ścianki. Belka jest montowana bezpośrednio do oryginalnych otworów w korpusie tylnego mostu T-25, często przy użyciu specjalnych uchwytów lub adapterów, które zapewniają stabilne mocowanie. Możesz nawiercić w niej dodatkowe otwory na różnych wysokościach, aby uzyskać regulację punktu zaczepowego. To rozwiązanie jest stosunkowo proste w wykonaniu, a jego wytrzymałość jest wystarczająca do większości prac polowych, takich jak ciągnięcie bron, kultywatorów czy małych siewników.
Adaptacja zaczepu transportowego z Ursusa C-360
Adaptacja używanego zaczepu transportowego z Ursusa C-360 (lub podobnego ciągnika) do T-25 to popularna i efektywna metoda na uzyskanie solidnego zaczepu transportowego. Kluczowym elementem jest tutaj proces dorabiania odpowiedniej płyty montażowej, czyli konsoli. Konsolę należy wykonać z grubej blachy stalowej (minimum 15-20 mm), która będzie pasować do rozstawu śrub w korpusie T-25. Następnie do tej konsoli spawamy lub przykręcamy adaptowany zaczep z Ursusa. Pamiętaj, aby precyzyjnie wymierzyć położenie zaczepu, tak aby znajdował się na odpowiedniej wysokości i nie kolidował z innymi elementami ciągnika. Warto również rozważyć wzmocnienie konsoli dodatkowymi wspornikami, aby zapewnić maksymalną sztywność i wytrzymałość całej konstrukcji.
Bezpieczeństwo przede wszystkim: jak uniknąć zagrożeń?
Dlaczego wytrzymałość konstrukcji jest kluczowa?
Wytrzymałość konstrukcji zaczepu to absolutna podstawa bezpieczeństwa. Zaczep jest elementem, który przenosi ogromne obciążenia, często dynamiczne, zwłaszcza podczas ruszania, hamowania czy jazdy po nierównym terenie z ciężką przyczepą. Pamiętaj, że zaczep, który zawiedzie podczas transportu, stanowi śmiertelne zagrożenie w ruchu drogowym. Dlatego tak ważne jest, aby na kluczowe elementy stosować stal o podwyższonej wytrzymałości (S355JR) i zalecaną grubość minimum 15-20 mm. Nigdy nie lekceważ tych zaleceń oszczędność na materiale czy jakości spawów może mieć tragiczne konsekwencje. Musimy oszacować potencjalne obciążenia dynamiczne i projektować zaczep z dużym zapasem bezpieczeństwa.
Kwestie prawne i homologacja
Wspominałem już o tym, ale warto to podkreślić: samodzielnie wykonany zaczep, zwłaszcza transportowy, może stanowić poważny problem podczas obowiązkowego badania technicznego pojazdu. Diagnosta ma prawo zakwestionować konstrukcję, która nie posiada tabliczki znamionowej i homologacji. Brak homologacji oznacza, że pojazd z takim zaczepem nie spełnia wymogów bezpieczeństwa dopuszczających go do ruchu drogowego. To nie tylko ryzyko mandatu, ale przede wszystkim brak możliwości legalnego wyjazdu na drogę z przyczepą. W przypadku wypadku, ubezpieczyciel może odmówić wypłaty odszkodowania, jeśli przyczyną było niewłaściwe lub niehomologowane mocowanie. Zawsze warto rozważyć te aspekty przed podjęciem decyzji o DIY.Najczęstsze błędy i jak ich unikać
- Pękające spawy: Często wynikają z niewłaściwej techniki spawania (brak pełnego przetopu), złego doboru elektrod/drutu lub zbyt małej fazy. Wskazówka: Zawsze fazuj krawędzie, spawaj w kilku przejściach i używaj odpowiednich parametrów spawarki.
- Odkształcenia konstrukcji: Mogą być spowodowane zbyt cienką blachą, brakiem wzmocnień lub niewłaściwym rozłożeniem naprężeń. Wskazówka: Stosuj zalecane grubości stali i dodawaj wsporniki w miejscach narażonych na największe obciążenia.
- Niewłaściwy dobór materiałów: Użycie zwykłej stali czarnej zamiast stali konstrukcyjnej S355JR lub śrub niskiej klasy twardości. Wskazówka: Zawsze inwestuj w materiały o odpowiednich parametrach wytrzymałościowych.
- Brak precyzji w wymiarowaniu: Skutkuje niedopasowaniem elementów, luzami i koniecznością przeróbek. Wskazówka: Dokładne pomiary i szkice to podstawa. Sprawdź wszystko dwa razy, zanim zaczniesz ciąć i spawać.
- Zaniedbanie konserwacji: Brak zabezpieczenia antykorozyjnego prowadzi do szybkiego niszczenia konstrukcji. Wskazówka: Po zakończeniu prac dokładnie oczyść i pomaluj zaczep farbą antykorozyjną i nawierzchniową.
Twój T-25 z nowym zaczepem: podsumowanie i pierwsze testy
Malowanie i konserwacja
Po wykonaniu i zamontowaniu zaczepu, nie zapomnij o jego odpowiednim zabezpieczeniu. Dokładnie oczyść całą powierzchnię z resztek spawalniczych, rdzy i tłuszczu. Następnie nałóż warstwę podkładu antykorozyjnego, a po jego wyschnięciu dwie warstwy farby nawierzchniowej. Malowanie nie tylko poprawia estetykę, ale przede wszystkim chroni konstrukcję przed korozją, co jest kluczowe dla jej długiej żywotności. Regularnie sprawdzaj stan powłoki lakierniczej i w razie potrzeby wykonuj poprawki.
Przeczytaj również: Ciągnik bez rejestracji? Ryzyka, kary i szanse legalizacji!
Pierwsze testy obciążeniowe
Zanim przystąpisz do pierwszej poważnej pracy z nowym zaczepem, przeprowadź test obciążeniowy "na sucho". To kluczowy krok, aby upewnić się, że konstrukcja jest bezpieczna i gotowa do użytku. Oto, co i jak należy sprawdzić:
- Wizualna inspekcja: Dokładnie obejrzyj wszystkie spawy pod kątem pęknięć, niedoskonałości czy śladów zmęczenia materiału. Sprawdź, czy śruby są dokręcone i nie ma żadnych luzów.
- Test statyczny: Podłącz do zaczepu maszynę lub przyczepę (bez ładunku) i sprawdź, czy zaczep stabilnie trzyma obciążenie. Zwróć uwagę na wszelkie odkształcenia, skrzypienie czy inne niepokojące dźwięki.
- Test dynamiczny (na niskich obciążeniach): Przejedź ciągnikiem z podłączoną maszyną/przyczepą po nierównym terenie, wykonaj kilka skrętów i hamowań. Obserwuj zachowanie zaczepu pod lekkim obciążeniem.
- Sprawdzenie luzów: Po testach dynamicznych ponownie sprawdź dokręcenie wszystkich śrub i obecność ewentualnych luzów.
- Kontrola uszkodzeń: Upewnij się, że żadne elementy zaczepu ani korpusu ciągnika nie uległy uszkodzeniu.
Pamiętaj, że bezpieczeństwo jest najważniejsze. Lepiej poświęcić dodatkowy czas na dokładne testy, niż ryzykować awarię w trakcie pracy.
