Montaż LED w ciągniku: Zrób to sam! Bezpiecznie i legalnie

Samodzielny montaż dodatkowego oświetlenia LED w ciągniku rolniczym to doskonały sposób na poprawę komfortu i bezpieczeństwa pracy, szczególnie po zmroku. Ten praktyczny przewodnik krok po kroku pokaże Ci, jak bezpiecznie, funkcjonalnie i zgodnie z obowiązującymi przepisami unowocześnić Twój sprzęt, znacząco poprawiając widoczność i efektywność działań w polu.

Modernizacja oświetlenia w ciągniku to inwestycja, która szybko się zwraca. Nie chodzi tylko o estetykę, ale przede wszystkim o funkcjonalność i bezpieczeństwo. Z mojego doświadczenia wiem, że dobrze dobrane i zamontowane oświetlenie LED potrafi całkowicie odmienić komfort pracy w nocy.

Lepsza widoczność, mniejsze zużycie prądu kluczowe korzyści

Instalacja oświetlenia LED w ciągniku to szereg niepodważalnych korzyści. Przede wszystkim zyskujesz znacznie lepszą widoczność podczas pracy po zmroku, co jest kluczowe dla precyzji i bezpieczeństwa. Światło LED jest jaśniejsze i często ma bardziej naturalną barwę, co redukuje zmęczenie oczu. Dodatkowo, lampy LED charakteryzują się dłuższą żywotnością w porównaniu do tradycyjnych halogenów, co oznacza mniej wymian i niższe koszty eksploatacji. Co ważne, diody LED zużywają znacznie mniej prądu, co odciąża alternator i akumulator, przedłużając ich żywotność i zmniejszając ryzyko awarii.

Czy każda lampa LED jest taka sama? Na co zwrócić uwagę przy zakupie?

Absolutnie nie! Na rynku dostępnych jest mnóstwo lamp LED, ale ich jakość i parametry mogą się drastycznie różnić. Jako praktyk zawsze radzę zwracać uwagę na kilka kluczowych aspektów. Po pierwsze, homologacja szukaj oznaczenia "E" w okręgu, co świadczy o dopuszczeniu lampy do użytku. Po drugie, deklarowana moc często producenci podają moc szczytową, a nie realną; warto poszukać opinii lub testów. Po trzecie, zakres napięcia pracy (np. 9-32V) uniwersalne lampy są najbardziej praktyczne. Nie zapominaj o klasie szczelności (IP), która świadczy o odporności na wodę i pył, oraz o jakości wykonania obudowy. Niezwykle ważne są także filtry EMC (kompatybilności elektromagnetycznej), które zapobiegają zakłóceniom radiowym o tym opowiem więcej później.

Przygotowanie do montażu: Co musisz wiedzieć i mieć

Zanim przystąpimy do właściwego montażu, musimy odpowiednio się przygotować. Pamiętaj, że dobre przygotowanie to połowa sukcesu i gwarancja bezpiecznej oraz efektywnej instalacji. Nie pomijaj żadnego z tych kroków, bo to one decydują o trwałości i niezawodności Twojego nowego oświetlenia.

Bezpieczeństwo przede wszystkim: Jak odłączyć akumulator i przygotować miejsce pracy?

Praca przy instalacji elektrycznej zawsze wymaga ostrożności. Oto kroki, które musisz wykonać, aby zapewnić sobie bezpieczeństwo:

1. Odłącz akumulator: To absolutna podstawa. Zawsze najpierw odłącz klemę ujemną (minus), a następnie dodatnią (plus). To zapobiegnie przypadkowemu zwarciu.
2. Zapewnij stabilne podłoże: Upewnij się, że ciągnik stoi na płaskim i stabilnym podłożu, z zaciągniętym hamulcem ręcznym.
3. Uporządkuj miejsce pracy: Usuń wszelkie przeszkody i upewnij się, że masz swobodny dostęp do obszaru, w którym będziesz pracować.
4. Zadbaj o odpowiednie oświetlenie: Nawet jeśli montujesz światła, zadbaj o dobre oświetlenie miejsca pracy, aby dokładnie widzieć wszystkie detale.

Narzędzia i materiały, które musisz mieć pod ręką: Kompletna lista

Przygotuj sobie wszystko, zanim zaczniesz. To oszczędzi Ci nerwów i czasu. Oto lista, którą zawsze mam pod ręką:

• Lampy LED z homologacją "E"
• Przewody elektryczne o odpowiednim przekroju (np. 1.5mm² lub 2.5mm²)
• Przekaźnik 12V (najlepiej 30A/40A)
• Oprawka bezpiecznika z bezpiecznikiem (np. 10A lub 15A)
• Włącznik (przełącznik) do kabiny
• Konektory (oczka, widełki, rurkowe) i złączki termokurczliwe
• Peszle lub rurki osłonowe do przewodów
• Opaski zaciskowe (trytytki) do mocowania przewodów
• Klucze płaskie i nasadowe
• Śrubokręty (krzyżakowy i płaski)
• Ściągacz izolacji
• Zaciskarka do konektorów
• Miernik napięcia (multimetr)
• Wiertarka z wiertłami do metalu
• Nóż monterski
• Taśma izolacyjna

Sprawdź napięcie w instalacji: Czy Twój ciągnik ma 12V czy 24V?

To kluczowa kwestia, której nie można zignorować. Zanim kupisz lampy, musisz wiedzieć, jakie napięcie ma instalacja elektryczna w Twoim ciągniku. Większość starszych, popularnych w Polsce maszyn (np. Ursus C-330, C-360, Zetor) ma instalację 12V. Natomiast nowsze, większe ciągniki, zwłaszcza zachodnich marek, mogą pracować na 24V. Chociaż wiele nowoczesnych lamp LED jest uniwersalnych i działa w zakresie 9-32V, zawsze należy to zweryfikować w specyfikacji lampy. Podłączenie lampy 12V do instalacji 24V może ją natychmiast uszkodzić, a lampa 24V podłączona do 12V po prostu nie będzie świecić pełną mocą.

Legalny montaż: Homologacja i przepisy, których musisz przestrzegać

Montując dodatkowe oświetlenie, musimy pamiętać nie tylko o funkcjonalności, ale także o zgodności z prawem. Nieprzestrzeganie przepisów może skutkować mandatem lub problemami podczas corocznego przeglądu technicznego. Jako Kamil Kucharski zawsze podkreślam, że bezpieczeństwo i legalność idą w parze.

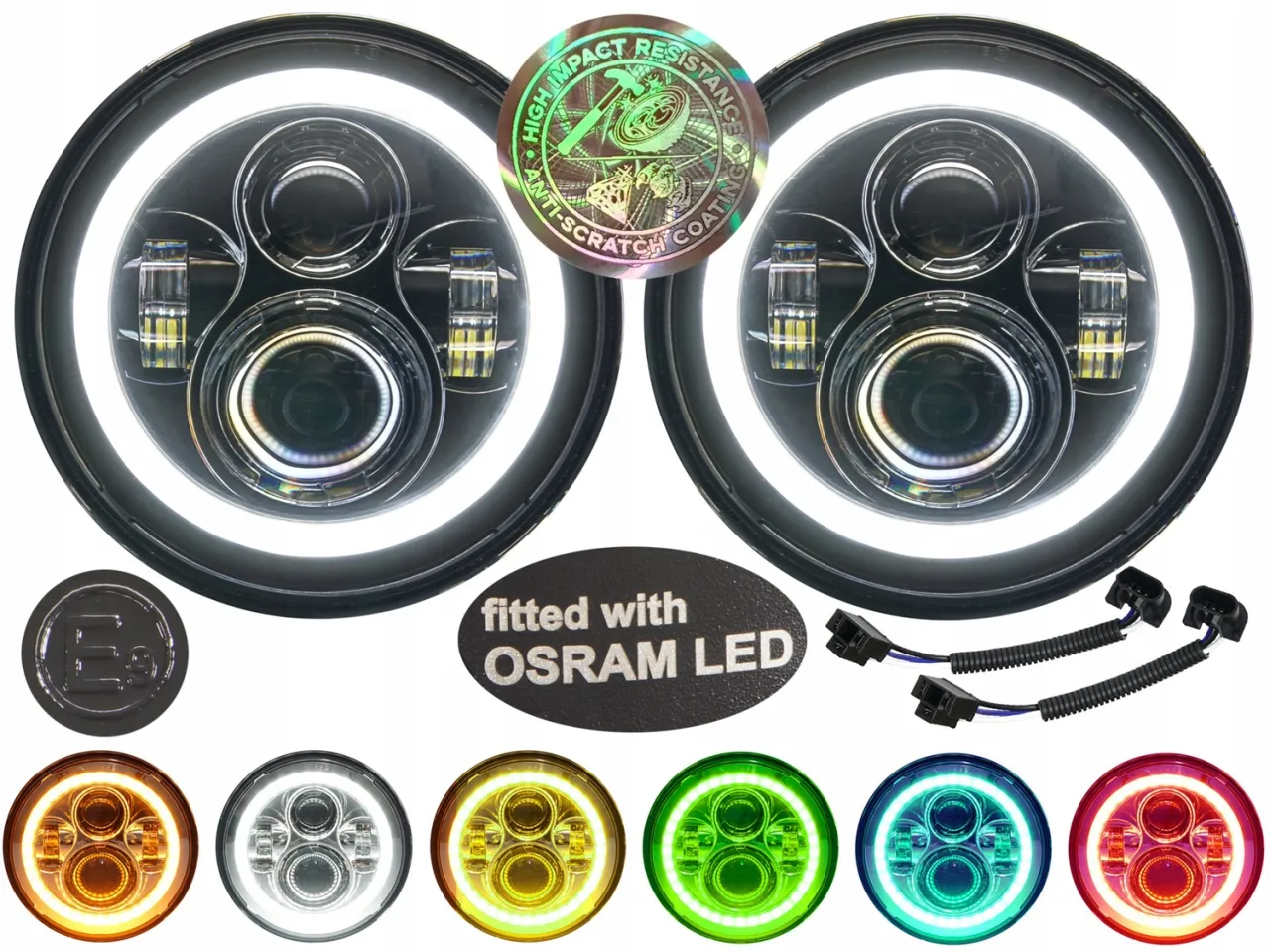

Jak rozpoznać lampę z homologacją? Szukaj oznaczenia "E"

Gdzie można, a gdzie nie można montować dodatkowych świateł roboczych?

Dodatkowe światła robocze, jak sama nazwa wskazuje, służą do oświetlania obszaru pracy, a nie drogi publicznej. Mogą być montowane w sposób, który nie oślepia innych uczestników ruchu drogowego i nie zakłóca widoczności kierowcy. Pamiętaj, że lampy robocze mogą być używane wyłącznie poza drogami publicznymi, czyli w polu, na podwórku czy podczas manewrów na terenie prywatnym. Włączanie ich na drodze publicznej jest niedozwolone i może skutkować mandatem. Zadbaj o to, aby włącznik był łatwo dostępny, ale jednocześnie nie pozwalał na przypadkowe włączenie świateł podczas jazdy po drodze.

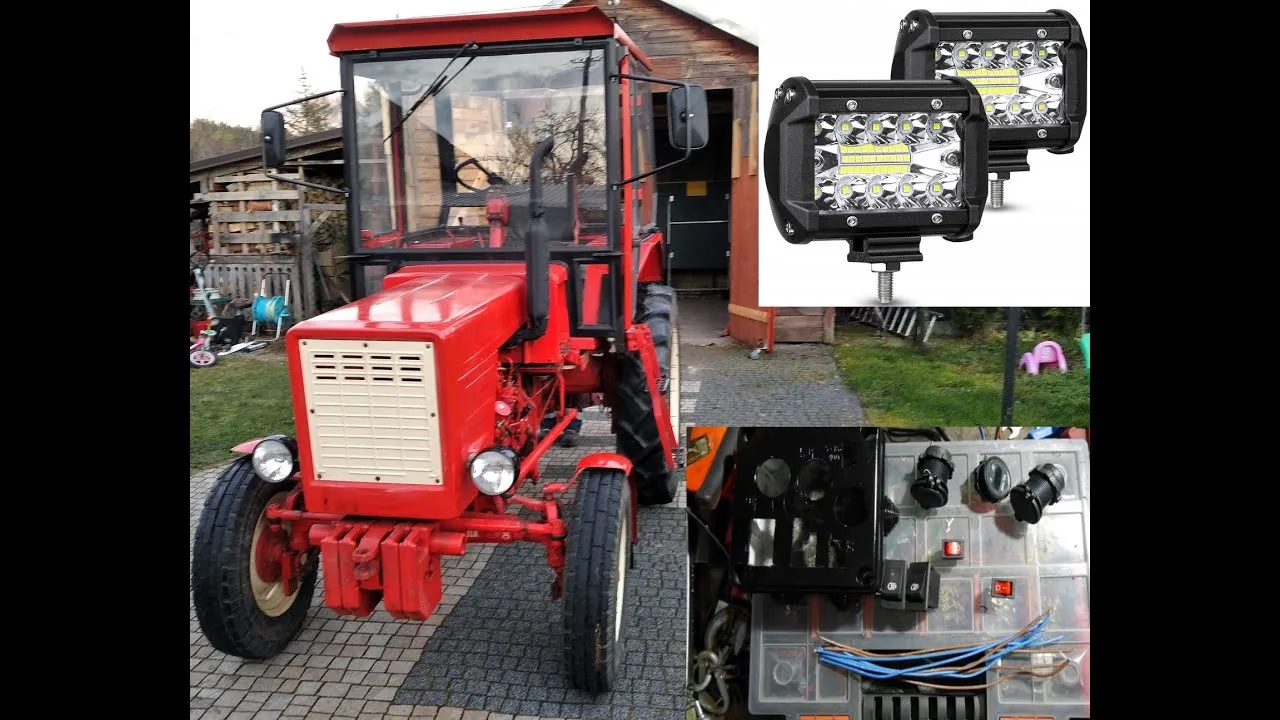

Montaż i podłączenie lamp LED: Instrukcja krok po kroku

Przejdźmy teraz do sedna właściwego montażu i podłączenia lamp LED. Pamiętaj, aby wykonywać każdy krok starannie i z dbałością o detale. To zapewni niezawodność i długie działanie Twojego nowego oświetlenia.

Krok 1: Wybór idealnego miejsca montażu lampy

Wybór miejsca montażu lampy jest kluczowy dla efektywności oświetlenia. Zastanów się, jaki obszar chcesz oświetlić. Lampy powinny być zamontowane tak, aby zapewniały szerokie i równomierne pole oświetlenia, bez tworzenia cieni. Ważne jest również, aby były chronione przed uszkodzeniami mechanicznymi (np. gałęziami, uderzeniami) i stabilnie zamocowane. Pamiętaj też o estetyce lampy powinny komponować się z wyglądem ciągnika. Często dobrym miejscem są dachy kabin, ramy ochronne lub specjalne wsporniki.

Krok 2: Montaż włącznika w kabinie gdzie i jak go umieścić?

Włącznik lamp powinien być umieszczony w kabinie w miejscu łatwo dostępnym dla kierowcy, ale jednocześnie tak, aby nie kolidował z innymi elementami sterowania i nie był narażony na przypadkowe włączenie. Możesz wykorzystać istniejące wolne zaślepki w desce rozdzielczej lub, jeśli to konieczne, wywiercić otwór. Pamiętaj, aby otwór był odpowiedniej średnicy do włącznika i starannie wykończony. Zawsze warto zastosować włącznik z podświetleniem, aby łatwo zlokalizować go w ciemności.

Krok 3: Prowadzenie przewodów najlepsze praktyki dla bezpieczeństwa instalacji

Prawidłowe prowadzenie przewodów to podstawa trwałości i bezpieczeństwa całej instalacji. Przewody należy prowadzić w taki sposób, aby unikać ostrych krawędzi, źródeł ciepła (np. układ wydechowy, silnik) oraz ruchomych elementów (np. układ kierowniczy, podnośnik). Niezbędne jest stosowanie peszli lub rurek osłonowych to ochroni przewody przed przetarciem, wilgocią i uszkodzeniami mechanicznymi. Przewody mocuj solidnie za pomocą opasek zaciskowych, co 15-20 cm, aby nie wisiały luźno. Co do przekrojów, dla typowej lampy roboczej o mocy 30-50W wystarczający jest przewód o przekroju 1.5mm². Przy większych mocach lub długich przewodach warto zastosować 2.5mm², aby uniknąć spadków napięcia i przegrzewania się.

Krok 4: Podłączenie przewodów do lampy prawidłowe połączenie plusa i minusa

Podłączając przewody do lampy LED, musisz zwrócić uwagę na polaryzację. Lampa LED ma wyraźnie oznaczony plus (+) i minus (-). Przewód plusowy z instalacji podłącz do plusa lampy, a przewód masowy do minusa. Użyj odpowiednich konektorów (np. zaciskanych oczek lub złączek termokurczliwych) i upewnij się, że połączenia są solidne i dobrze zaizolowane. Słabe połączenia to najczęstsza przyczyna problemów z migotaniem lub brakiem świecenia lampy.

Rola przekaźnika: Jak go podłączyć, by chronić instalację

Przekaźnik to serce każdej dobrze wykonanej instalacji dodatkowego oświetlenia. W mojej praktyce zawsze go stosuję, ponieważ to on gwarantuje bezpieczeństwo i stabilność pracy lamp. Nie próbuj omijać tego elementu, szczególnie przy mocniejszych lampach.

Czym jest przekaźnik i dlaczego chroni instalację Twojego ciągnika?

Przekaźnik to nic innego jak elektromagnetyczny włącznik. Jego głównym zadaniem jest odciążenie oryginalnego włącznika w kabinie i całej instalacji pojazdu. Zamiast przepuszczać duży prąd potrzebny do zasilenia lamp bezpośrednio przez delikatny włącznik i cienkie przewody, przekaźnik pobiera prąd bezpośrednio z akumulatora (przez bezpiecznik). Włącznik w kabinie steruje jedynie małym prądem, który aktywuje cewkę przekaźnika. Dzięki temu zapobiegamy przegrzewaniu się i uszkodzeniom przełączników oraz przewodów, a lampy otrzymują stabilne i pełne zasilanie. Przekaźnik 12V o obciążalności 30A/40A jest standardowym i najbardziej polecanym wyborem.

Schemat podłączenia z użyciem przekaźnika proste wyjaśnienie pinów 30, 87, 85, 86

Podłączenie przekaźnika może wydawać się skomplikowane, ale w rzeczywistości jest proste, jeśli znasz funkcje poszczególnych pinów. Standardowy przekaźnik samochodowy ma cztery piny:

1. Pin 30: To stały plus (+) z akumulatora. Pamiętaj, aby ten przewód był zabezpieczony dodatkowym bezpiecznikiem, umieszczonym jak najbliżej akumulatora.
2. Pin 87: To wyjście plusa (+) do lampy (lub lamp) LED. Kiedy przekaźnik jest aktywny, prąd z pinu 30 przepływa do pinu 87, zasilając oświetlenie.
3. Pin 85: To masa (-). Podłącz ten pin do punktu masowego na ciągniku (np. do ramy lub bezpośrednio do klemy ujemnej akumulatora).
4. Pin 86: To plus (+) ze włącznika w kabinie. Po włączeniu przełącznika, na tym pinie pojawia się napięcie, które aktywuje cewkę przekaźnika, zamykając obwód między pinami 30 i 87.

Nie zapomnij o bezpieczniku! Gdzie go umieścić i jak dobrać jego wartość?

To absolutnie krytyczny element instalacji! Dodatkowy bezpiecznik jest niezbędny do ochrony całej instalacji przed zwarciem i przeciążeniem. Powinien być umieszczony na przewodzie plusowym, jak najbliżej akumulatora (na przewodzie podłączonym do pinu 30 przekaźnika). Wartość bezpiecznika dobiera się do sumarycznej mocy podłączonych lamp. Obliczamy to ze wzoru: prąd (A) = moc (W) / napięcie (V). Na przykład, jeśli masz lampy o łącznej mocy 100W przy instalacji 12V, prąd wyniesie około 8.3A. W takim przypadku bezpiecznik 10A lub 15A będzie odpowiedni. Zawsze wybieraj bezpiecznik o wartości nieco większej niż obliczony prąd, ale nie za dużej, aby w razie awarii spełnił swoje zadanie.

Więcej niż jedna lampa: Jak prawidłowo podłączyć kilka źródeł światła LED

Często chcemy zamontować więcej niż jedną lampę LED, aby uzyskać lepsze i szersze oświetlenie. Podłączenie kilku źródeł światła wymaga pewnej wiedzy, aby wszystko działało poprawnie i bezpiecznie. Pamiętaj o podstawowych zasadach, a unikniesz problemów.

Szeregowe czy równoległe? Wyjaśniamy, jak prawidłowo łączyć kilka źródeł światła

W kontekście oświetlenia LED w ciągniku, zawsze należy stosować połączenie równoległe. Co to oznacza? Każda lampa jest podłączona bezpośrednio do głównego zasilania (przez przekaźnik), otrzymując pełne napięcie (np. 12V). Dzięki temu każda lampa działa niezależnie od pozostałych. W połączeniu szeregowym (gdzie prąd przepływa kolejno przez każdą lampę) napięcie dzieliłoby się, co skutkowałoby słabszym świeceniem, a awaria jednej lampy wyłączyłaby wszystkie pozostałe. Zatem, dla lamp LED w ciągniku zawsze równolegle!

Jeden przekaźnik do kilku lamp kiedy to dobre rozwiązanie?

Jeden przekaźnik może z powodzeniem obsłużyć kilka lamp LED, pod warunkiem, że sumaryczna moc wszystkich lamp nie przekracza obciążalności przekaźnika. Standardowy przekaźnik 30A/40A jest w stanie obsłużyć znaczną moc dla instalacji 12V to odpowiednio 360W/480W. Zawsze musisz przeliczyć łączną moc Twoich lamp i porównać ją z maksymalnym prądem, jaki może przepuścić przekaźnik. Jeśli suma mocy lamp jest zbyt duża, masz dwie opcje: zastosować osobne przekaźniki dla grup lamp lub użyć jednego przekaźnika o większej obciążalności (jeśli taki jest dostępny i pasuje do Twojej instalacji). Lepiej jest mieć zapas mocy, niż ryzykować przegrzanie.

Rozwiązywanie problemów: Najczęstsze usterki i sposoby ich naprawy

Nawet najlepiej wykonana instalacja może czasem sprawić niespodziankę. W mojej pracy spotkałem się z wieloma problemami, ale większość z nich da się łatwo zdiagnozować i naprawić. Oto najczęstsze usterki i sposoby ich rozwiązania.

Lampy LED zakłócają radio? Sprawdź, co to jest EMC i jak rozwiązać problem

Jednym z najczęstszych i najbardziej irytujących problemów, zwłaszcza przy tanich lampach LED, są zakłócenia w odbiorze radia FM lub CB radia. Jest to spowodowane brakiem lub słabą jakością filtrów EMC (kompatybilności elektromagnetycznej) w lampie. Tanie lampy generują "szum" elektromagnetyczny, który zakłóca sygnał radiowy. Renomowani producenci oświetlenia podają w specyfikacji informację o zgodności z normami EMC (np. ECE R10), co minimalizuje ryzyko zakłóceń. Jeśli już masz ten problem, możliwe rozwiązania to: wymiana lamp na te z certyfikatem EMC, zastosowanie dodatkowych filtrów przeciwzakłóceniowych (ferrytowych) na przewodach zasilających lampy, lub w ostateczności, przeniesienie anteny radiowej dalej od lamp.

Światła migoczą lub gasną? Diagnoza najczęstszych przyczyn

Migotanie lub sporadyczne gaśnięcie lamp LED to sygnał, że coś jest nie tak z zasilaniem lub połączeniami. Oto najczęstsze przyczyny, z którymi się spotykam:

• Słabe połączenia: Luźne lub źle zaciśnięte konektory, brak odpowiedniej izolacji.
• Zbyt cienkie przewody: Powodują spadki napięcia, szczególnie przy dłuższych odcinkach i większej mocy.
• Uszkodzony przekaźnik: Cewka lub styki przekaźnika mogą być zużyte lub uszkodzone.
• Zbyt mała wartość bezpiecznika: Bezpiecznik może przepalać się pod obciążeniem lub być na granicy wytrzymałości.
• Problemy z masą: Słabe połączenie z masą na ciągniku.
• Niestabilne napięcie zasilania: Problemy z alternatorem lub akumulatorem ciągnika.

Przeczytaj również: Jak zrobić siedzenie do ciągnika? Renowacja, adaptacja, oszczędność!

Co zrobić, gdy lampa nie świeci po podłączeniu? Lista kontrolna

Jeśli po podłączeniu lampa LED nie świeci, nie panikuj. Przejdź przez tę listę kontrolną, a prawdopodobnie szybko znajdziesz przyczynę:

1. Sprawdź bezpiecznik: Czy nie jest przepalony? Wymień na nowy o odpowiedniej wartości.
2. Sprawdź wszystkie połączenia przewodów: Upewnij się, że są dobrze zaciśnięte, nie ma luzów i są prawidłowo zaizolowane.
3. Sprawdź polaryzację: Upewnij się, że plus jest podłączony do plusa, a minus do minusa lampy.
4. Zmierz napięcie na lampie: Użyj miernika, aby sprawdzić, czy na przewodach dochodzących do lampy pojawia się napięcie (np. 12V). Jeśli nie, problem leży wcześniej w instalacji.
5. Sprawdź sprawność przekaźnika (jeśli użyty): Posłuchaj, czy klika po włączeniu włącznika. Możesz też sprawdzić miernikiem, czy prąd przechodzi przez piny 30 i 87 po aktywacji cewki.
6. Sprawdź masę: Upewnij się, że połączenie masowe jest solidne i nie ma korozji.
