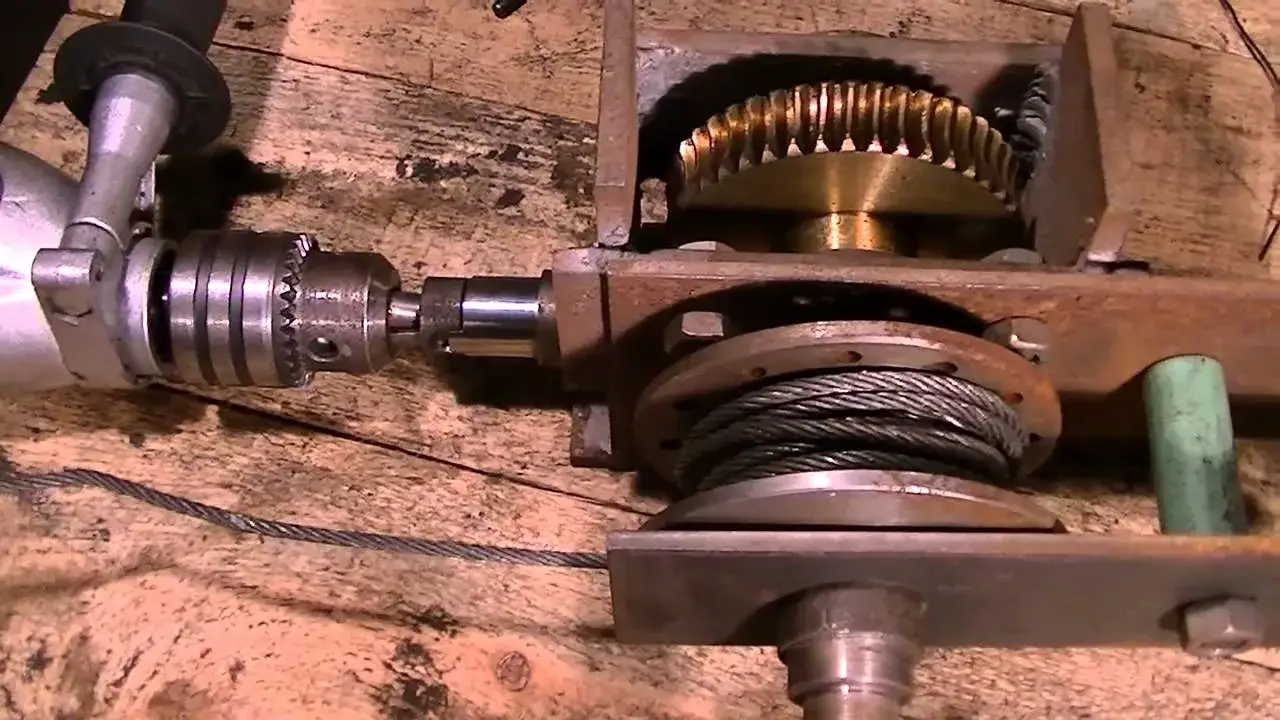

Jak zbudować wyciągarkę do ciągnika? Kompletny poradnik DIY!

W dzisiejszym artykule skupimy się na temacie, który budzi spore zainteresowanie wśród właścicieli ciągników i pasjonatów majsterkowania: samodzielnej budowie wyciągarki. Przygotowałem dla Was kompleksowy przewodnik DIY, który krok po kroku przeprowadzi Was przez proces konstruowania tego niezwykle przydatnego urządzenia. Omówimy zarówno kluczowe aspekty mechaniczne, jak i hydrauliczne, dobór odpowiednich komponentów oraz, co najważniejsze, kluczowe kwestie bezpieczeństwa, abyście mogli stworzyć funkcjonalną i niezawodną wyciągarkę.

Samodzielna budowa wyciągarki dlaczego warto?

Koszt vs. satysfakcja: Realne oszczędności przy budowie własnej konstrukcji

Decyzja o samodzielnej budowie wyciągarki do ciągnika często podyktowana jest względami ekonomicznymi. Zakup gotowego urządzenia, zwłaszcza profesjonalnego, to spory wydatek, który może znacząco obciążyć budżet gospodarstwa. Budując wyciągarkę samodzielnie, macie szansę na znaczne obniżenie kosztów, wykorzystując dostępne materiały, części z demontażu czy też adaptując komponenty z innych maszyn. Poza aspektem finansowym, nie do przecenienia jest również satysfakcja płynąca z wykonania własnej, w pełni funkcjonalnej i niezawodnej konstrukcji. To poczucie, że stworzyliście coś od podstaw, co realnie ułatwia Wam pracę, jest bezcenne.

Dopasowanie idealne: Jak zaprojektować wyciągarkę pod konkretny model ciągnika (C-330, C-360 i inne)?

Kolejną, bardzo ważną zaletą samodzielnej budowy jest możliwość idealnego dopasowania wyciągarki do Waszego ciągnika. Niezależnie, czy posiadacie Ursusa C-330, C-360, Zetora czy Władimirca T-25, możecie zaprojektować ramę montażową i mocowania tak, aby idealnie pasowały do specyfiki Waszej maszyny. To kluczowe dla stabilności i bezpieczeństwa całej konstrukcji. Warto poświęcić czas na dokładne pomiary i przemyślenie każdego detalu, aby wyciągarka była nie tylko funkcjonalna, ale i ergonomiczna w obsłudze na Waszym konkretnym ciągniku.

Potencjalne ryzyko: Co musisz wiedzieć o bezpieczeństwie i przepisach, zanim zaczniesz?

Zanim jednak z zapałem przystąpicie do spawania i skręcania, muszę poruszyć niezwykle ważną kwestię bezpieczeństwo i aspekty prawne. Konstrukcje typu "SAM" (samoróbki) nie posiadają certyfikatów ani deklaracji zgodności CE, co oznacza, że użytkownik ponosi pełną odpowiedzialność za ich bezpieczną eksploatację. Jest to szczególnie istotne, jeśli planujecie wykorzystywać wyciągarkę w działalności zarobkowej. W przypadku wypadku, konsekwencje prawne mogą być bardzo poważne. Dlatego tak ważne jest, abyście podczas projektowania i budowy kładli nacisk na najwyższe standardy bezpieczeństwa. Niezbędne jest zastosowanie solidnych osłon na wszystkie ruchome części, takie jak wałek WOM, przekładnie czy łańcuchy. Absolutnie kluczowy jest również niezawodny i skuteczny mechanizm hamulca bębna, który zapewni kontrolę nad ładunkiem w każdej sytuacji. Nie oszczędzajcie na materiałach i rozwiązaniach, które mają wpływ na bezpieczeństwo Wasze zdrowie i życie są bezcenne.

Wybór napędu serce Twojej wyciągarki

Wybór odpowiedniego napędu to jedna z najważniejszych decyzji, jaką musicie podjąć, budując wyciągarkę. To on będzie sercem Waszej maszyny, decydującym o jej mocy, funkcjonalności i bezpieczeństwie. Przyjrzyjmy się dwóm głównym opcjom.

Klasyka gatunku: Napęd mechaniczny z wałka WOM zalety i wady

Napęd mechaniczny, czerpiący moc z wałka odbioru mocy (WOM) ciągnika, to klasyczne rozwiązanie, które od lat sprawdza się w wielu konstrukcjach. Jest to system, który zazwyczaj wymaga zastosowania odpowiedniej przekładni, sprzęgła oraz systemu hamulcowego. Przekładnie często adaptuje się z samochodów ciężarowych, takich jak Star 660, UAZ czy Gaz, które oferują odpowiednie przełożenia i wytrzymałość.

• Zalety:
  • Wysoka wydajność: Napęd mechaniczny charakteryzuje się dużą siłą uciągu i efektywnością.
  • Sprawdzona technologia: Jest to rozwiązanie znane i stosowane od lat, co ułatwia dostęp do wiedzy i części.
• Wady:
  • Większa złożoność konstrukcji: Wymaga precyzyjnego montażu wielu elementów, takich jak wałki, przekładnie, sprzęgła.
  • Potencjalne ryzyko: Wirujące elementy, takie jak wałek WOM, wymagają bardzo solidnych osłon, aby zapobiec wypadkom.
  • Mniejszy komfort obsługi: Zazwyczaj sterowanie jest mniej płynne niż w przypadku hydrauliki.

Nowoczesność i bezpieczeństwo: Napęd hydrauliczny czy warto w niego zainwestować?

Napęd hydrauliczny, wykorzystujący pompę hydrauliczną ciągnika, to coraz popularniejsze rozwiązanie, które zyskuje uznanie ze względu na swoje zalety, szczególnie w kontekście bezpieczeństwa i komfortu obsługi. Konstrukcja opiera się na silniku hydraulicznym (często wolnoobrotowym, o dużym momencie obrotowym), rozdzielaczu i siłownikach.

• Kluczowe zalety:
  • Większe bezpieczeństwo: Układ hydrauliczny oferuje płynną regulację prędkości i siły, a także naturalne zabezpieczenia przed przeciążeniem, co minimalizuje ryzyko uszkodzeń i wypadków.
  • Łatwiejszy montaż: Zazwyczaj jest mniej skomplikowany w montażu niż napęd mechaniczny, wymaga mniej precyzyjnych połączeń wałów.
  • Płynna regulacja: Umożliwia bardzo precyzyjną kontrolę nad procesem wyciągania, co jest nieocenione w trudnych warunkach.
  • Sterowanie z kabiny: Możliwość sterowania wyciągarką z kabiny ciągnika znacząco zwiększa komfort i bezpieczeństwo operatora.
  • Mniejsze ryzyko uszkodzeń: Zabezpieczenia hydrauliczne chronią zarówno wyciągarkę, jak i ciągnik przed przeciążeniem.

Obserwuję, że coraz więcej osób decyduje się na to rozwiązanie, doceniając jego nowoczesność i funkcjonalność.

Porównanie napędów: Tabela decyzyjna dla niezdecydowanych

Cecha / Typ napędu	Napęd mechaniczny	Napęd hydrauliczny
Źródło mocy	Wałek odbioru mocy (WOM) ciągnika	Pompa hydrauliczna ciągnika
Kluczowe komponenty	Przekładnia, sprzęgło, hamulec	Silnik hydrauliczny, rozdzielacz, siłowniki
Wydajność	Bardzo wysoka siła uciągu	Wysoka siła uciągu, płynna regulacja
Złożoność budowy	Większa (precyzyjne połączenia wałów)	Mniejsza (elastyczne połączenia hydrauliczne)
Bezpieczeństwo	Wymaga solidnych osłon na wirujące elementy	Większe (płynna regulacja, zabezpieczenia przeciążeniowe)
Komfort obsługi	Mniej płynne sterowanie, często poza kabiną	Płynne sterowanie, możliwość sterowania z kabiny
Koszty początkowe	Potencjalnie niższe, jeśli wykorzystuje się części z demontażu	Zazwyczaj wyższe ze względu na komponenty hydrauliczne
Ryzyko przeciążenia	Większe, wymaga mechanicznych zabezpieczeń	Mniejsze, układ hydrauliczny sam chroni przed przeciążeniem

Komponenty wyciągarki co musisz przygotować?

Zanim przystąpicie do właściwej budowy, musicie zgromadzić wszystkie niezbędne komponenty. Ich odpowiedni dobór to podstawa sukcesu i bezpieczeństwa. Przyjrzyjmy się, co będzie Wam potrzebne.

Fundament konstrukcji: Projektowanie i wykonanie solidnej ramy na TUZ

Rama montażowa to fundament całej wyciągarki. Zazwyczaj jest ona projektowana do zamocowania na trzypunktowym układzie zawieszenia (TUZ) ciągnika. Jej konstrukcja musi być niezwykle solidna i wytrzymała, ponieważ będzie przenosić ogromne obciążenia. Pamiętajcie, aby zaprojektować ją pod konkretny model ciągnika, uwzględniając rozstaw punktów mocowania i dostępną przestrzeń. Materiałem najczęściej wykorzystywanym jest stal konstrukcyjna o odpowiedniej grubości. Nie oszczędzajcie na spawach muszą być wykonane profesjonalnie i z pełną penetracją, aby zapewnić maksymalną wytrzymałość.

Bęben, lina, prowadnica: Jak dobrać te elementy, by uniknąć awarii?

• Bęben: Musi mieć odpowiednią średnicę i wytrzymałość, aby pomieścić całą długość liny i wytrzymać naprężenia. Zbyt mała średnica bębna może prowadzić do szybkiego zużycia liny. Upewnijcie się, że bęben jest solidnie osadzony na łożyskach i dobrze wyważony.
• Lina stalowa: To jeden z najważniejszych elementów. Jej grubość musi być dopasowana do mocy ciągnika i przewidywanych obciążeń. W praktyce najczęściej stosuje się liny o grubości 12-16 mm. Wybierajcie liny o wysokiej wytrzymałości na zerwanie, najlepiej z certyfikatem. Pamiętajcie o regularnej kontroli jej stanu.
• Prowadnica liny: Niezbędna do prawidłowego nawijania liny na bęben i zapobiegania jej splątaniu. Powinna być solidna, wykonana z materiału odpornego na ścieranie (np. stal, odpowiednio wyprofilowane rolki) i umieszczona w optymalnej odległości od bębna. Niewłaściwa prowadnica może prowadzić do nierównomiernego nawijania i uszkodzenia liny.

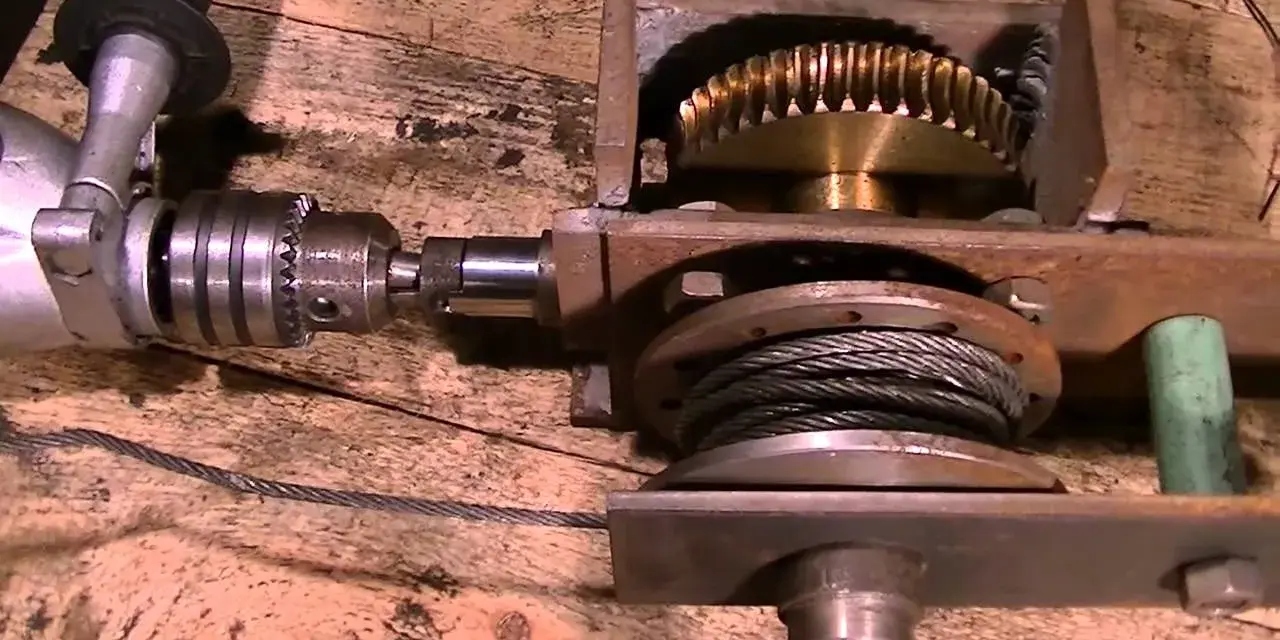

Przekładnia mózg operacji: Gdzie szukać i jaką wybrać (Star, Gaz, a może ślimakowa)?

W przypadku wyciągarek mechanicznych, przekładnia jest kluczowym elementem, który odpowiednio zmniejsza prędkość obrotową WOM i zwiększa moment obrotowy. Popularne są adaptacje przekładni z samochodów ciężarowych, takich jak Star 266 czy Gaz 66. Są one wytrzymałe i oferują odpowiednie przełożenia. Warto również rozważyć przekładnie ślimakowe, które mają cenną właściwość samohamowności oznacza to, że po zatrzymaniu napędu, ładunek nie będzie się samoczynnie rozwijał, co znacząco zwiększa bezpieczeństwo pracy. Dobór przekładni musi być przemyślany pod kątem mocy Waszego ciągnika i pożądanej siły uciągu.

Silnik hydrauliczny i rozdzielacz: Kluczowe parametry dla napędu hydraulicznego

Dla wyciągarek hydraulicznych kluczowe są silnik hydrauliczny i rozdzielacz. Silnik hydrauliczny powinien być często wolnoobrotowy, o dużym momencie obrotowym, aby zapewnić odpowiednią siłę uciągu przy niskich prędkościach. Rozdzielacz z kolei odpowiada za sterowanie kierunkiem i prędkością obrotów silnika. Ważne jest, aby rozdzielacz miał odpowiednią wydajność (przepływ) i ciśnienie robocze, zgodne z parametrami pompy hydraulicznej ciągnika. Warto zainwestować w rozdzielacz z wbudowanymi zaworami bezpieczeństwa, które ochronią układ przed przeciążeniem.

Budowa wyciągarki mechanicznej przewodnik montażu

Przejdźmy teraz do praktycznych aspektów montażu wyciągarki z napędem mechanicznym. Pamiętajcie, że precyzja i dbałość o detale są tutaj kluczowe.

Montaż przekładni i wałka napędowego: Najczęstsze błędy i jak ich unikać

1. Przygotowanie mocowań: Upewnijcie się, że rama wyciągarki ma solidne i precyzyjnie wykonane mocowania dla przekładni. Muszą one zapewniać stabilność i odporność na wibracje.
2. Współosiowość: To absolutna podstawa. Wałek napędowy z WOM-u musi być idealnie współosiowy z wałkiem wejściowym przekładni. Niewspółosiowość prowadzi do nadmiernego zużycia krzyżaków wałka WOM, wibracji i potencjalnych awarii. Użyjcie precyzyjnych narzędzi pomiarowych do sprawdzenia osiowości.
3. Zabezpieczenie przekładni: Przekładnia musi być solidnie przykręcona do ramy. Użyjcie śrub o odpowiedniej klasie wytrzymałości i zabezpieczcie je przed odkręceniem (np. podkładkami sprężystymi lub klejem do gwintów).
4. Zabezpieczenie wałka WOM: Wałek WOM musi być odpowiednio zabezpieczony przed wysunięciem i obracaniem się. Pamiętajcie o solidnym zamocowaniu osłon ochronnych na wałku to krytyczny element bezpieczeństwa.
5. Sprawdzenie luzów: Po zamontowaniu wałka i przekładni sprawdźcie, czy nie ma nadmiernych luzów, które mogłyby świadczyć o błędach montażowych.

Sprzęgło i hamulec: Kluczowe mechanizmy dla bezpiecznej pracy

Instalacja sprzęgła jest niezbędna, aby umożliwić swobodne rozwijanie liny bez konieczności wyłączania WOM-u. Może to być sprzęgło kłowe, cierne lub inne rozwiązanie, które pozwoli na szybkie rozłączenie napędu. Równie, a może nawet ważniejszy jest mechanizm hamulca bębna. To on odpowiada za utrzymanie ładunku w miejscu i kontrolę nad jego opuszczaniem. Hamulec musi być niezawodny, łatwy w obsłudze i wystarczająco silny, aby zatrzymać maksymalne przewidywane obciążenie. Najczęściej stosuje się hamulce taśmowe lub tarczowe. Pamiętajcie, że hamulec to Wasze ostatnie zabezpieczenie jego sprawność jest absolutnie kluczowa dla bezpieczeństwa.

Jak prawidłowo zamocować i wycentrować bęben na linę?

1. Mocowanie bębna: Bęben musi być solidnie zamocowany na osi, która z kolei jest osadzona na ramie wyciągarki za pomocą wytrzymałych łożysk. Upewnijcie się, że mocowania są symetryczne i odporne na siły skręcające.
2. Centrowanie bębna: Prawidłowe wycentrowanie bębna względem prowadnicy liny jest kluczowe. Niewłaściwe centrowanie spowoduje nierównomierne nawijanie liny, jej szybsze zużycie, a nawet możliwość zsunięcia się liny z bębna. Użyjcie miary i poziomicy, aby dokładnie ustawić bęben.
3. Test obrotu: Po zamocowaniu bębna, ręcznie sprawdźcie, czy obraca się swobodnie i bez zacięć. Upewnijcie się, że nie ma żadnych punktów tarcia.
4. Zabezpieczenie liny: Pamiętajcie o solidnym zamocowaniu końca liny do bębna, aby zapobiec jej wysunięciu.

Osłony i zabezpieczenia: O czym absolutnie nie możesz zapomnieć?

Powtórzę to jeszcze raz, bo to niezwykle ważne: bezpieczeństwo jest priorytetem.

• Osłony wałka WOM: Muszą być solidne, kompletne i zakrywać cały wałek, aby uniemożliwić przypadkowe zaplątanie się odzieży czy ciała.
• Osłony przekładni i łańcuchów/pasków: Jeśli w Waszej konstrukcji występują łańcuchy, paski czy inne ruchome elementy przekładni, muszą być one całkowicie osłonięte.
• Wyłączniki awaryjne: Rozważcie instalację łatwo dostępnego wyłącznika awaryjnego, który pozwoli na natychmiastowe zatrzymanie wyciągarki w krytycznej sytuacji.
• Oznakowanie: Oznakujcie wyciągarkę ostrzeżeniami o ruchomych częściach i potencjalnych zagrożeniach.

Nie lekceważcie żadnego z tych punktów. Dobrze wykonane osłony mogą uratować życie.

Montaż wyciągarki hydraulicznej podłączamy system

Montaż wyciągarki hydraulicznej, choć w niektórych aspektach prostszy, również wymaga precyzji i znajomości zasad działania układów hydraulicznych. Skupmy się na kluczowych krokach.

Podłączenie do układu hydraulicznego ciągnika: Schemat i praktyczne wskazówki

Podłączenie wyciągarki hydraulicznej do ciągnika wymaga zazwyczaj wykorzystania istniejących punktów hydraulicznych (szybkozłączy) lub, w bardziej zaawansowanych przypadkach, bezpośredniego podłączenia do pompy hydraulicznej ciągnika (co może wymagać modyfikacji układu). Ważne jest, aby używać węży hydraulicznych o odpowiedniej średnicy i ciśnieniu roboczym, zgodnym z parametrami układu ciągnika. Upewnijcie się, że węże są prawidłowo poprowadzone, zabezpieczone przed przetarciem i zgnieceniem, oraz że nie ma żadnych wycieków. Zawsze sprawdzajcie kierunek przepływu oleju zazwyczaj jedno złącze to zasilanie, drugie to powrót. W razie wątpliwości, warto skonsultować się z fachowcem lub poszukać schematu hydraulicznego dla Waszego modelu ciągnika.

Instalacja silnika hydraulicznego i rozdzielacza: Jak to zrobić poprawnie?

1. Mocowanie silnika hydraulicznego: Silnik hydrauliczny musi być solidnie przymocowany do ramy wyciągarki, w taki sposób, aby jego wałek był prawidłowo połączony z bębnem (np. za pomocą sprzęgła elastycznego lub bezpośrednio). Zapewnijcie właściwe wyrównanie, aby uniknąć naprężeń.
2. Montaż rozdzielacza: Rozdzielacz należy zamontować w łatwo dostępnym miejscu, najlepiej w zasięgu ręki operatora, ale jednocześnie chronionym przed uszkodzeniami mechanicznymi. Upewnijcie się, że dźwignie sterujące są wygodne w obsłudze.
3. Podłączenie węży: Węże hydrauliczne muszą być podłączone zgodnie ze schematem: zasilanie z ciągnika do wejścia rozdzielacza, wyjście rozdzielacza do silnika hydraulicznego (zazwyczaj dwa węże dla obu kierunków obrotów), a powrót z rozdzielacza do zbiornika oleju w ciągniku.
4. Sprawdzenie szczelności: Po podłączeniu wszystkich węży, dokładnie sprawdźcie wszystkie połączenia pod kątem wycieków.

Sterowanie wyciągarką: Rozwiązania przewodowe i bezprzewodowe

Sterowanie wyciągarką hydrauliczną oferuje dużą elastyczność. Najprostsze jest sterowanie przewodowe, gdzie rozdzielacz jest obsługiwany bezpośrednio przez dźwignie lub linki. Zapewnia to bezpośrednią kontrolę i jest niezawodne. Coraz popularniejsze stają się jednak rozwiązania bezprzewodowe, które znacząco zwiększają bezpieczeństwo i komfort operatora. Pilot bezprzewodowy pozwala na sterowanie wyciągarką z bezpiecznej odległości, co jest nieocenione podczas pracy w lesie, gdzie operator może stać z dala od ciągnika i liny. Warto rozważyć taką inwestycję, jeśli zależy Wam na maksymalnym komforcie i bezpieczeństwie.

Odpowietrzanie układu i pierwsza próba: Procedura testowa

1. Odpowietrzanie układu: Po podłączeniu wszystkich komponentów, należy odpowietrzyć układ hydrauliczny. Odpalcie ciągnik i na wolnych obrotach kilkukrotnie uruchomcie wyciągarkę w obu kierunkach, wykonując pełne cykle. Pozwoli to na usunięcie powietrza z układu. Obserwujcie poziom oleju w zbiorniku i uzupełnijcie go, jeśli spadnie.
2. Sprawdzenie wycieków: Podczas odpowietrzania i pierwszych prób, dokładnie obserwujcie wszystkie połączenia pod kątem wycieków. Nawet niewielkie wycieki mogą świadczyć o nieprawidłowym montażu lub uszkodzeniu uszczelek.
3. Próba bez obciążenia: Rozpocznijcie od próby bez obciążenia. Sprawdźcie, czy bęben obraca się płynnie w obu kierunkach, czy sterowanie działa prawidłowo i czy nie ma nietypowych dźwięków.
4. Próba z lekkim obciążeniem: Następnie przeprowadźcie próbę z lekkim obciążeniem, stopniowo zwiększając je. Obserwujcie zachowanie wyciągarki, działanie hamulca i ewentualne oznaki przeciążenia.
5. Sprawdzenie temperatury: Po kilku minutach pracy z obciążeniem, sprawdźcie temperaturę silnika hydraulicznego i węży. Nadmierne nagrzewanie może świadczyć o problemach w układzie.

Przeczytaj również: Jak zrobić siedzenie do ciągnika? Renowacja, adaptacja, oszczędność!

Uruchomienie i eksploatacja dbaj o swoją wyciągarkę

Po udanej budowie i pierwszych testach, kluczowe jest prawidłowe użytkowanie i regularna konserwacja. To one zapewnią długą i bezproblemową pracę Waszej wyciągarki.

Lista kontrolna przed każdym użyciem wyciągarki

• Stan liny: Sprawdźcie całą długość liny pod kątem przetarć, pęknięć, zagnieceń czy korozji. Uszkodzona lina to ogromne ryzyko.
• Działanie hamulca: Upewnijcie się, że hamulec bębna działa skutecznie i pewnie.
• Poziom płynów: W przypadku wyciągarki hydraulicznej, sprawdźcie poziom oleju hydraulicznego w ciągniku. W mechanicznej poziom oleju w przekładni.
• Pewność mocowania: Sprawdźcie, czy wszystkie śruby i mocowania są dokręcone, a rama wyciągarki jest stabilnie zamocowana do TUZ-u.
• Osłony bezpieczeństwa: Upewnijcie się, że wszystkie osłony na ruchome części są na swoim miejscu i nieuszkodzone.
• Stan szybkozłączy i węży: Sprawdźcie, czy węże hydrauliczne nie są przetarte, a szybkozłącza nie przeciekają.

Konserwacja i smarowanie: Proste czynności, które wydłużą żywotność urządzenia

Regularna konserwacja to podstawa.

• Smarowanie: Systematycznie smarujcie wszystkie punkty smarowania (łożyska, sworznie, przeguby) zgodnie z zaleceniami dla użytych komponentów.
• Kontrola zużycia: Regularnie sprawdzajcie stan liny, bębna, kół zębatych (w mechanicznej), silnika hydraulicznego (w hydraulicznej) oraz wszystkich elementów ruchomych. Wymieniajcie zużyte części na nowe.
• Czystość: Utrzymujcie wyciągarkę w czystości, usuwając błoto, resztki drewna i inne zanieczyszczenia, które mogą utrudniać pracę lub prowadzić do korozji.
• Wymiana oleju: W przypadku przekładni mechanicznej, regularnie wymieniajcie olej zgodnie z instrukcją producenta przekładni.

Sygnały ostrzegawcze: Jakie dźwięki i zachowania powinny wzbudzić Twój niepokój?

Bądźcie czujni i reagujcie na wszelkie nietypowe sygnały.

• Nietypowe dźwięki: Stuki, zgrzyty, piski czy nadmierny hałas mogą świadczyć o zużyciu łożysk, problemach z przekładnią lub silnikiem hydraulicznym.
• Wibracje: Nadmierne wibracje mogą wskazywać na niewyważenie bębna, problemy z wałkiem napędowym lub luźne mocowania.
• Niestabilne działanie: Szarpanie, nierównomierne nawijanie liny, trudności w sterowaniu to wszystko sygnały, że coś jest nie tak.
• Wycieki: Jakiekolwiek wycieki oleju (czy to z układu hydraulicznego, czy z przekładni) wymagają natychmiastowej interwencji.
• Nadmierne nagrzewanie: Jeśli którykolwiek element (silnik hydrauliczny, przekładnia) nadmiernie się nagrzewa, może to świadczyć o przeciążeniu lub awarii.

W przypadku zaobserwowania któregokolwiek z tych sygnałów, natychmiast przerwijcie pracę i dokładnie sprawdźcie urządzenie. Lepiej zapobiegać niż leczyć, zwłaszcza gdy w grę wchodzi ciężki sprzęt i bezpieczeństwo.
