Jak podłączyć amperomierz w ciągniku? Instrukcja krok po kroku

Kontrola ładowania w ciągniku: dlaczego jest kluczowa?

Monitorowanie ładowania w ciągniku to nic innego jak dbanie o serce jego instalacji elektrycznej akumulator i układ ładowania. Amperomierz jest tutaj Twoim najlepszym przyjacielem, bo pokazuje, czy prąd płynie w odpowiednim kierunku i z odpowiednią intensywnością. Dzięki niemu wiesz, czy alternator lub prądnica efektywnie ładuje akumulator, czy też może system ma niedobór prądu, co prowadzi do jego rozładowywania. Wczesne wykrycie problemów z ładowaniem to nie tylko spokój ducha, ale przede wszystkim realne oszczędności i uniknięcie nieplanowanych przestojów w pracy.

Dzięki regularnemu odczytywaniu wskazań amperomierza zyskujesz szereg korzyści, które przekładają się na dłuższą żywotność podzespołów i większą niezawodność maszyny. Oto najważniejsze z nich:

• Ochrona akumulatora: Zapobiegasz jego głębokiemu rozładowaniu lub przeładowaniu, co znacząco wydłuża jego żywotność.
• Wczesna diagnostyka: Szybko zauważasz problemy z alternatorem, prądnicą czy regulatorem napięcia, zanim ulegną poważnej awarii.
• Unikanie przestojów: Minimalizujesz ryzyko, że ciągnik nagle odmówi posłuszeństwa w środku ważnych prac polowych.
• Bezpieczeństwo: Niewłaściwe ładowanie może prowadzić do przegrzewania się instalacji, co w skrajnych przypadkach grozi pożarem.
• Oszczędności: Wymiana akumulatora czy naprawa alternatora to niemały wydatek. Amperomierz pozwala uniknąć tych kosztów.

Co tak naprawdę pokazuje wskazówka amperomierza i jak odczytać jej sygnały?

Amperomierz mierzy natężenie prądu, czyli to, ile elektronów przepływa przez dany punkt obwodu w jednostce czasu. Kiedy wskazówka amperomierza wychyla się na plus (np. w prawo od zera), oznacza to, że układ ładowania (alternator/prądnica) wytwarza więcej prądu, niż zużywają odbiorniki, i nadwyżka ta jest kierowana do akumulatora, ładując go. Jeśli wskazówka idzie na minus (w lewo), to znak, że odbiorniki zużywają więcej prądu, niż jest wytwarzane, a niedobór jest uzupełniany z akumulatora, co prowadzi do jego rozładowywania. Pozycja na zerze oznacza równowagę tyle samo prądu jest wytwarzane, co zużywane, a akumulator nie jest ani ładowany, ani rozładowywany. Zazwyczaj dzieje się tak, gdy silnik pracuje na wyższych obrotach, a obciążenie jest umiarkowane.

Różnica między amperomierzem a woltomierzem: którego wskaźnika potrzebujesz?

To często zadawane pytanie. Amperomierz i woltomierz to dwa różne, choć uzupełniające się wskaźniki. Amperomierz, jak już wspomniałem, mierzy natężenie prądu, czyli bilans prądu w instalacji czy akumulator jest ładowany, czy rozładowywany. Jest to bezpośredni wskaźnik pracy układu ładowania. Woltomierz natomiast mierzy napięcie w instalacji, co pozwala ocenić stan naładowania akumulatora (np. 12,6V dla w pełni naładowanego) oraz poprawność działania regulatora napięcia (np. czy nie ma przeładowania powyżej 14,4V). Dla intencji użytkownika, czyli monitorowania, czy układ ładowania działa prawidłowo i czy akumulator jest zasilany, amperomierz jest bardziej bezpośrednim i intuicyjnym wskaźnikiem.

Jak wczesne wykrycie problemu z ładowaniem może oszczędzić Ci setki złotych?

Pozwól, że opowiem Ci o tym z mojej perspektywy. Widziałem już niejednego rolnika, który zaniedbał ten aspekt i skończyło się to na wymianie akumulatora po sezonie, albo co gorsza, na uszkodzeniu alternatora czy prądnicy. Wczesne wykrycie niedoładowania, które amperomierz od razu zasygnalizuje, pozwala na szybką interwencję sprawdzenie paska klinowego, szczotek, regulatora napięcia. Podobnie, jeśli amperomierz wskazuje ciągłe, wysokie ładowanie, może to oznaczać przeładowanie, które jest równie szkodliwe dla akumulatora. Zapobieganie tym sytuacjom to nie tylko oszczędność na drogich częściach, ale także unikanie nieoczekiwanych przestojów w pracy, które w szczycie sezonu potrafią kosztować znacznie więcej niż sama naprawa.

Przygotowanie do montażu: narzędzia i zasady bezpieczeństwa

Zanim zabierzesz się za podłączanie amperomierza, musisz się odpowiednio przygotować. Odpowiednie narzędzia i przede wszystkim przestrzeganie zasad bezpieczeństwa to podstawa, aby praca przebiegła sprawnie i bez nieprzyjemnych niespodzianek. Pamiętaj, prąd to nie zabawa, a instalacja elektryczna ciągnika potrafi być zdradliwa.

Kompletna lista narzędzi, które musisz mieć pod ręką

Aby sprawnie przeprowadzić montaż, przygotuj sobie następujące narzędzia:

• Klucze płaskie i nasadowe: Do odkręcania klem akumulatora i mocowania przewodów.
• Szczypce do zarabiania końcówek (zaciskarka): Niezbędne do pewnego mocowania konektorów.
• Ściągacz izolacji: Ułatwi precyzyjne przygotowanie przewodów.
• Próbnik napięcia (multimetr): Do weryfikacji obwodów i identyfikacji przewodów.
• Wiertarka z wiertłem otwornicowym (koronką): Jeśli będziesz musiał wywiercić otwór na amperomierz w desce rozdzielczej.
• Lutownica i cyna (opcjonalnie): Jeśli preferujesz lutowane połączenia dla maksymalnej pewności.
• Taśma izolacyjna lub koszulki termokurczliwe: Do zabezpieczenia połączeń.
• Nóż monterski: Do precyzyjnego cięcia izolacji.
• Opaski zaciskowe (trytytki): Do estetycznego i bezpiecznego prowadzenia przewodów.
• Okulary ochronne i rękawice: Zawsze pamiętaj o ochronie osobistej.

BHP to podstawa: Jak odłączyć akumulator i uniknąć iskrzenia oraz zwarcia?

To jest absolutnie najważniejszy krok! Zawsze, powtarzam, zawsze zaczynaj od odłączenia ujemnej klemy akumulatora. Dlaczego ujemnej? Ponieważ w ten sposób przerywasz obwód i eliminujesz ryzyko przypadkowego zwarcia, jeśli narzędziem dotkniesz jednocześnie plusa i masy ciągnika. Jeśli zaczniesz od plusa, a przypadkiem dotkniesz narzędziem do metalowej części ciągnika, możesz spowodować potężne zwarcie, iskrzenie, a nawet pożar. Odłącz ujemną klemę, odsuń ją tak, aby nie miała kontaktu z biegunem akumulatora, i dopiero wtedy możesz czuć się bezpiecznie podczas pracy z instalacją.

Jak dobrać właściwy amperomierz do swojego ciągnika (zakres +/- 30A czy +/- 50A)?

Dobór amperomierza to kluczowa sprawa. Musi on być w stanie zmierzyć maksymalny prąd, jaki może przepłynąć przez instalację Twojego ciągnika. Dla większości popularnych modeli, takich jak Ursus C-330 czy C-360, stosuje się amperomierze o zakresie +/- 30A lub +/- 50A. Zbyt mały zakres może spowodować uszkodzenie amperomierza przy dużym obciążeniu lub w momencie rozruchu. Z kolei zbyt duży zakres sprawi, że wskazania będą mniej precyzyjne. W praktyce, dla ciągników z prądnicą (np. C-330) często wystarcza +/- 30A, natomiast dla tych z alternatorem (np. C-360), który ma większą wydajność, bezpieczniej jest zastosować amperomierz +/- 50A. Zawsze lepiej mieć mały zapas.

Kluczowa rola grubości przewodów: dlaczego przekrój ma fundamentalne znaczenie?

To jest punkt, którego absolutnie nie wolno lekceważyć! Przez amperomierz przepływa cały prąd z układu ładowania do instalacji elektrycznej ciągnika, a także prąd pobierany przez rozrusznik (choć ten ostatni tylko w momencie rozruchu, jeśli amperomierz jest wpięty w odpowiednim miejscu). Oznacza to, że przewody do amperomierza muszą być w stanie przenieść duże natężenia prądu bez przegrzewania się i nadmiernego spadku napięcia. Zalecam użycie przewodów o przekroju minimum 4 mm², a najlepiej 6 mm². Użycie zbyt cienkich przewodów to proszenie się o kłopoty: mogą się przegrzewać, topić izolację, a nawet spowodować pożar. Dodatkowo, spadek napięcia na zbyt cienkich przewodach może zakłócić pracę innych urządzeń elektrycznych.

Podłączenie amperomierza: różnice między alternatorem a prądnicą

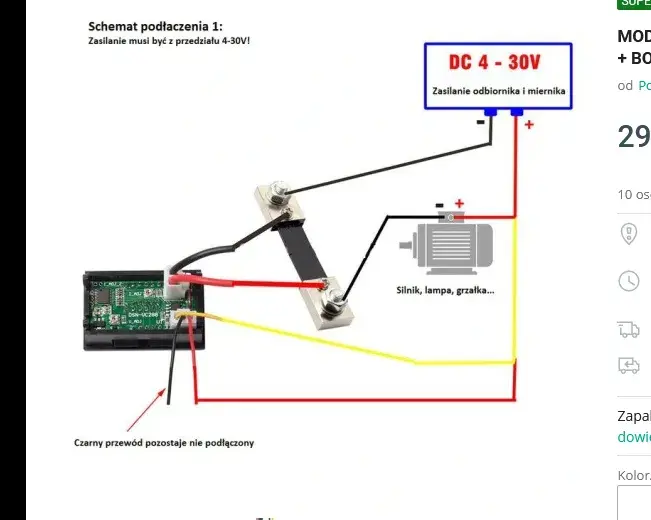

Zasada jest zawsze taka sama: amperomierz musi być wpięty szeregowo w główny obwód prądowy. Oznacza to, że cały prąd, który ma być mierzony, musi przez niego przepłynąć. Jednak dokładne miejsce wpięcia różni się w zależności od tego, czy Twój ciągnik ma prądnicę, czy alternator. To kluczowa różnica, którą musisz zrozumieć przed rozpoczęciem pracy.

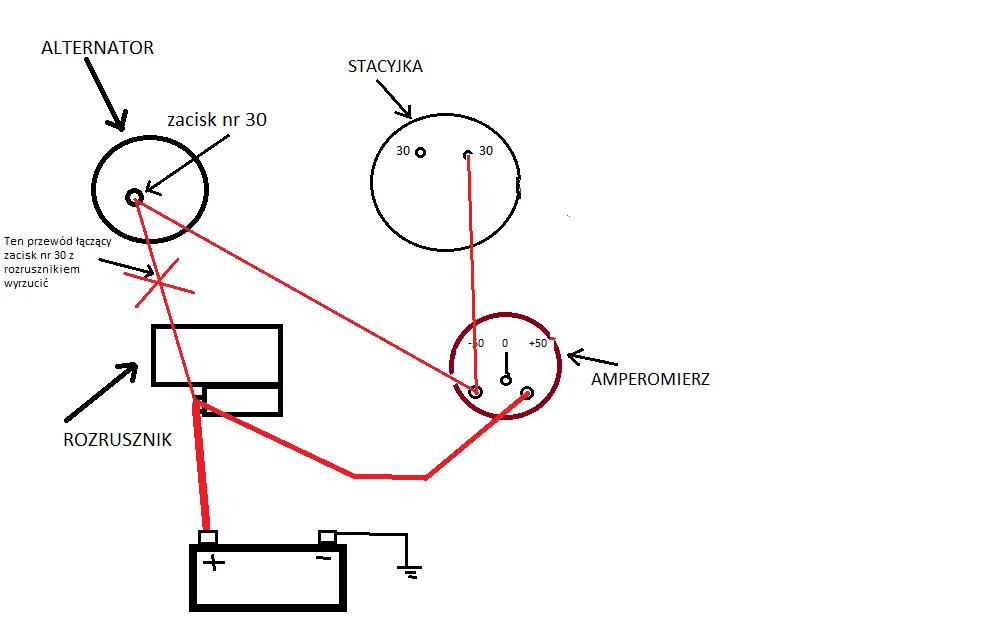

Schemat dla klasyka: Jak prawidłowo wpiąć amperomierz w Ursusie C-330 z prądnicą?

W przypadku Ursusa C-330, który jest wyposażony w prądnicę i regulator napięcia, amperomierz najczęściej wpina się w następujący sposób: jeden zacisk amperomierza podłączasz do zacisku 30/51 na stacyjce (jest to zazwyczaj gruby przewód zasilający stacyjkę). Drugi zacisk amperomierza łączysz z przewodem idącym od regulatora napięcia prądnicy, który zasila resztę instalacji i akumulator. W praktyce, musisz znaleźć główny przewód zasilający stacyjkę, który po drodze nie idzie bezpośrednio do akumulatora, a jest zasilany z regulatora. Przecinasz ten przewód i wpinasz w niego amperomierz. Pamiętaj, aby połączenia były solidne i dobrze zaizolowane.

Schemat dla popularnych modeli: Podłączenie amperomierza w Ursusie C-360 / Zetorze z alternatorem

W ciągnikach z alternatorem, takich jak Ursus C-360 czy wiele modeli Zetora, schemat jest nieco inny, ale zasada szeregowego wpięcia pozostaje ta sama. Tutaj amperomierz wpinamy między zacisk B+ alternatora (czyli gruby przewód wychodzący bezpośrednio z alternatora, którym płynie prąd ładowania) a główne zasilanie instalacji. To główne zasilanie to najczęściej przewód idący do zacisku 30 stacyjki, do rozrusznika, a dalej do dodatniej klemy akumulatora. Czyli, jeden przewód od amperomierza idzie do B+ alternatora, a drugi do punktu, z którego zasilana jest cała reszta ciągnika (np. do zacisku na rozruszniku, gdzie podłączony jest gruby przewód od akumulatora i przewód zasilający stacyjkę). W ten sposób cały prąd ładowania i rozładowania przechodzi przez amperomierz.

Gdzie fizycznie szukać punktów wpięcia w instalacji? Identyfikacja kluczowych przewodów

Praktyczne wskazówki, które pomogą Ci zlokalizować odpowiednie przewody:

1. Śledzenie grubych przewodów: Zacznij od alternatora/prądnicy. Zlokalizuj najgrubszy przewód wychodzący z niego to jest przewód prądowy. Podążaj za nim.
2. Stacyjka: Zidentyfikuj zacisk 30 (czasem 51) na stacyjce. To zazwyczaj gruby przewód, który zasila stacyjkę i resztę instalacji po włączeniu zapłonu.
3. Rozrusznik: W wielu ciągnikach gruby przewód od akumulatora idzie najpierw do rozrusznika, a stamtąd rozgałęzia się na resztę instalacji. To może być dogodny punkt wpięcia.
4. Schemat elektryczny: Jeśli masz dostęp do schematu elektrycznego swojego ciągnika, to jest to najlepsze źródło informacji. Pomoże Ci on precyzyjnie zidentyfikować obwód, w który musisz wpiąć amperomierz.
5. Próbnik napięcia: Użyj próbnika napięcia, aby sprawdzić, które przewody są stale pod napięciem (bez względu na stacyjkę), a które pojawiają się po włączeniu zapłonu. To pomoże Ci zrozumieć logikę instalacji.

Podłączanie amperomierza krok po kroku: uniwersalna instrukcja

Skoro już wiesz, gdzie i dlaczego, przejdźmy do konkretów. Poniżej przedstawiam uniwersalną instrukcję, którą możesz zastosować w większości ciągników, pamiętając o specyficznych punktach wpięcia dla prądnicy lub alternatora.

1. Krok 1: Wybór optymalnego miejsca na desce rozdzielczej i montaż wskaźnika

   Zacznij od znalezienia odpowiedniego miejsca na desce rozdzielczej. Powinno być ono dobrze widoczne dla operatora, ale jednocześnie nie może zasłaniać innych ważnych wskaźników czy kontrolek. Upewnij się, że za deską jest wystarczająco miejsca na obudowę amperomierza i przewody. Jeśli nie ma fabrycznego otworu, będziesz musiał wywiercić otwór o odpowiedniej średnicy (zazwyczaj 52 mm lub 60 mm) za pomocą wiertła otwornicowego. Po wywierceniu otworu, zamontuj amperomierz zgodnie z instrukcją producenta, zazwyczaj przykręcając go od tyłu deski za pomocą nakrętki mocującej.

2. Krok 2: Prowadzenie przewodów: jak zrobić to estetycznie i bezpiecznie?

   Teraz czas na poprowadzenie przewodów z miejsca wpięcia w instalację do zamontowanego amperomierza. Użyj wspomnianych wcześniej przewodów o odpowiednim przekroju (4-6 mm²). Prowadź je w taki sposób, aby były zabezpieczone przed uszkodzeniami mechanicznymi unikaj ostrych krawędzi, ruchomych części, źródeł ciepła (np. kolektora wydechowego) oraz miejsc, gdzie mogłyby być przygniecione. Użyj opasek zaciskowych (trytytek), aby estetycznie i pewnie przymocować przewody do istniejącej wiązki elektrycznej lub ramy ciągnika. Pozostaw niewielki zapas długości przewodów, aby uniknąć ich napinania.

3. Krok 3: Zarabianie końcówek i solidne mocowanie konektorów

   Prawidłowe zarobienie końcówek przewodów to podstawa trwałego i bezpiecznego połączenia. Odtłuszcz izolację na około 10-15 mm, a następnie za pomocą szczypiec do zarabiania końcówek (zaciskarki) zamocuj odpowiednie konektory (np. oczkowe lub widełkowe), które pasują do zacisków amperomierza i punktów wpięcia w instalacji. Upewnij się, że połączenie jest mocne i stabilne przewód nie powinien wysuwać się z konektora. Jeśli masz lutownicę i doświadczenie, możesz dodatkowo polutować połączenie przewodu z konektorem, a następnie zabezpieczyć je koszulką termokurczliwą. To gwarantuje najlepszy kontakt i odporność na wibracje.

4. Krok 4: Podłączenie przewodów do zacisków amperomierza: na co zwrócić szczególną uwagę?

   Podłącz przygotowane przewody do zacisków amperomierza. Większość amperomierzy ma dwa zaciski, często oznaczone jako "+" i "-". Ważne jest, aby zachować prawidłową polaryzację, jeśli amperomierz jest kierunkowy (większość jest). Przewód, który będzie prowadził prąd z alternatora/prądnicy do amperomierza, podłącz do zacisku "+". Przewód, który będzie odprowadzał prąd z amperomierza do reszty instalacji (i do akumulatora), podłącz do zacisku "-". Jeśli podłączysz odwrotnie, amperomierz będzie działał, ale wskazówka będzie wychylać się w przeciwną stronę. Dokręć śruby zaciskowe solidnie, ale z wyczuciem, aby nie uszkodzić gwintów. Zabezpiecz połączenia taśmą izolacyjną lub koszulkami termokurczliwymi.

5. Krok 5: Finalne wpięcie w obwód instalacji elektrycznej ciągnika

   To jest moment, w którym amperomierz staje się częścią instalacji. Zgodnie z wybranym schematem (dla prądnicy lub alternatora), zlokalizuj punkt wpięcia. Przetnij główny przewód prądowy w wybranym miejscu. Jeden koniec przeciętego przewodu podłącz do jednego z przewodów idących od amperomierza, a drugi koniec przeciętego przewodu do drugiego przewodu od amperomierza. Pamiętaj, że jest to połączenie szeregowe cały prąd musi przepłynąć przez amperomierz. Użyj solidnych konektorów i upewnij się, że połączenia są pewne i dobrze zaizolowane. Sprawdź dwukrotnie wszystkie połączenia, zanim przejdziesz do kolejnego kroku.

Pierwsze uruchomienie i testy: jak sprawdzić poprawność działania?

Po zakończeniu montażu i podłączenia, nie odpalaj od razu silnika. Musimy przeprowadzić serię testów, aby upewnić się, że wszystko działa prawidłowo i bezpiecznie. To bardzo ważny etap, który pozwoli uniknąć niespodzianek.

1. Podłączenie akumulatora i kontrola przed odpaleniem silnika

   Najpierw podłącz z powrotem klemy akumulatora. Pamiętaj o prawidłowej kolejności: najpierw klema dodatnia (+), potem ujemna (-). Po podłączeniu obu klem, dokładnie sprawdź wszystkie wykonane połączenia wizualnie. Upewnij się, że izolacja jest nienaruszona, przewody są dobrze zamocowane i nic nie iskrzy. Sprawdź, czy amperomierz jest stabilnie zamontowany na desce. W tym momencie wskazówka amperomierza powinna być na zerze (chyba że masz jakieś odbiorniki prądu włączone bez silnika, wtedy może pokazać lekkie rozładowanie).

2. Jak powinna zachować się wskazówka tuż po uruchomieniu?

   Teraz możesz uruchomić silnik. Obserwuj wskazówkę amperomierza. Zaraz po uruchomieniu, kiedy alternator/prądnica zacznie pracować, a akumulator będzie uzupełniał energię zużytą na rozruch, wskazówka powinna wychylić się na plus (w prawo od zera). Oznacza to, że układ ładowania działa i ładuje akumulator. W zależności od stanu akumulatora i obrotów silnika, wychylenie może być większe lub mniejsze. Po kilku minutach pracy, gdy akumulator się podładuje, a silnik osiągnie stabilne obroty, wskazówka powinna stopniowo wracać w stronę zera, stabilizując się lekko na plusie lub blisko zera, w zależności od obciążenia.

3. Test obciążenia: Włącz światła i zobacz, jak reaguje amperomierz

   Aby sprawdzić, czy amperomierz prawidłowo reaguje na zmiany obciążenia, wykonaj test. Przy pracującym silniku (najlepiej na średnich obrotach), włącz kolejno różne odbiorniki prądu: światła drogowe, robocze, wentylator nagrzewnicy, radio. Za każdym razem obserwuj wskazówkę amperomierza. Powinna ona cofać się w stronę zera, a przy dużym obciążeniu (szczególnie na wolnych obrotach silnika) może nawet wychylić się na minus, sygnalizując, że alternator/prądnica nie nadąża z produkcją prądu i akumulator jest rozładowywany. Po wyłączeniu odbiorników, wskazówka powinna wrócić do poprzedniego położenia (na plus lub blisko zera). To pokazuje, że amperomierz prawidłowo mierzy bilans prądu.

4. Interpretacja wskazań: Kiedy jest prawidłowe ładowanie, a kiedy akumulator się rozładowuje?

   Podsumowując, prawidłowe wskazania to:

   • Silnik wyłączony: Wskazówka na zerze (lub lekko na minusie, jeśli włączone są odbiorniki).
   • Silnik pracuje, bez obciążenia: Wskazówka lekko na plusie (ładowanie akumulatora) lub blisko zera (akumulator naładowany, układ ładowania zasila instalację).
   • Silnik pracuje, z obciążeniem (np. światła): Wskazówka może być na plusie, na zerze lub lekko na minusie, w zależności od obrotów silnika i wydajności układu ładowania. Ważne, aby przy wyższych obrotach i umiarkowanym obciążeniu wskazywała ładowanie.
   • Rozładowywanie: Wskazówka wyraźnie na minusie, szczególnie przy pracującym silniku, oznacza problem z układem ładowania lub zbyt duże obciążenie.
   Pamiętaj, że amperomierz pokazuje bilans prądu, a nie tylko ładowanie. Zrozumienie tych subtelności pozwoli Ci trafnie diagnozować stan instalacji.

Najczęstsze problemy po montażu i ich rozwiązania

Nawet przy najlepszych chęciach, czasami coś może pójść nie tak. Poniżej zebrałem najczęstsze problemy, z którymi możesz się spotkać po podłączeniu amperomierza, wraz z ich prostymi rozwiązaniami.

• Problem: Wskazówka amperomierza wychyla się w złą stronę. Jak to naprawić w 30 sekund?

  To jeden z najczęstszych problemów i na szczęście najłatwiejszy do naprawienia. Jeśli po uruchomieniu silnika amperomierz pokazuje rozładowywanie (wychyla się na minus), a po włączeniu świateł na plus, oznacza to, że odwrotnie podłączyłeś przewody do zacisków amperomierza. Rozwiązanie jest proste: odłącz akumulator (ujemna klema!), a następnie zamień miejscami przewody na zaciskach amperomierza. Po ponownym podłączeniu akumulatora i uruchomieniu silnika wszystko powinno działać prawidłowo.

• Problem: Amperomierz nie pokazuje żadnej wartości. Gdzie szukać przyczyny?

  Brak wskazań amperomierza może mieć kilka przyczyn. Najpierw sprawdź, czy amperomierz nie jest przepalony choć to rzadkość, zdarza się. Częściej problemem jest brak styku na połączeniach. Sprawdź dokładnie wszystkie zaciski i konektory czy są solidnie dokręcone, czy przewody nie wysunęły się z konektorów, czy nie ma korozji. Możliwa jest również przerwa w obwodzie, np. uszkodzony przewód lub źle wykonane połączenie w miejscu wpięcia amperomierza. Użyj multimetru, aby sprawdzić ciągłość obwodu.

• Przeczytaj również: Jak ustawić zbieżność w ciągniku? Zrób to sam i oszczędź!

  Problem: Wskazówka drga lub pokazuje niestabilne wartości. Co to może oznaczać?

  Jeśli wskazówka amperomierza drga lub jej wartości są niestabilne, może to wskazywać na problem z samym układem ładowania, a niekoniecznie z amperomierzem. Często jest to sygnał, że regulator napięcia nie działa prawidłowo i niestabilnie reguluje prąd ładowania. Inną przyczyną mogą być zużyte szczotki w alternatorze lub prądnicy, które powodują niestabilny kontakt i przerywane ładowanie. Warto również sprawdzić, czy pasek klinowy napędzający alternator/prądnicę nie jest luźny lub ślizga się. W rzadszych przypadkach problemem może być luźne połączenie lub słaby styk w samej instalacji ciągnika.
