W dzisiejszych czasach, kiedy koszty nowych maszyn rolniczych potrafią przyprawić o zawrót głowy, samodzielna budowa wozu lub przyczepy do ciągnika staje się atrakcyjną alternatywą. Ten kompleksowy przewodnik ma za zadanie przeprowadzić Cię przez wszystkie etapy tego procesu od wstępnego projektu, przez dobór materiałów i wykonanie, aż po skomplikowane, ale niezbędne kwestie prawne związane z rejestracją pojazdu typu "SAM". Jeśli szukasz praktycznych wskazówek i chcesz zbudować solidną przyczepę na własne potrzeby, ten artykuł jest dla Ciebie.
Samodzielna budowa przyczepy do ciągnika kompleksowy przewodnik po projekcie, wykonaniu i rejestracji SAM.
- Samodzielna budowa przyczepy może przynieść znaczące oszczędności, sięgające nawet 30-50% kosztów zakupu nowego pojazdu.
- Niezbędne jest dokładne zrozumienie i przestrzeganie złożonych kwestii prawnych oraz procedur rejestracji pojazdu jako "SAM".
- Kluczowe materiały konstrukcyjne to solidne profile stalowe na ramę i dyszel, a także adaptowane osie z samochodów dostawczych lub ciężarowych.
- Bezpieczeństwo jest priorytetem konieczne jest spełnienie wymagań technicznych dotyczących hamulców (postojowy, najazdowy) i kompletnego oświetlenia.
- Warto korzystać z dostępnych online projektów i inspiracji, aby ułatwić sobie pracę i uniknąć podstawowych błędów.
Zanim chwycisz za spawarkę: analiza kosztów i wymagań
Z mojego doświadczenia wynika, że decyzja o samodzielnej budowie wozu do ciągnika często podyktowana jest chęcią oszczędności. I słusznie! Koszt budowy pojazdu typu SAM może być o 30-50% niższy niż zakup nowego, gotowego odpowiednika. Oczywiście, finalna kwota jest mocno uzależniona od cen stali, dostępności używanych podzespołów oraz Twoich umiejętności. Zanim jednak chwycisz za spawarkę, musisz być świadomy, że to przedsięwzięcie wymaga nie tylko czasu i zaangażowania, ale także konkretnych umiejętności. Podstawy spawania (najlepiej metodą MIG/MAG), znajomość mechaniki pojazdowej oraz umiejętność posługiwania się podstawowymi narzędziami warsztatowymi, takimi jak szlifierka kątowa, wiertarka czy miara, są absolutnie niezbędne. Bez tego ani rusz.Kwestie prawne, o których musisz wiedzieć na starcie co to jest pojazd "SAM"?
W Polsce samodzielnie zbudowany wóz do ciągnika klasyfikowany jest jako pojazd typu "SAM", czyli skonstruowany amatorsko. To kluczowa informacja, ponieważ proces jego rejestracji jest znacznie bardziej złożony niż w przypadku pojazdu fabrycznego. Nie wystarczy po prostu zbudować przyczepy i wyjechać nią na drogę. Aby legalnie poruszać się po drogach publicznych, każdy pojazd SAM musi przejść szereg specjalistycznych badań technicznych. Niezbędne jest uzyskanie pozytywnej opinii rzeczoznawcy samochodowego, który oceni zgodność konstrukcji z przepisami, a także przejście szczegółowego badania w Okręgowej Stacji Kontroli Pojazdów (OSKP). Bez tych dokumentów rejestracja jest niemożliwa, a jazda takim pojazdem grozi poważnymi konsekwencjami prawnymi. Zawsze powtarzam, że papierologia jest równie ważna, co solidna konstrukcja.
"Samodzielna budowa przyczepy to nie tylko wyzwanie techniczne, ale i administracyjne. Pamiętaj, że każdy pojazd typu SAM musi przejść rygorystyczne badania i uzyskać pozytywną opinię rzeczoznawcy, aby legalnie poruszać się po drogach."
Projekt to podstawa: mądre planowanie konstrukcji wozu
Zanim jeszcze pomyślisz o cięciu stali, musisz mieć w głowie, a najlepiej na papierze, dokładny plan. Pomijanie etapu projektowania to jeden z najczęstszych błędów, który może prowadzić do kosztownych poprawek i frustracji. Dobre planowanie to fundament stabilnej, funkcjonalnej i bezpiecznej konstrukcji.
Kluczowe aspekty projektowania to przede wszystkim określenie przeznaczenia wozu. Czy ma służyć do transportu sypkich materiałów, takich jak zboże czy piasek? A może potrzebujesz go do przewozu drewna, bel słomy, czy może jako platformy do transportu maszyn? Odpowiedź na to pytanie wpłynie na wybór materiałów, typ konstrukcji (np. wywrotka jedno- lub trójstronna, co ostatnio zyskuje na popularności), a także na przewidywaną ładowność. Pamiętaj, że każdy element, od ramy po osie, musi być dopasowany do maksymalnego obciążenia, jakie planujesz przewozić.
Jednoosiowy czy dwuosiowy? Wybór, który wpłynie na wszystko
Decyzja o tym, czy wóz będzie jednoosiowy, czy dwuosiowy, jest jedną z pierwszych i najważniejszych. Przyczepy jednoosiowe są zazwyczaj lżejsze, bardziej zwrotne i prostsze w budowie, co przekłada się na niższe koszty. Sprawdzą się doskonale przy mniejszych obciążeniach i w miejscach, gdzie manewrowanie jest utrudnione. Z kolei konstrukcje dwuosiowe oferują znacznie większą stabilność, lepsze rozłożenie ciężaru i oczywiście wyższą ładowność. Są idealne do transportu ciężkich ładunków na dłuższych dystansach, a także w trudniejszym terenie. Ich budowa jest jednak bardziej skomplikowana i wymaga zastosowania mocniejszych podzespołów.

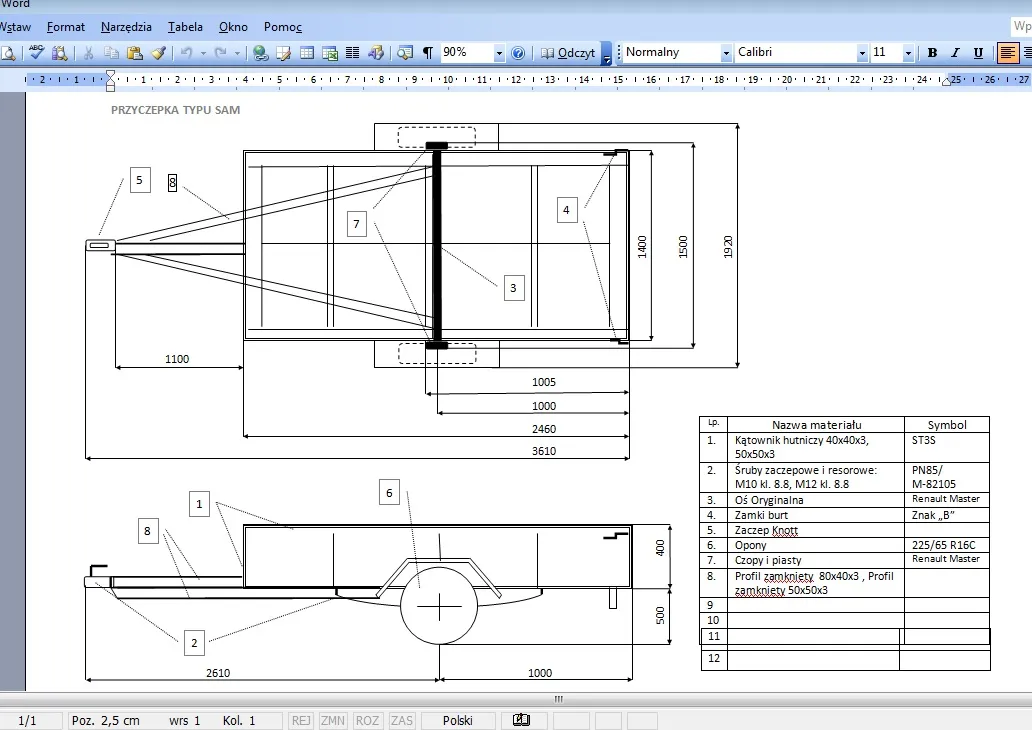

Szkic i wymiarowanie: tworzenie prostego planu technicznego
Nawet jeśli nie jesteś inżynierem, stworzenie choćby prostego szkicu technicznego z dokładnymi wymiarami jest absolutnie kluczowe. To pomoże Ci wizualizować konstrukcję, zaplanować rozmieszczenie elementów i uniknąć błędów, które na etapie spawania byłyby trudne i kosztowne do naprawienia. Zaznacz na nim długość, szerokość, wysokość, rozstaw osi, a także punkty mocowania kluczowych elementów, takich jak zaczep czy siłowniki hydrauliczne, jeśli planujesz wywrotkę. Pamiętaj, że precyzja w wymiarowaniu to podstawa.

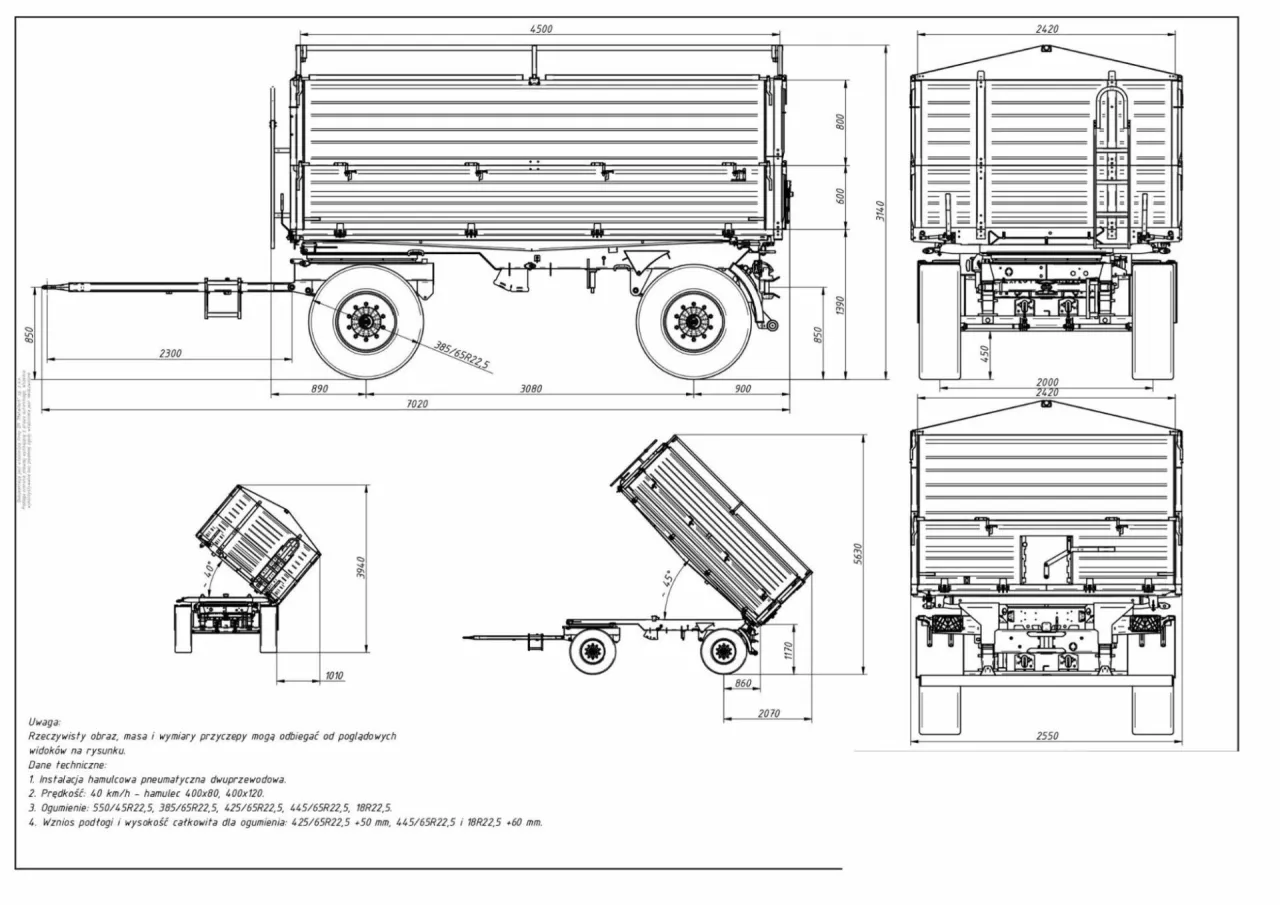

Gdzie szukać inspiracji i gotowych projektów?
W dzisiejszych czasach internet to prawdziwa kopalnia wiedzy. Wiele osób, tak jak ja, szuka gotowych projektów lub rysunków technicznych online, aby ułatwić sobie pracę i uniknąć typowych błędów konstrukcyjnych. Fora internetowe, grupy tematyczne na Facebooku, a także serwisy z ogłoszeniami, gdzie ludzie dzielą się swoimi realizacjami, to świetne miejsca do poszukiwania inspiracji. Warto również przeglądać oferty producentów, aby zobaczyć, jakie rozwiązania stosują w swoich maszynach. Pamiętaj jednak, aby każdy znaleziony projekt traktować jako punkt wyjścia, zawsze dostosowując go do swoich indywidualnych potrzeb i dostępnych materiałów.
Kompletujemy materiały i podzespoły: niezbędnik konstruktora
Wybór odpowiednich materiałów i podzespołów to jeden z najważniejszych etapów budowy. To od nich zależy trwałość, wytrzymałość i przede wszystkim bezpieczeństwo Twojej przyczepy. Nie warto na tym etapie szukać kompromisów, które mogłyby się później zemścić.
Rama i dyszel: jakie profile stalowe wybrać, by konstrukcja była niezniszczalna?
Rama i dyszel to kręgosłup całej konstrukcji, dlatego muszą być wykonane z solidnych materiałów. Najczęściej stosuje się profile stalowe zamknięte (np. 100x50x4 mm) lub ceowniki hutnicze. Wybór grubości ścianki profilu powinien być podyktowany przewidywaną ładownością wozu. Im większe obciążenie, tym grubszy profil. Dyszel, jako element przenoszący siły z ciągnika, również musi być bardzo wytrzymały. Całość konstrukcji ramy i dyszla musi być solidnie spawana, najlepiej metodą MIG/MAG, która zapewnia mocne i trwałe spoiny. Pamiętaj o dokładnym przygotowaniu powierzchni przed spawaniem czystość to podstawa.

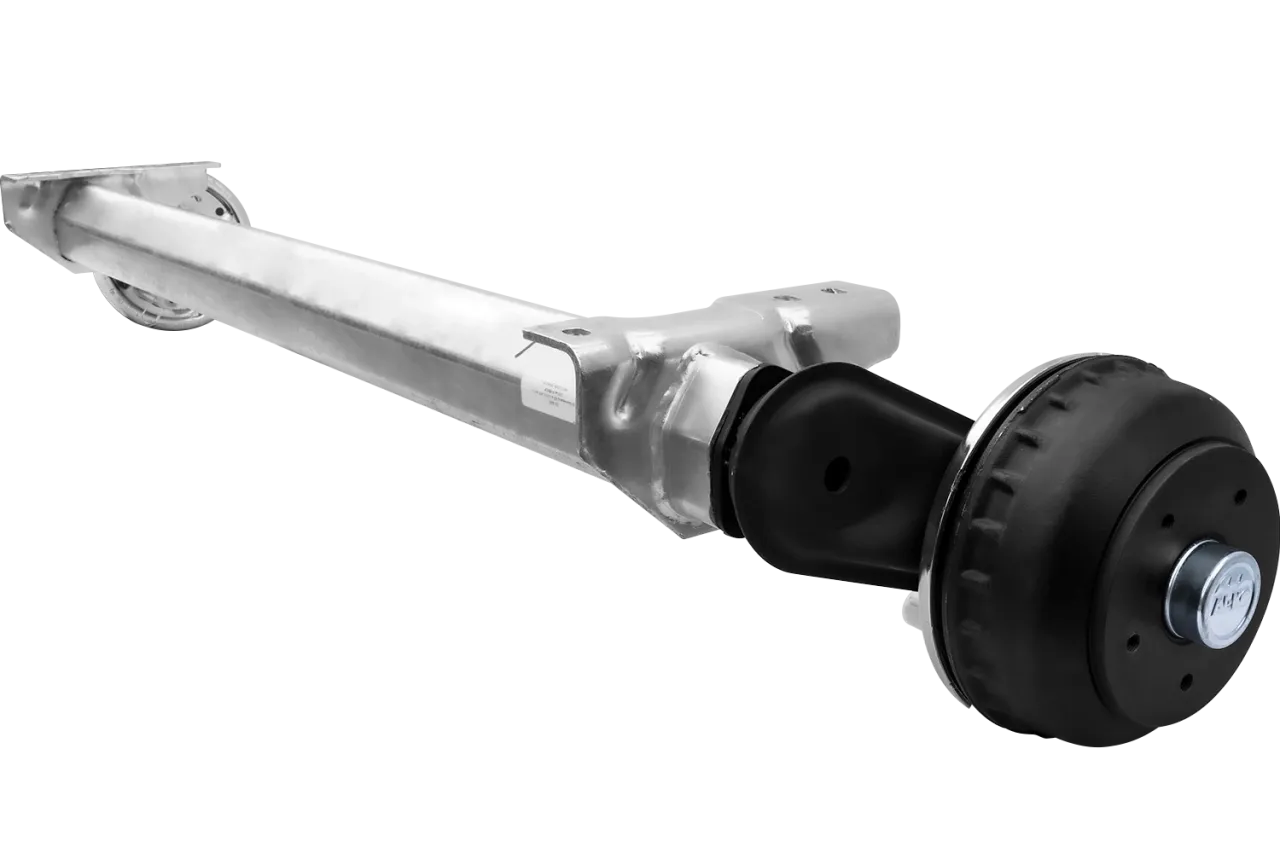

Oś z demontażu sprytny sposób na oszczędność. Jaką wybrać i na co zwrócić uwagę?
Adaptacja osi z samochodów dostawczych (np. Iveco Daily, Ford Transit) lub ciężarowych to popularne i ekonomiczne rozwiązanie. Takie osie często posiadają już zintegrowane hamulce, co znacznie upraszcza budowę układu hamulcowego. Jednak przy wyborze osi z demontażu należy zachować szczególną ostrożność. Oto na co zwrócić uwagę:
- Stan techniczny: Sprawdź, czy oś nie ma widocznych uszkodzeń, pęknięć czy deformacji. Zwróć uwagę na stan łożysk i uszczelnień.
- Zintegrowane hamulce: Upewnij się, że hamulce są w dobrym stanie i nadają się do regeneracji lub dalszej eksploatacji. To duża oszczędność czasu i pieniędzy.
- Dopuszczalna masa całkowita (DMC): Oś musi być przystosowana do przewidywanej DMC Twojej przyczepy. Zbyt słaba oś to zagrożenie dla bezpieczeństwa.
- Rozstaw kół: Dopasuj rozstaw kół do szerokości ramy i wymagań prawnych dotyczących maksymalnej szerokości pojazdu.
Koła, felgi i opony: jak dopasować je do przewidywanej masy całkowitej?
Dobór kół, felg i opon jest ściśle związany z przewidywaną masą całkowitą wozu oraz warunkami, w jakich będzie eksploatowany. Opony muszą mieć odpowiedni indeks nośności, który zapewni bezpieczny transport ładunku. Felgi również muszą być wytrzymałe i dopasowane do piast osi. Warto rozważyć opony rolnicze o większej powierzchni styku z podłożem, jeśli przyczepa będzie często używana w terenie, aby zminimalizować nacisk na glebę i poprawić trakcję. Zawsze sprawdź specyfikację opon i felg, aby upewnić się, że są one odpowiednie do Twojego projektu.
Podłoga i burty: blacha ryflowana, deski czy gotowe panele?
Do wykonania podłogi najczęściej stosuje się blachę stalową (ryflowaną lub gładką o grubości 3-4 mm) lub grube, impregnowane deski. Blacha jest trwała, łatwa w czyszczeniu i odporna na uszkodzenia mechaniczne, ale może być śliska. Deski są lżejsze i zapewniają lepszą przyczepność, ale wymagają regularnej konserwacji. Burty mogą być wykonane z blachy, desek lub gotowych, tłoczonych profili burtowych. Profile burtowe są estetyczne i wytrzymałe, ale droższe. Niezależnie od wyboru materiału, pamiętaj o solidnym systemie zamków i zawiasów, które zapewnią szczelność i bezpieczeństwo ładunku. W przypadku wywrotki, system ten musi być szczególnie wytrzymały.Przechodzimy do działania: budowa wozu krok po kroku
Kiedy projekt jest gotowy, a wszystkie materiały zgromadzone, nadchodzi najbardziej satysfakcjonujący etap faktyczna budowa. To tutaj teoria spotyka się z praktyką, a precyzja i dbałość o szczegóły są kluczowe dla sukcesu całego przedsięwzięcia.
Krok 1: Spawanie ramy głównej i dyszla fundament Twojego wozu
Rozpoczynamy od spawania ramy głównej i dyszla. To fundament Twojego wozu, dlatego musi być absolutnie solidny. Użyj profili stalowych zgodnie z projektem. Przed spawaniem dokładnie wymierz i przygotuj wszystkie elementy, upewniając się, że kąty są proste, a wymiary zgadzają się z planem. Użyj spawarki MIG/MAG, wykonując mocne i estetyczne spoiny. Pamiętaj o zabezpieczeniu antykorozyjnym już na tym etapie oczyszczenie i zagruntowanie spawanych elementów to podstawa. Stabilność całej konstrukcji zależy od precyzji wykonania ramy.
Krok 2: Montaż osi i zawieszenia precyzja to klucz do stabilności
Następnie przystępujemy do montażu osi. Jeśli używasz osi z demontażu, upewnij się, że jest ona w idealnym stanie. Oś musi być zamocowana w sposób zapewniający odpowiedni rozstaw kół i prawidłowe ustawienie względem ramy. To krytyczne dla stabilności i prawidłowego prowadzenia się przyczepy. W przypadku przyczep rolniczych często nie stosuje się skomplikowanego zawieszenia, ale jeśli zdecydujesz się na resory piórowe lub inne rozwiązania, zamontuj je zgodnie z projektem, dbając o symetrię i wytrzymałość mocowań. Niewłaściwe zamocowanie osi może prowadzić do niestabilności i niebezpieczeństwa na drodze.
Krok 3: Układanie podłogi i mocowanie burt tworzymy przestrzeń ładunkową
Po zamocowaniu osi przechodzimy do montażu podłogi i burt. Podłogę, czy to z blachy, czy z desek, należy solidnie przymocować do ramy. Jeśli używasz blachy, możesz ją przyspawać lub przykręcić. Deski należy przykręcić w wielu punktach, aby zapewnić ich stabilność i zapobiec odkształceniom. Burty muszą być również solidnie zamocowane, najlepiej za pomocą wytrzymałych zawiasów i zamków, które umożliwią łatwe otwieranie i zamykanie, jednocześnie zapewniając szczelność i bezpieczeństwo ładunku. W przypadku transportu materiałów sypkich, szczelność burt jest niezwykle ważna.
Krok 4: Instalacja zaczepu i podpory postojowej
Ostatnim etapem konstrukcyjnym jest instalacja zaczepu i podpory postojowej. Zaczep musi być homologowany i dopasowany do tonażu przyczepy. Nigdy nie oszczędzaj na tym elemencie jego awaria może mieć katastrofalne skutki. Zaczep należy solidnie przyspawać lub przykręcić do dyszla, zgodnie z instrukcją producenta. Podpora postojowa, często regulowana, jest niezbędna do stabilizacji przyczepy, gdy jest odłączona od ciągnika. Upewnij się, że jest ona solidnie zamocowana i łatwa w obsłudze. To mały element, ale znacząco wpływa na komfort i bezpieczeństwo użytkowania.
Układy kluczowe dla bezpieczeństwa: hamulce i oświetlenie bez tajemnic
Bezpieczeństwo na drodze to absolutny priorytet. Niezależnie od tego, jak solidnie zbudowałeś ramę, bez sprawnych hamulców i kompletnego oświetlenia Twój wóz nie tylko nie przejdzie badań technicznych, ale przede wszystkim będzie stanowił zagrożenie. To są elementy, na których nie wolno oszczędzać ani iść na kompromisy.
Jak skutecznie zamontować i wyregulować hamulec najazdowy?
Wymagania dotyczące hamulców są ściśle określone przepisami. Każda przyczepa musi posiadać hamulec postojowy. Dodatkowo, w przypadku przyczep o dopuszczalnej masie całkowitej (DMC) powyżej 750 kg, obowiązkowy jest hamulec najazdowy. Dla cięższych przyczep rolniczych często stosuje się hamulce pneumatyczne lub hydrauliczne, zintegrowane z układem ciągnika, co zapewnia znacznie większą siłę hamowania. Montaż hamulca najazdowego wymaga precyzji. Mechanizm najazdowy montuje się na dyszlu, a jego cięgna muszą być poprowadzone w taki sposób, aby nie były narażone na uszkodzenia i działały płynnie. Po montażu konieczna jest dokładna regulacja, aby hamulec działał skutecznie i równomiernie na wszystkie koła. Jeśli nie masz doświadczenia, warto skonsultować się ze specjalistą.Podłączenie instalacji elektrycznej: schemat, który musisz znać

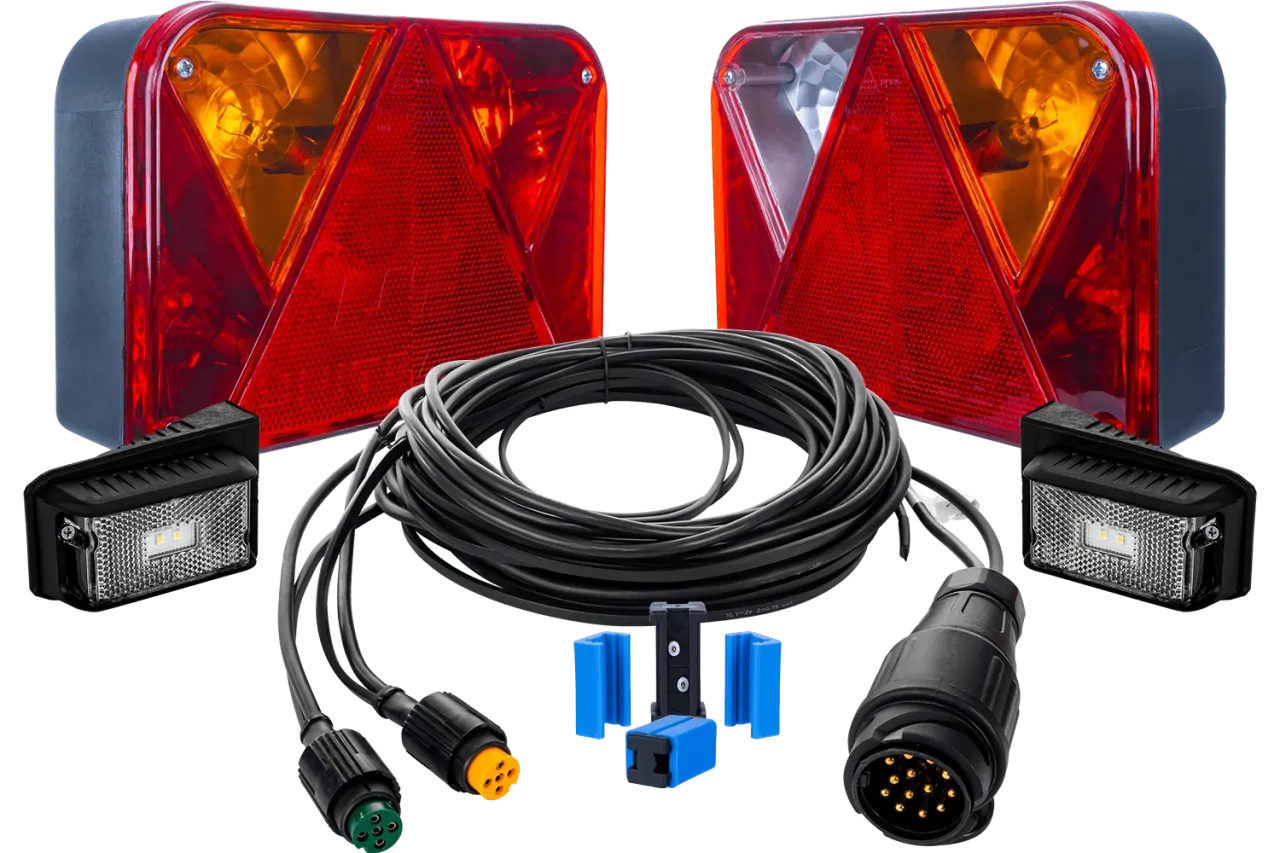

Prawidłowo działająca instalacja elektryczna to podstawa widoczności i komunikacji na drodze. Obowiązkowe elementy oświetlenia to kierunkowskazy, światła pozycyjne tylne, światła stopu oraz oświetlenie tablicy rejestracyjnej. Poniżej przedstawiam uproszczony schemat podłączenia instalacji elektrycznej do ciągnika (standardowe gniazdo 7-pinowe):
| Pin | Funkcja | Kolor przewodu (standard) |
|---|---|---|
| 1 | Kierunkowskaz lewy | Żółty |
| 2 | Światło przeciwmgielne (lub +12V) | Niebieski |
| 3 | Masa (dla pinów 1-8) | Biały |
| 4 | Kierunkowskaz prawy | Zielony |
| 5 | Światła pozycyjne prawe, oświetlenie tablicy | Brązowy |
| 6 | Światła stopu | Czerwony |
| 7 | Światła pozycyjne lewe | Czarny |
Pamiętaj o stosowaniu odpowiednich przekrojów przewodów i solidnych połączeń, aby uniknąć zwarć i awarii.
Obowiązkowe lampy i odblaski: upewnij się, że będziesz widoczny na drodze
Aby Twój wóz był widoczny w każdych warunkach, musisz zamontować wszystkie wymagane elementy oświetlenia i odblasków:
- Tylne światła pozycyjne: Dwa, barwy czerwonej.
- Światła stopu: Dwa, barwy czerwonej.
- Kierunkowskazy: Dwa tylne, barwy żółtej samochodowej.
- Oświetlenie tablicy rejestracyjnej: Jedno lub dwa, barwy białej.
- Trójkąty odblaskowe: Dwa, barwy czerwonej, niesymetryczne (zgodnie z przepisami dla przyczep).
- Boczne światła odblaskowe: Barwy żółtej samochodowej, jeśli długość przyczepy przekracza 6 metrów.
- Przednie światła odblaskowe: Barwy białej, jeśli przyczepa jest szersza niż 1,6 m.
Papierologia bez sekretów: jak legalnie zarejestrować wóz typu SAM?
Zbudowanie solidnego wozu to jedno, ale jego legalna rejestracja to zupełnie inna bajka. To etap, który wymaga cierpliwości, skrupulatności i znajomości przepisów. Bez tego, nawet najlepiej wykonana przyczepa będzie jedynie ozdobą podwórka. Proces rejestracji pojazdu SAM jest niezbędny i wymaga staranności.
Rzeczoznawca i stacja kontroli pojazdów: pierwsze kroki urzędowe
Pierwszymi i kluczowymi krokami w procesie rejestracji są wizyty u rzeczoznawcy samochodowego i w Okręgowej Stacji Kontroli Pojazdów (OSKP). Rzeczoznawca samochodowy oceni zgodność Twojej konstrukcji z przepisami technicznymi, sprawdzi jakość wykonania, użyte materiały i ogólne bezpieczeństwo. To on wystawi opinię, która jest jednym z najważniejszych dokumentów. Następnie, z pozytywną opinią rzeczoznawcy, udajesz się do Okręgowej Stacji Kontroli Pojazdów (OSKP), gdzie Twój wóz przejdzie szczegółowe badanie techniczne. Będzie ono obejmować sprawdzenie hamulców, oświetlenia, układu jezdnego i innych kluczowych elementów. Pozytywny wynik badania w OSKP jest absolutnie niezbędny do dalszych kroków.
Kompletowanie dokumentów: co musisz przygotować dla wydziału komunikacji?
Kiedy masz już pozytywną opinię rzeczoznawcy i zaświadczenie z OSKP, możesz skompletować pozostałe dokumenty dla wydziału komunikacji. Oto lista, co musisz przygotować:
- Wniosek o rejestrację pojazdu (dostępny w wydziale komunikacji).
- Oświadczenie o samodzielnej budowie pojazdu (wzór również dostępny w urzędzie).
- Dowody własności kluczowych komponentów (np. faktury zakupu osi, ramy, zaczepu jeśli kupione jako nowe; umowy kupna-sprzedaży, jeśli używane).
- Pozytywna opinia rzeczoznawcy samochodowego.
- Zaświadczenie z Okręgowej Stacji Kontroli Pojazdów o pozytywnym wyniku badania technicznego.
- Dowód osobisty właściciela.
- Potwierdzenie uiszczenia opłat (za rejestrację, dowód rejestracyjny, tablice).
Nadanie numeru VIN i odbiór tablic: finał procesu rejestracji
Po złożeniu wszystkich dokumentów w wydziale komunikacji, urzędnicy dokonają weryfikacji. Jeśli wszystko będzie w porządku, kolejnym etapem będzie nadanie numeru VIN (Vehicle Identification Number) dla Twojego pojazdu SAM. Jest to unikalny numer identyfikacyjny, który zostanie wybity na ramie wozu. Po nadaniu VIN i uiszczeniu wszystkich opłat, otrzymasz tymczasowy dowód rejestracyjny i tablice rejestracyjne. Po upływie określonego czasu (zazwyczaj 30 dni) będziesz mógł odebrać stały dowód rejestracyjny. Gratulacje! Twój samodzielnie zbudowany wóz jest już w pełni legalny i gotowy do pracy.
Najczęstsze błędy i pułapki: ucz się na cudzych doświadczeniach
Samodzielna budowa przyczepy to fascynujące, ale i wymagające przedsięwzięcie. W trakcie pracy łatwo popełnić błędy, które mogą kosztować czas, pieniądze, a nawet wpłynąć na bezpieczeństwo. Z mojego doświadczenia wiem, że unikanie typowych pułapek to klucz do sukcesu. Warto uczyć się na cudzych doświadczeniach, aby nie powielać tych samych pomyłek.
Przewymiarowanie konstrukcji: dlaczego cięższy nie zawsze znaczy lepszy?
Częstym błędem, zwłaszcza wśród początkujących konstruktorów, jest przewymiarowanie konstrukcji. W obawie o wytrzymałość, używa się zbyt grubych profili stalowych, zbyt ciężkich osi czy nadmiernie masywnych burt. Efekt? Wóz staje się niepotrzebnie ciężki. To prowadzi do zwiększenia masy własnej, co bezpośrednio przekłada się na obniżenie jego ładowności. Pamiętaj, że każdy kilogram masy własnej to kilogram mniej, który możesz legalnie przewieźć. Kluczem jest znalezienie optymalnego balansu między wytrzymałością a wagą, bazując na dokładnym projekcie i obliczeniach.
Oszczędzanie na kluczowych elementach: gdzie nie warto szukać kompromisów?
Chęć oszczędności jest zrozumiała, ale są elementy, na których absolutnie nie warto szukać kompromisów. Mówię tu o ramie, osiach, hamulcach i zaczepie. To są komponenty, które bezpośrednio wpływają na bezpieczeństwo Twoje i innych użytkowników drogi. Użycie słabej stali na ramę, uszkodzonej osi, niesprawnych hamulców czy niehomologowanego zaczepu to proszenie się o kłopoty. Inwestycja w te kluczowe elementy to inwestycja w spokój ducha i bezpieczeństwo na lata. Lepiej wydać trochę więcej na początku, niż później żałować i ponosić znacznie większe koszty napraw czy konsekwencji wypadku.
Przeczytaj również: Opony radialne czy diagonalne do ciągnika? Wybierz z zyskiem!
Zaniedbanie zabezpieczenia antykorozyjnego: jak chronić swój wóz na lata?
Wiele osób po zakończeniu spawania i montażu zapomina o jednym z najważniejszych etapów odpowiednim zabezpieczeniu antykorozyjnym. Stal, z której wykonana jest większość konstrukcji, jest podatna na rdzę, zwłaszcza w warunkach polowych. Zaniedbanie malowania, cynkowania czy stosowania specjalistycznych podkładów antykorozyjnych drastycznie skraca żywotność wozu. Regularne czyszczenie, odtłuszczanie, gruntowanie i malowanie to podstawa. Solidne zabezpieczenie antykorozyjne to inwestycja, która zapewni, że Twoja przyczepa będzie służyć Ci przez wiele lat, zachowując swoją wytrzymałość i estetykę.
