EHR w ciągniku: Co to jest i jak zmienia pracę rolnika?

Współczesne rolnictwo to nieustanne dążenie do efektywności i precyzji. W tym kontekście, system EHR w ciągnikach rolniczych, czyli Elektrohydrauliczne Sterowanie Podnośnikiem, stanowi kamień milowy w rozwoju technologii maszyn. Zrozumienie jego działania jest kluczowe dla każdego operatora, który chce w pełni wykorzystać potencjał swojego sprzętu, zwiększyć komfort pracy i znacząco poprawić wydajność w polu.

EHR w ciągniku to elektroniczne sterowanie podnośnikiem precyzja i komfort pracy

EHR w ciągniku: odszyfrowujemy tajemniczy skrót

Kiedy słyszymy o systemie EHR w ciągniku, często zastanawiamy się, co kryje się za tym tajemniczym skrótem. Otóż EHR to nic innego jak "Elektronische Hubwerksregelung", co w tłumaczeniu z języka niemieckiego oznacza Elektrohydrauliczne Sterowanie Podnośnikiem. Jest to rozwiązanie, które stało się standardem w nowoczesnych maszynach rolniczych, rewolucjonizując sposób obsługi narzędzi zawieszanych.

Zanim EHR zagościło w ciągnikach, operatorzy polegali na mechanicznym sterowaniu trzypunktowym układem zawieszenia (TUZ). Oznaczało to konieczność ręcznego operowania dźwigniami, co często wymagało sporej siły i precyzji, której trudno było osiągnąć w powtarzalny sposób. Ustawienie głębokości pracy czy wysokości podnoszenia było często kwestią "czucia" i doświadczenia, a nie dokładnych parametrów.

System EHR całkowicie zmienił ten obraz. Zamiast mechanicznych połączeń i dźwigni, mamy do czynienia z elektronicznym panelem w kabinie, wyposażonym w pokrętła i przyciski. To właśnie dzięki nim operator może z niezwykłą precyzją ustawić wszystkie parametry pracy podnośnika, co przekłada się na znacznie większy komfort i powtarzalność wykonywanych zadań.

EHR stało się standardem we współczesnym rolnictwie z kilku kluczowych powodów:

• Niezrównana precyzja: Elektroniczne sterowanie pozwala na dokładne ustawienie i utrzymanie parametrów pracy, co jest niemożliwe przy mechanicznych rozwiązaniach.
• Zwiększony komfort operatora: Obsługa podnośnika staje się mniej męcząca i bardziej intuicyjna, co pozwala skupić się na prowadzeniu ciągnika.
• Automatyzacja procesów: System samodzielnie koryguje głębokość pracy czy siłę uciągu, odciążając operatora od ciągłej kontroli.
• Wzrost wydajności pracy: Dzięki precyzji i automatyzacji, maszyny pracują efektywniej, co przekłada się na oszczędność czasu i paliwa.

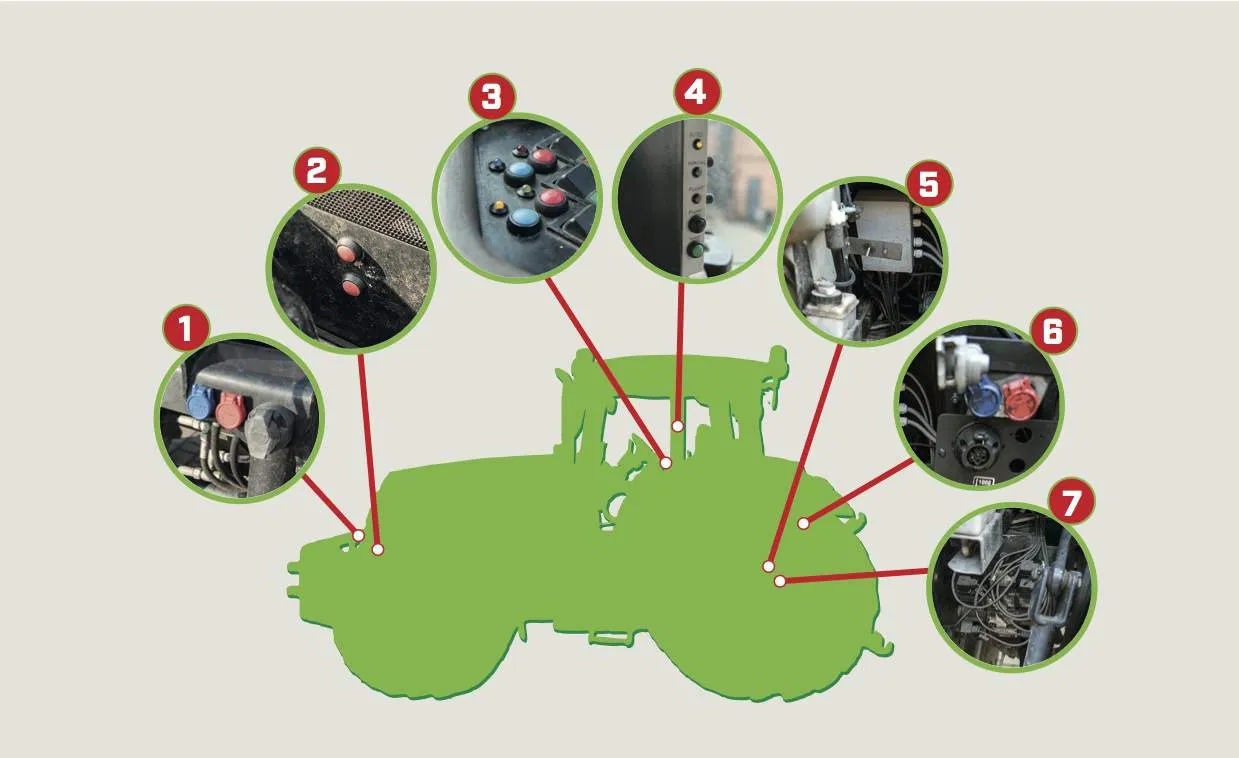

Jak działa system EHR: poznaj jego serce i mózg

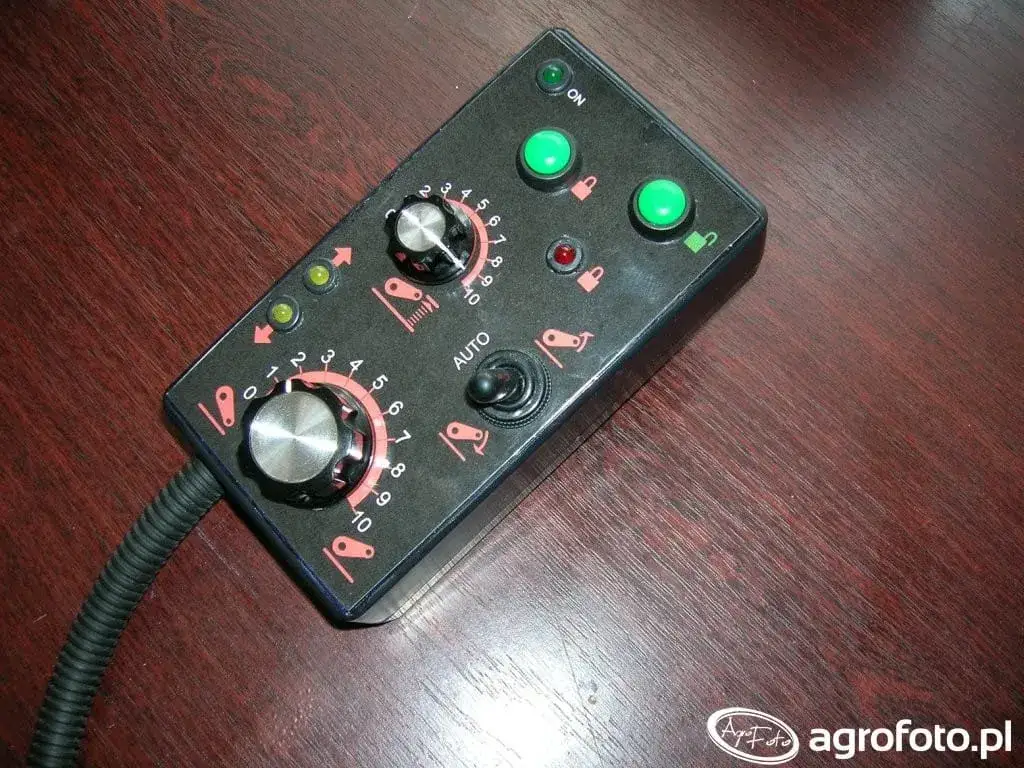

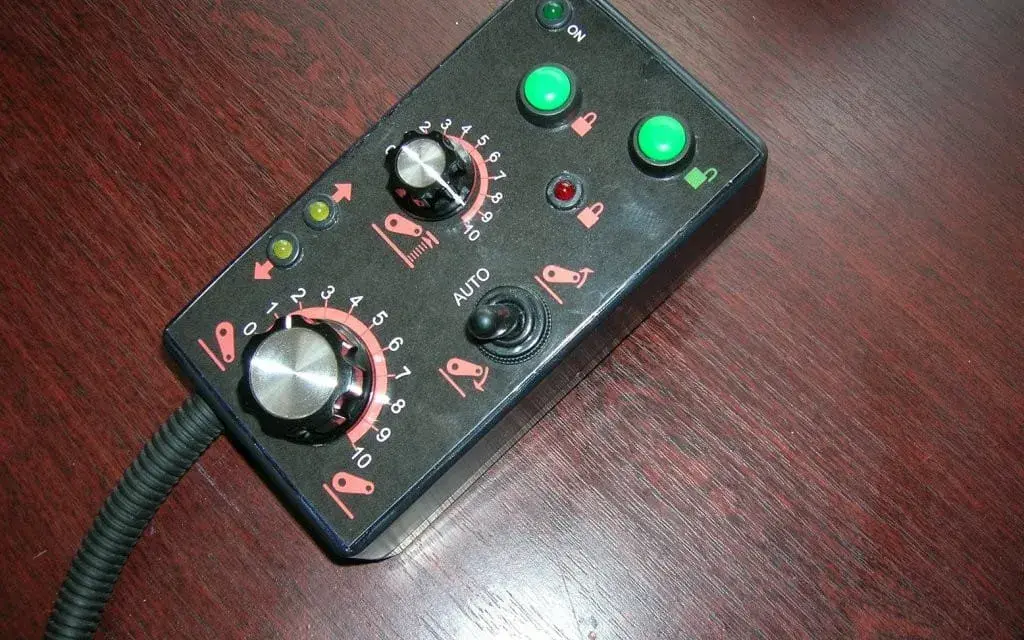

W sercu systemu EHR znajduje się panel sterujący w kabinie. To on jest głównym interfejsem, za pomocą którego operator komunikuje się z podnośnikiem. Składa się z intuicyjnych pokręteł i przycisków, które pozwalają na precyzyjne ustawienie takich parametrów jak głębokość pracy, wysokość podnoszenia, szybkość reakcji czy czułość regulacji. Dzięki temu operator ma pełną kontrolę nad narzędziem bez konieczności odrywania wzroku od pola.

Kluczową rolę w działaniu EHR odgrywają również czujniki. Mamy tu do czynienia przede wszystkim z czujnikami siły, często w postaci sworzni tensometrycznych umieszczonych na dolnych cięgłach TUZ. Mierzą one opór, jaki stawia narzędzie podczas pracy w glebie. Równie ważny jest czujnik położenia, który informuje system o aktualnej wysokości ramion podnośnika. Te komponenty nieustannie zbierają dane o warunkach pracy, przekazując je dalej do sterownika.

Całość tych informacji trafia do sterownika (ECU), który możemy nazwać "mózgiem" systemu EHR. To właśnie ECU przetwarza sygnały zarówno z panelu sterującego, jak i z czujników. Na podstawie tych danych sterownik wysyła precyzyjne polecenia do elektrozaworów. Te z kolei regulują przepływ oleju hydraulicznego do siłowników podnośnika, zamieniając elektroniczne komendy w fizyczne działanie podnoszenie, opuszczanie lub utrzymywanie narzędzia w zadanej pozycji. To właśnie ta cyfrowa precyzja odróżnia EHR od starszych rozwiązań mechanicznych.

Kluczowe tryby pracy EHR: pracuj wydajniej

Jednym z najważniejszych trybów pracy EHR jest regulacja siłowa. Jej głównym zadaniem jest utrzymanie stałego oporu roboczego, czyli siły uciągu, niezależnie od zmienności gleby. Jeśli narzędzie (np. pług) napotka na twardszą ziemię, system automatycznie skoryguje głębokość pracy, lekko podnosząc narzędzie, aby utrzymać zadany opór. Jest to funkcja absolutnie kluczowa podczas orki, ponieważ zapewnia równomierną głębokość pracy i optymalne obciążenie ciągnika, co przekłada się na niższe zużycie paliwa i mniejsze obciążenie silnika.

Kolejnym podstawowym trybem jest regulacja pozycyjna. W tym przypadku system utrzymuje narzędzie na stałej, zadanej wysokości względem ciągnika. Niezależnie od nierówności terenu, ramiona podnośnika starają się utrzymać maszynę na wybranej pozycji. Ten tryb jest idealny do pracy z narzędziami, które wymagają stałej wysokości, takimi jak rozsiewacze nawozów, opryskiwacze czy siewniki, gdzie precyzyjne ustawienie ma wpływ na równomierny rozkład materiału.

System EHR oferuje również regulację mieszaną, która stanowi połączenie cech regulacji siłowej i pozycyjnej. Operator może ustawić proporcje, w jakich system ma reagować na zmiany oporu i wysokości. To zapewnia elastyczność i pozwala na znalezienie optymalnego kompromisu między precyzyjnym utrzymaniem głębokości a stałym obciążeniem silnika, co jest przydatne w zmiennych warunkach polowych. Z kolei pozycja pływająca to tryb, w którym narzędzie może swobodnie kopiować teren, co jest nieocenione przy pracy z maszynami takimi jak kosiarki czy brony talerzowe, które wymagają elastycznego dopasowania do nierówności podłoża. Korzystanie z regulacji siłowej jest optymalne przy orce, pozycyjna sprawdzi się przy rozsiewaniu nawozów, mieszana przy uprawie przedsiewnej, a pływająca przy koszeniu czy bronowaniu.

Praktyczne korzyści z EHR: co zyskujesz na co dzień

Jedną z najbardziej odczuwalnych korzyści z systemu EHR jest jego niezrównana precyzja. Zapomnijmy o pracy "na oko" i ciągłym korygowaniu dźwigniami. Dzięki elektronicznym pokrętłom i przyciskom, operator może ustawić parametry pracy z dokładnością do ułamka centymetra. To gwarantuje powtarzalność każdego przejazdu, optymalne wykorzystanie narzędzi i minimalizację strat, co jest szczególnie ważne przy drogich nawozach czy środkach ochrony roślin.

System EHR to także ogromny krok w kierunku automatyzacji pracy. Kiedy system samodzielnie utrzymuje zadaną głębokość orki czy siłę uciągu, operator zostaje odciążony od ciągłej kontroli podnośnika. Może on skupić się na prowadzeniu ciągnika, monitorowaniu innych parametrów pracy maszyny czy po prostu na bezpiecznym poruszaniu się po polu. To nie tylko zwiększa komfort, ale także redukuje zmęczenie, co jest kluczowe podczas długich dni roboczych.

Niezwykle praktyczną funkcją, którą doceniam jako operator, jest sterowanie TUZ z zewnątrz ciągnika. Przyciski umieszczone na tylnych błotnikach pozwalają na podnoszenie i opuszczanie ramion podnośnika bez konieczności wchodzenia do kabiny. To rozwiązanie jest nieocenione podczas samodzielnego podczepiania i odczepiania maszyn, oszczędzając czas i wysiłek, a także zwiększając bezpieczeństwo pracy.

EHR to również ochrona dla Twojego sprzętu. System aktywnie tłumi drgania ciężkich maszyn zawieszonych na TUZ podczas jazdy, zwłaszcza na nierównościach. Działa to jak amortyzator, chroniąc nie tylko układ hydrauliczny i konstrukcję ciągnika przed nadmiernymi obciążeniami, ale także samą maszynę przed uszkodzeniami. To przekłada się na dłuższą żywotność sprzętu i mniejsze koszty serwisowania.

Dodatkowe zaawansowane funkcje i korzyści systemu EHR to:

• Możliwość precyzyjnej regulacji szybkości podnoszenia i opuszczania narzędzia, co jest ważne przy delikatnych operacjach.
• Ustawienie maksymalnej wysokości podnoszenia, aby uniknąć kolizji z przeszkodami lub uszkodzenia maszyny.
• Funkcja szybkiego podnoszenia na uwrociach, która automatycznie podnosi narzędzie na zadaną wysokość po dotarciu do końca pola.
• Zwiększona wydajność dzięki lepszemu wykorzystaniu siły uciągu, co minimalizuje poślizg kół i pozwala na efektywniejsze przeniesienie mocy na podłoże.
• Niższe zużycie paliwa i opon dzięki optymalnemu obciążeniu ciągnika i redukcji poślizgu.

Czy Twój stary ciągnik może mieć EHR? Modernizacja w pigułce

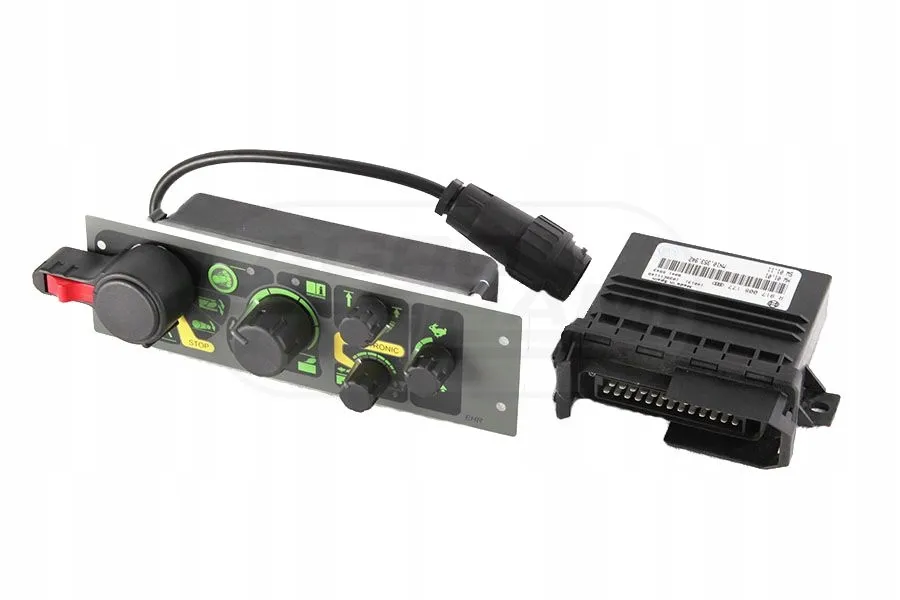

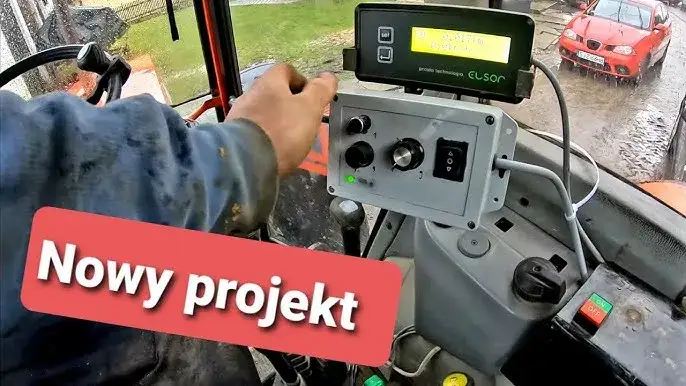

Dobra wiadomość dla właścicieli starszych ciągników! Na polskim rynku dostępne są specjalne zestawy do modernizacji, tak zwane "retrofit", które pozwalają na doposażenie maszyn, takich jak popularne Ursusy czy Zetory, w system elektronicznego sterowania podnośnikiem. Firmy oferują rozwiązania, takie jak ESP czy HPS Plus, które zapewniają funkcjonalność bardzo zbliżoną do fabrycznych systemów EHR. Dzięki nim, nawet starszy ciągnik może zyskać nowoczesne możliwości, znacząco poprawiając komfort i precyzję pracy.

Chociaż pokusa samodzielnego montażu systemu EHR może być silna, stanowczo odradzam projekty "zrób to sam" bez odpowiedniej wiedzy. Montaż i kalibracja takiego systemu wymagają zaawansowanej wiedzy technicznej i doświadczenia, aby zapewnić nie tylko precyzję działania, ale przede wszystkim bezpieczeństwo operatora i maszyny. Lepiej powierzyć to zadanie specjalistom.

Przeczytaj również: Przegląd ciągnika rolniczego: Ceny, zakres, kary. Uniknij błędów!

Najczęstsze problemy i awarie systemu EHR: jak je rozpoznać?

Mimo swojej zaawansowanej technologii, system EHR, jak każde urządzenie, może ulec awarii. Najczęstsze przyczyny problemów to uszkodzenia czujników zarówno czujnika położenia, jak i czujników siły. Mogą one ulec zużyciu mechanicznemu, uszkodzeniu elektrycznemu lub po prostu zabrudzeniu, co zakłóca przesyłanie prawidłowych danych do sterownika. Często spotykane są również problemy z przewodami i złączami, które podlegają wibracjom i zmiennym warunkom środowiskowym. W większości nowoczesnych ciągników diagnostyka awarii EHR wymaga podłączenia do komputera diagnostycznego, który odczyta kody błędów i wskaże potencjalne źródło problemu.

Niezwykle ważnym aspektem, o którym często się zapomina, jest prawidłowa kalibracja systemu EHR. Po każdej wymianie komponentów, takiej jak czujniki czy sterownik, a nawet po niektórych naprawach mechanicznych podnośnika, konieczne jest przeprowadzenie kalibracji. Jest to proces, który "uczy" system jego zakresów pracy i punktów odniesienia, zapewniając jego poprawne i precyzyjne działanie. Zaniedbanie kalibracji może prowadzić do nieprawidłowych reakcji podnośnika i obniżenia efektywności pracy.

Podsumowując, choć na polach wciąż pracują starsze ciągniki bez EHR, system ten stał się de facto standardem w nowoczesnym rolnictwie. Oferuje on niezrównane korzyści w zakresie precyzji, komfortu i wydajności pracy, które w znaczący sposób przekładają się na ekonomię gospodarstwa. Inwestycja w ciągnik z EHR lub modernizacja starszej maszyny to krok w stronę bardziej efektywnego i mniej obciążającego rolnictwa.
