Czujnik różnicy ciśnień DPF - jak odróżnić awarię od zapchania?

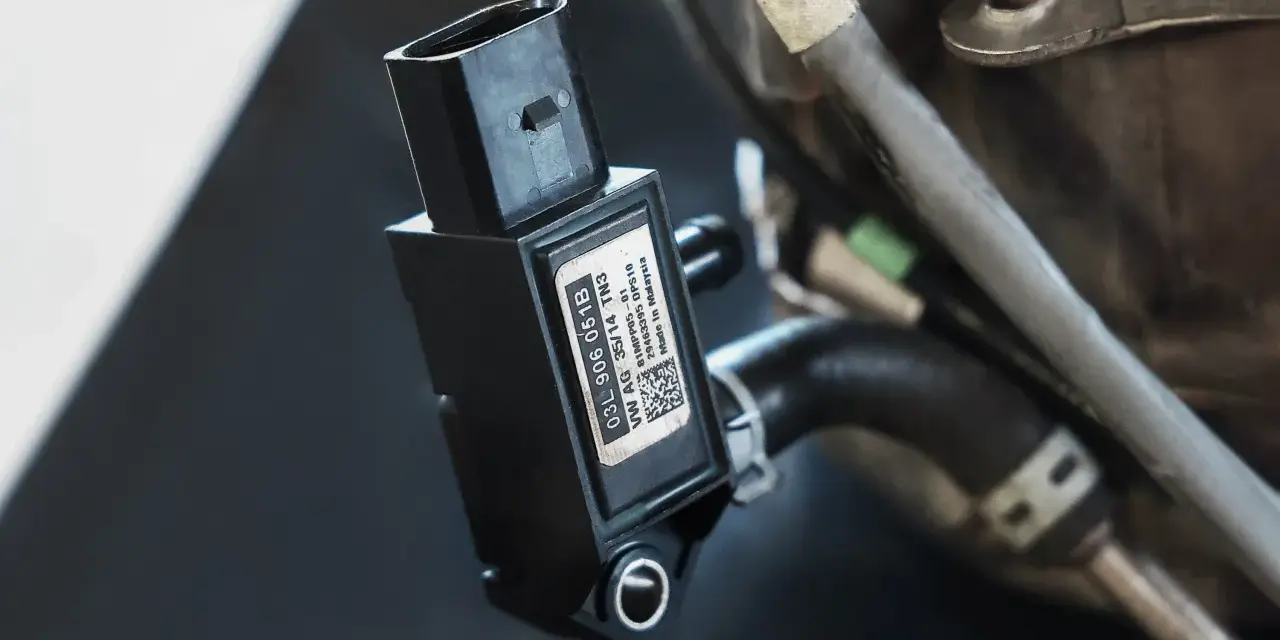

W dieslu mały element potrafi zadecydować o tym, czy filtr cząstek stałych będzie się regenerował w odpowiednim momencie, czy zacznie generować spadek mocy i błędy w sterowniku. To właśnie czujnik różnicy ciśnień porównuje ciśnienie spalin przed i za DPF, a z tych danych ECU wyciąga wniosek o obciążeniu filtra, potrzebie wypalania i stanie całego układu. Poniżej wyjaśniam, jak ten element działa, jakie daje objawy przy awarii, jak go diagnozować i kiedy problem leży w sensorze, a kiedy w samym filtrze albo przewodach pomiarowych.

Jak działa pomiar przed i za filtrem w praktyce

Filtr cząstek stałych zatrzymuje sadzę, ale nie robi tego bez konsekwencji dla przepływu spalin. Im więcej osadu zbiera wkład ceramiczny, tym większy staje się opór i różnica ciśnień po obu stronach filtra. Właśnie ten sygnał jest dla sterownika ważną wskazówką, bo mówi mu, czy DPF pracuje normalnie, czy zaczyna się zapełniać.

W praktyce wygląda to prosto: jeden króciec pomiarowy zbiera informację sprzed filtra, drugi spod jego wyjścia. Elektronika porównuje oba odczyty i na tej podstawie ocenia stan układu. To ważne, bo sam filtr nie „mówi” sterownikowi, ile ma sadzy w środku - kontrola odbywa się pośrednio, przez opór przepływu.

Trzeba też pamiętać o istotnym ograniczeniu: sensor widzi przede wszystkim zmianę ciśnienia, a nie cały obraz zużycia filtra. Sadza może się wypalić podczas regeneracji, ale popiół zostaje i z czasem nadal ogranicza drożność wkładu. Dlatego układ może wyglądać na sprawny po jednej regeneracji, a mimo to dalej mieć problem z przepływem. Kiedy to już jasne, łatwiej zrozumieć, dlaczego sterownik potrzebuje dodatkowych danych z innych czujników.

Co jeszcze bierze pod uwagę sterownik silnika

Sam odczyt różnicy ciśnień nie wystarcza, żeby poprawnie sterować regeneracją. ECU zwykle łączy ten sygnał z informacjami o temperaturze spalin, obciążeniu silnika i ilości zasysanego powietrza. Dopiero zestaw takich danych daje sensowny obraz tego, czy filtr rzeczywiście trzeba wypalać, czy problem pojawił się gdzieś indziej.

To podejście ma duże znaczenie diagnostyczne. Jeśli sensor pokazuje coś podejrzanego, ale temperatury są nielogiczne albo przepływ powietrza nie zgadza się z obciążeniem, sterownik może zareagować zupełnie inaczej niż przy zwykłym zapchaniu filtra. Z mojego punktu widzenia to jeden z powodów, dla których nie warto wymieniać części „na ślepo”.

W nowszych dieslach taki układ współpracuje z całym systemem oczyszczania spalin, a nie tylko z jednym elementem. Gdy odczyty są spójne, filtr może regenerować się w odpowiednim momencie, a spalanie i emisja pozostają pod kontrolą. Jeśli jednak dane się rozjeżdżają, sterownik zaczyna podejrzewać usterkę i wtedy pojawiają się pierwsze objawy. To dobry moment, żeby odróżnić awarię sensora od faktycznie zapchanego DPF.

Objawy awarii, które łatwo pomylić z zapchanym filtrem

Największy problem w tej usterce polega na tym, że objawy bywają bardzo podobne do klasycznego zapchania filtra. Samochód traci moc, zapala kontrolkę silnika albo sygnalizuje problem z DPF, a kierowca zakłada od razu najgorszy scenariusz. Tymczasem winny bywa tylko układ pomiarowy albo przewody, które doprowadzają do niego ciśnienie.

W praktyce są dwa typowe scenariusze. Przy zaniżonym odczycie filtr może zapychać się szybciej, bo regeneracja przychodzi za późno. Przy zawyżonym sygnale układ wypala się zbyt często, co podnosi spalanie, zwiększa ilość rozrzedzonego oleju i męczy cały układ wydechowy. Najgorsze jest to, że objawy obu przypadków mogą wyglądać niemal identycznie z perspektywy kierowcy, dlatego diagnostykę trzeba robić po kolei, a nie na skróty.

To prowadzi do najważniejszego pytania: jak sprawdzić, czy winny jest sam sensor, jego instalacja, czy już sam filtr. I właśnie temu poświęcam następny krok.

Jak diagnozuję taki problem krok po kroku

Ja zaczynam od danych bieżących, nie od części. Najpierw podpinam diagnostykę OBD i sprawdzam, jakie błędy zapisał sterownik oraz w jakich warunkach zostały zarejestrowane. To zwykle od razu zawęża obszar poszukiwań: czy problem dotyczy sygnału, temperatury, obwodu elektrycznego, czy po prostu rzeczywistego oporu przepływu w filtrze.

1. Odczytuję błędy i zapisane parametry z momentu usterki.
2. Patrzę na wartości ciśnienia na biegu jałowym i przy wyższych obrotach.
3. Sprawdzam przewody pomiarowe pod kątem pęknięć, stopienia, sadzy i kondensatu.
4. Kontroluję zasilanie, masę i sygnał czujnika, jeśli układ elektroniczny tego wymaga.
5. Porównuję wynik z objawami filtra: czy DPF rzeczywiście jest obciążony, czy tylko układ pomiarowy kłamie.

Najczęstszy błąd początkujących diagnostów polega na tym, że patrzą tylko na sam czujnik. Tymczasem zatkany przewód potrafi oszukać elektronikę równie skutecznie jak uszkodzony element. Zdarza się też, że po wymianie czujnika błąd wraca, bo prawdziwym problemem był filtr z dużą ilością popiołu albo nieszczelność w układzie wydechowym. Dlatego test dynamiczny ma większą wartość niż samo kasowanie błędu.

Jeśli auto nie pokazuje sensownych danych z OBD, a model jest starszy, czasem trzeba sięgnąć po pomiar mechaniczny albo porównać odczyty z innym, pewnym samochodem o podobnym układzie. W takich przypadkach liczy się nie tylko wiedza, ale też cierpliwość. Gdy diagnoza jest już uporządkowana, dopiero wtedy można sensownie rozmawiać o naprawie i kosztach.

Wymiana i koszty, czyli kiedy kończy się naprawa czujnika, a zaczyna problem z DPF

Wymiana samego elementu pomiarowego bywa stosunkowo prosta, ale tylko wtedy, gdy wcześniej potwierdzisz, że reszta układu jest sprawna. Przewody trzeba prowadzić dokładnie tak, jak przewidział producent. Zamiana stron, zagięcie wężyka albo załamanie po montażu potrafią stworzyć identyczne objawy jak wada nowej części. W praktyce po montażu często trzeba też skasować błędy, a w niektórych autach wykonać adaptację lub wymuszoną regenerację.

Orientacyjne koszty w Polsce wyglądają zwykle tak, ale zawsze zależą od marki, wersji silnika i dostępności części:

Wnioski są proste: sam czujnik zwykle jest tańszy niż filtr, ale tani zamiennik nie zawsze rozwiązuje problem. Jeśli ma zły zakres pomiarowy albo słabą zgodność z elektroniką auta, sterownik może źle oceniać zapełnienie filtra. Z mojego doświadczenia właśnie tutaj najłatwiej o pozorną oszczędność, która kończy się powrotem do warsztatu.

W cięższych pojazdach i starszych konstrukcjach sytuacja bywa jeszcze bardziej wymagająca. W jednym z przypadków opisywanych przez HELLA już około 0,3 bara nadciśnienia wystarczyło, by uszkadzać turbosprężarkę, co pokazuje, że ignorowanie oporu w wydechu może szybko pociągnąć za sobą kolejne awarie. To dobry argument, żeby nie odkładać diagnostyki na później. Po naprawie pozostaje jeszcze kwestia nawyków, które decydują o trwałości całego układu.

Jak wydłużyć życie filtra i nie wracać z tym samym błędem

Najlepsza profilaktyka w dieslu nie jest spektakularna, ale działa. Filtr cząstek stałych potrzebuje warunków do regeneracji, więc samochód użytkowany wyłącznie na krótkich odcinkach będzie miał trudniej niż auto, które regularnie osiąga właściwą temperaturę pracy. To nie znaczy, że diesel nie nadaje się do miasta, ale wymaga większej dyscypliny serwisowej.

• Nie ignoruję pierwszych komunikatów o DPF, bo zwłoka zwykle kończy się droższą naprawą.
• Sprawdzam stan przewodów po każdej większej ingerencji w wydech lub turbosprężarkę.
• Używam oleju zgodnego z wymaganiami producenta, bo popiół z nieodpowiedniego oleju skraca życie filtra.
• Dbam o układ wtryskowy i EGR, bo nadmiar sadzy zaczyna się często dużo wcześniej niż w samym DPF.
• Po dłuższych trasach obserwuję, czy regeneracje przebiegają normalnie, zamiast gasić auto w połowie procesu.

Warto też pamiętać o jednej rzeczy, którą kierowcy często bagatelizują: filtr może być mechanicznie sprawny, a mimo to wymagać już czyszczenia z powodu popiołu. Tego nie wypali żadna regeneracja. Jeśli auto ma duży przebieg, a układ ciągle prosi o wypalanie, sam sensor nie zawsze będzie winny. Czasem to po prostu sygnał, że filtr zbliża się do końca swojej praktycznej wydolności.

Im spokojniej i dokładniej podejdziesz do tematu, tym większa szansa, że unikniesz wymiany pół układu wydechowego tylko dlatego, że pierwszy objaw został źle odczytany. A to prowadzi już do ostatniego, bardzo praktycznego etapu.

Co sprawdzić, zanim kupisz nowy czujnik albo filtr

Jeśli miałbym wskazać jedną rzecz, która oszczędza najwięcej pieniędzy, byłaby to kolejność działań. Najpierw odczyt błędów, potem dane bieżące, następnie stan przewodów i dopiero na końcu decyzja o części. Taki porządek zmniejsza ryzyko nietrafionego zakupu i pozwala oddzielić usterkę elektryczną od faktycznie zapchanego filtra.

• Sprawdź, czy błąd wraca od razu po skasowaniu, czy dopiero po jeździe.
• Porównaj odczyty na biegu jałowym i przy podwyższonych obrotach.
• Obejrzyj przewody pod kątem sadzy, pęknięć, stopienia i załamań.
• Upewnij się, że filtr nie jest zapełniony popiołem, którego nie usunie zwykła regeneracja.
• Jeśli wymieniasz część, wybieraj element zgodny z numerem katalogowym i parametrami auta.

W przypadku problemów z DPF najwięcej zyskuje się nie na szybkiej wymianie, tylko na dobrej diagnozie. Jeśli układ pomiarowy, przewody i filtr zostaną sprawdzone w odpowiedniej kolejności, łatwiej uniknąć kosztów, które nie rozwiązują przyczyny. Właśnie tak podchodzę do tego tematu: spokojnie, technicznie i bez zgadywania, bo w układzie wydechowym zgadywanie zwykle wychodzi najdrożej.
