Najkrócej: zawór EGR zwykle siedzi między układem wydechowym a dolotowym, najczęściej przy głowicy i w górnej lub tylnej części silnika. W tym artykule pokazuję, jak go namierzyć w benzynie i dieslu, po czym rozpoznać właściwy element oraz kiedy trzeba szukać dalej, bo w danym modelu EGR jest zintegrowany z chłodnicą albo schowany pod osprzętem. Dorzucam też praktyczne uwagi o filtrze powietrza i filtrze cząstek stałych, bo to właśnie one najczęściej mieszają obraz podczas diagnostyki.
Najkrótsza droga do namierzenia EGR w samochodzie
- Szukaj połączenia między kolektorem wydechowym a dolotowym - to najpewniejszy trop w każdym silniku.
- W dieslu EGR bardzo często pracuje razem z chłodnicą EGR i metalową rurą prowadzącą spaliny.
- W benzynie zawór bywa bliżej przepustnicy i kolektora ssącego, czasem pod plastikową osłoną.
- Nie myl EGR z obudową filtra powietrza ani z filtrem cząstek stałych - to inne elementy układu.
- Jeśli komora silnika jest ciasna, dostęp do EGR może być od strony grodzi albo od spodu auta.
Gdzie najczęściej szukać zaworu EGR
Jeżeli mam wskazać jedno miejsce startowe, to zawsze zaczynam od obszaru między kolektorem wydechowym a kolektorem dolotowym. Kolektor wydechowy zbiera spaliny z cylindrów, a kolektor dolotowy rozprowadza świeże powietrze do silnika - właśnie między tymi dwoma punktami EGR wprowadza część spalin z powrotem do układu.
W praktyce wygląda to tak: zawór EGR najczęściej znajduje się przy głowicy silnika, zwykle wysoko, z boku albo z tyłu jednostki napędowej. W starszych konstrukcjach widać go jako osobny element z membraną i cienkim przewodem podciśnienia. W nowszych autach częściej jest częścią większego modułu, połączonego z chłodnicą EGR, przewodami metalowymi i elektroniką sterującą.
| Typ silnika | Typowe miejsce montażu | Co zwykle widać na pierwszy rzut oka | Na co uważać |
|---|---|---|---|
| Benzynowy | Przy kolektorze dolotowym, często blisko przepustnicy i głowicy | Mały korpus, wtyczka elektryczna albo przewód podciśnienia | Łatwo pomylić go z elementami dolotu lub zaworem odmy |
| Diesel | Pomiędzy wydechem a dolotem, często z chłodnicą EGR | Metalowa rura, nagar, moduł przy kolektorze dolotowym | Układ bywa schowany za turbiną lub pod osłoną silnika |
| Turbo benzyna | Blisko turbosprężarki, kolektora dolotowego lub za silnikiem | Krótszy odcinek rur, więcej osprzętu w jednym miejscu | W ciasnej komorze dostęp bywa możliwy dopiero od spodu |
| Układ z chłodnicą EGR | Na styku wydechu, chłodnicy i dolotu | Większy zespół niż sam zawór, często z przewodami płynu chłodzącego | Nie myl chłodnicy z samym zaworem - to nie jest ten sam element |
Najważniejsza zasada jest prosta: EGR nie siedzi przy filtrze powietrza, tylko przy przepływie spalin i dolotu. Gdy wiem, gdzie szukać tych dwóch punktów, dużo szybciej orientuję się w komorze silnika, nawet jeśli producent przykrył pół auta plastikiem. I właśnie od tego przechodzę do rozpoznawania samego elementu, bo lokalizacja to dopiero połowa zadania.
Jak rozpoznać EGR bez rozbierania połowy auta
Najłatwiej rozpoznać go po tym, że łączy dwa światy: wydech i dolot. Jeśli widzisz metalową rurę z nagarem, korpus z elektryczną wtyczką albo cienki przewód podciśnienia, jesteś bardzo blisko. W praktyce patrzę na trzy cechy jednocześnie, bo pojedynczy detal potrafi mylić.
- Połączenie z wydechem - to najpewniejszy trop, bo EGR pracuje na spalinach.
- Położenie przy kolektorze dolotowym - zawór zwykle oddaje spaliny właśnie do dolotu.

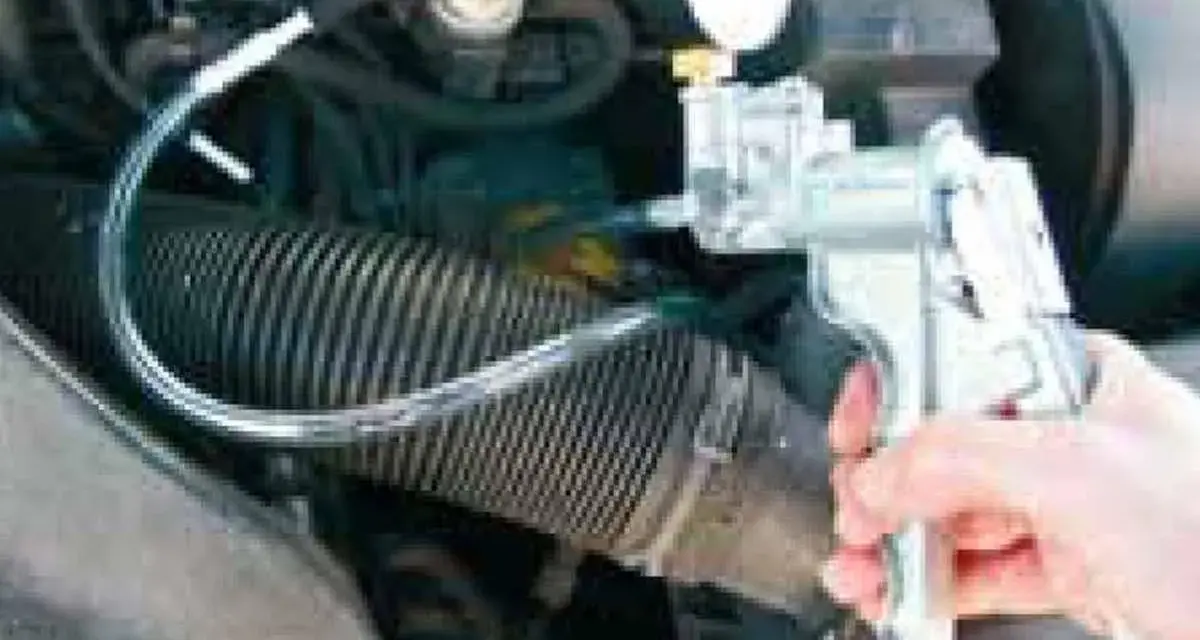

- Wtyczka albo przewód podciśnienia - starsze układy używają membrany, nowsze sterowania elektronicznego.
- Ślady sadzy wokół łączeń - czarny nalot często zdradza miejsce pracy układu.
- Chłodnica EGR obok zaworu - w wielu dieslach to znak, że patrzysz na właściwy fragment zespołu.
Warto pamiętać o jednej rzeczy: chłodnica EGR to nie sam zawór. Zdarza się, że ktoś ogląda większy moduł i uważa, że znalazł wyłącznie zawór, a potem zamawia złą część. Jeśli mam wątpliwości, szukam przebiegu metalowej rury i punktu, w którym spaliny wchodzą do kolektora dolotowego. To zwykle wystarcza, by odróżnić EGR od innych elementów pod maską.
Dlaczego w jednym aucie widać go od razu, a w innym prawie wcale
Różnica wynika głównie z układu silnika. W autach z silnikiem poprzecznym EGR bardzo często ląduje przy grodzi, czyli od strony kabiny, więc od góry widać go tylko częściowo. W układach wzdłużnych bywa wygodniej, bo zawór i rurki są bardziej odsłonięte z boku jednostki napędowej.
Duże znaczenie ma też turbo. Turbosprężarka skraca drogę spalin, ale zagęszcza osprzęt, więc EGR i chłodnica potrafią zniknąć pod przewodami, osłoną silnika albo obudową dolotu. W prostym silniku namierzenie zaworu zajmuje mi zwykle 5-15 minut. W ciasnym dieslu z chłodnicą EGR i rozbudowanym dolotem samo oglądanie może zająć 30-60 minut, zanim w ogóle pomyśli się o demontażu.
Na widoczność wpływa też konstrukcja producenta. Jedni prowadzą rurę EGR bardzo krótko i czytelnie, inni ukrywają ją pod plastikiem, przy turbinie albo za kolektorem. Dlatego nie przywiązuję się do jednego schematu - najpierw patrzę na przebieg spalin, dopiero potem na sam korpus zaworu. To oszczędza mnóstwo czasu i nie prowadzi do zgadywania.
Jak znaleźć EGR krok po kroku bez zgadywania
Jeśli mam znaleźć EGR szybko i bez rozbierania pół komory, idę zawsze tą samą kolejnością. To działa zarówno w starszych autach, jak i w nowszych konstrukcjach, w których zawór bywa ukryty za osprzętem.
- Poczekaj, aż silnik wystygnie - okolice EGR potrafią być bardzo gorące.
- Odnajdź kolektor wydechowy lub turbinę - to stamtąd zaczyna się tor spalin.
- Śledź metalową rurę prowadzącą do dolotu - zwykle właśnie ona naprowadza na zawór.
- Szukaj korpusu z wtyczką elektryczną albo przewodem podciśnienia - to najczęstszy znak rozpoznawczy.
- Sprawdź okolice kolektora dolotowego i przepustnicy - w benzynie EGR bywa właśnie tam.
- Jeśli układ jest zabudowany, zajrzyj od strony grodzi lub od spodu - w wielu modelach to jedyny sensowny dostęp.
- Gdy nadal nie masz pewności, sięgnij po schemat konkretnego silnika - kod silnika jest tu bardziej pomocny niż ogólny opis modelu auta.
Ja nie zgaduję po samej osłonie silnika, bo ona niewiele mówi. Znacznie lepiej działa proste prześledzenie toru: wydech, rura, chłodnica, zawór, dolot. Jeśli po kilku minutach nadal nie wiadomo, gdzie patrzeć, to zwykle znak, że producent schował cały moduł głębiej, a nie że EGR „nie ma” pod maską. Wtedy przechodzę do kolejnego kroku i sprawdzam, jaką rolę w tej diagnostyce odgrywają filtry.
Jak filtry wpływają na diagnozę EGR
To właśnie na tym etapie najczęściej pojawia się zamieszanie. Filtr powietrza nie jest miejscem montażu EGR, ale jego stan ma znaczenie dla pracy całego dolotu. Gdy wkład jest zaniedbany, przepływ powietrza spada, a osady w kolektorze i przy zaworze mogą narastać szybciej. Nie przesuwa to zaworu w inne miejsce, ale potrafi przyspieszyć objawy brudnego układu.
Filtr cząstek stałych to z kolei osobny temat. W dieslu DPF i EGR często się ze sobą kojarzą, bo oba elementy wpływają na emisję spalin, ale to dwa różne układy. Czasem symptomy są podobne - spadek mocy, tryb awaryjny, błędy związane z przepływem powietrza - więc łatwo postawić złą diagnozę. Filtr kabinowy nie ma natomiast żadnego związku z położeniem zaworu EGR i nie warto szukać go w tym obszarze.
| Element | Co ma wspólnego z EGR | Co warto z niego wyczytać |
|---|---|---|
| Filtr powietrza | Wpływa na jakość i ilość powietrza w dolocie | Jeśli jest zapchany, układ dolotowy szybciej się brudzi |
| Filtr cząstek stałych | Jest osobnym układem, ale objawy awarii mogą być podobne | Nie myl problemu z DPF z usterką samego zaworu |
| Filtr kabinowy | Nie ma praktycznego związku z EGR | Nie pomaga w lokalizacji zaworu i nie powinien być punktem odniesienia |
Jeżeli w dolocie widzę tłusty nagar, nie zakładam od razu awarii samego zaworu. Często problem tworzy się na styku EGR, odmy i słabo serwisowanego dolotu. Właśnie dlatego przy diagnozie warto patrzeć szerzej niż tylko na jedną część.
Na co patrzę od razu po namierzeniu zaworu
Kiedy już wiem, gdzie siedzi EGR, sprawdzam trzy rzeczy: szczelność połączeń, stan przewodów i ilość nagaru wokół łączeń. To najszybszy sposób, żeby odróżnić zwykłe zabrudzenie od problemu, który wymaga już czyszczenia albo wymiany elementu.
- czy wtyczka elektryczna siedzi pewnie i nie ma śladów korozji,
- czy przewód podciśnienia nie jest spękany, jeśli układ jest sterowany membraną,
- czy przy chłodnicy EGR nie ma śladów wycieku płynu chłodniczego,
- czy na łączeniach nie widać świeżej sadzy, która sugeruje nieszczelność,
- czy dolot nie jest pokryty grubą warstwą osadu, bo wtedy problem zwykle nie kończy się na samym zaworze.
Jeśli widać tylko suchy nalot, często wystarcza czyszczenie i kontrola dolotu. Jeżeli pojawia się sadza, ślady płynu chłodniczego albo luźne połączenia, nie traktuję tego jako drobiazgu. W takim układzie ważne jest już nie tylko to, gdzie jest EGR, ale też co dzieje się wokół niego i dlaczego ten fragment silnika brudzi się szybciej niż reszta. To właśnie tam najczęściej zaczyna się sensowna diagnostyka.
