W układzie zasilania i zapłonu jeden mały element potrafi zdecydować o tym, czy silnik odpali od razu, czy zacznie szarpać i gasić kontrolkę błędu. W artykule pokazuję, jak działa czujnik halla, gdzie pracuje w silniku, po czym poznać jego usterkę i jak odróżnić awarię samego elementu od problemu w wiązce albo rozrządzie. Dorzucam też praktyczne wskazówki diagnostyczne, żeby nie wymieniać części „na ślepo”.
Najważniejsze rzeczy, które warto zapamiętać o sensorze w silniku
- W wielu silnikach to właśnie sensor Halla podaje sterownikowi informację o położeniu wału lub wałka rozrządu.
- Największą zaletą tego rozwiązania jest stabilny, cyfrowy sygnał już przy niskich obrotach.
- Objawy awarii bywają mylące: od problemów z rozruchem po gaśnięcie na ciepło i wypadanie zapłonów.
- Sam błąd z testera nie wystarcza do diagnozy, bo podobne objawy daje też wiązka, koło impulsowe albo rozrząd.
- Przy wymianie liczy się zgodność po numerze OE, typie sygnału i prawidłowym odstępie montażowym.
Jak działa sensor Halla w silniku
Mechanizm jest prosty, ale bardzo skuteczny. Element wykorzystuje zjawisko Halla: kiedy pole magnetyczne zmienia się pod wpływem ruchu koła impulsowego albo znacznika, elektronika wewnątrz sensora przełącza stan i wysyła do sterownika wyraźny sygnał prostokątny. Dzięki temu ECU wie, gdzie znajduje się wał korbowy lub wałek rozrządu i z jaką prędkością się obraca.
W praktyce to właśnie stabilność odczytu robi największą różnicę. Taki układ dobrze pracuje przy niskich obrotach, nie gubi się tak łatwo jak czujnik indukcyjny i zwykle daje sterownikowi czytelniejszą informację podczas rozruchu. Ja patrzę na to tak: im bardziej precyzyjny ma być moment zapłonu i wtrysku, tym bardziej opłaca się korzystać z cyfrowego sygnału z sensora Halla.
To wyjaśnia, dlaczego w samochodach ten typ czujnika spotyka się głównie tam, gdzie elektronika musi dokładnie wiedzieć, co dzieje się w środku silnika.
Gdzie ten sensor pracuje najczęściej

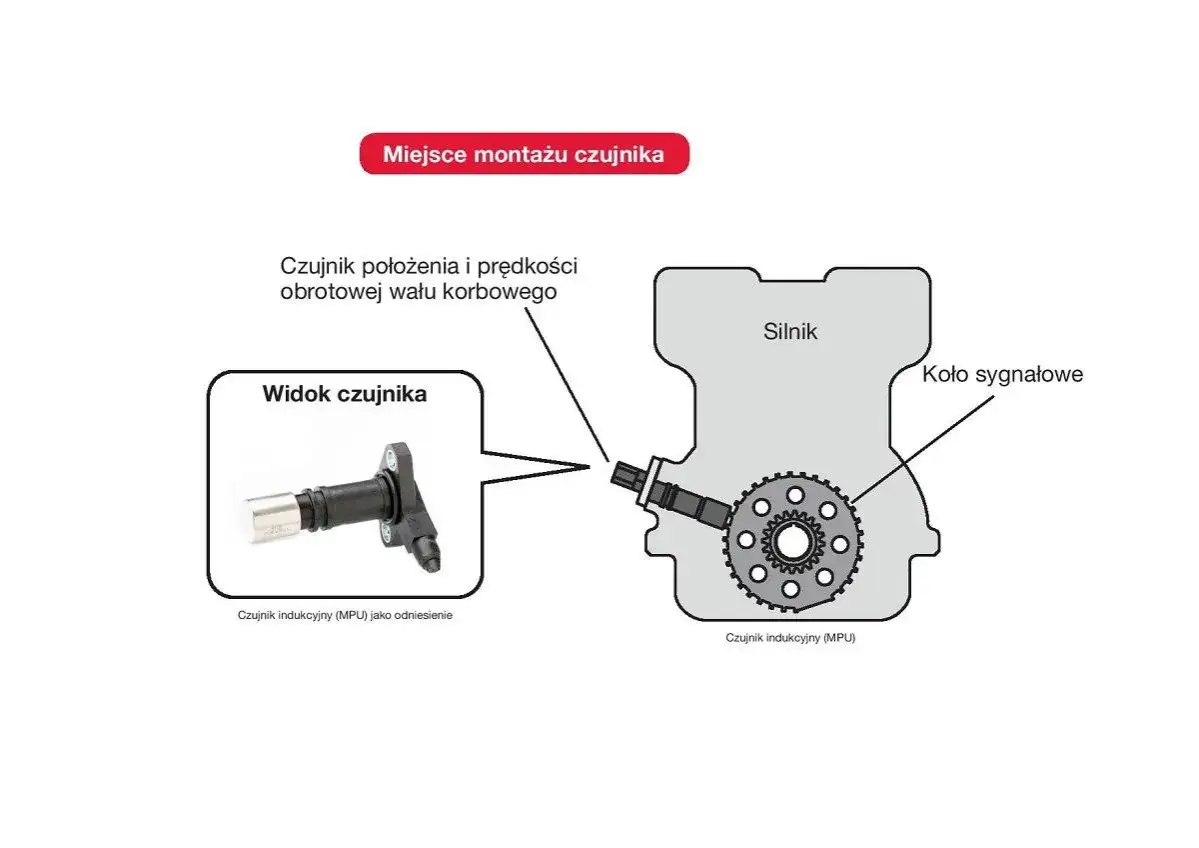

Najbardziej typowe miejsce to wałek rozrządu, bo sterownik potrzebuje informacji o fazie pracy cylindrów i synchronizacji wtrysku. W wielu konstrukcjach sensor trafia też na wał korbowy, a w niektórych silnikach obsługuje dodatkowo pomiar prędkości obrotowej lub kontrolę innych elementów układu napędowego. Warto przy tym pamiętać, że nie każdy czujnik położenia wału jest Halla - część aut nadal korzysta z rozwiązania indukcyjnego.| Zastosowanie | Co mierzy | Po co sterownikowi | Co zwykle zdradza usterkę |
|---|---|---|---|
| Wałek rozrządu | Fazę rozrządu i położenie cylindra | Synchronizację wtrysku i zapłonu | Trudniejszy rozruch, nierówna praca, kontrolka błędu |
| Wał korbowy | Prędkość obrotową i dokładne położenie | Precyzyjne sterowanie zapłonem i dawką paliwa | Brak odpalenia, gaśnięcie, brak sygnału obrotów |
| Elementy pomocnicze | Obroty lub położenie dodatkowego mechanizmu | Kontrolę pracy osprzętu i bezpieczeństwa układu | Wahania wskazań, błędy funkcji dodatkowych |
Właśnie dlatego przy diagnozie zawsze zaczynam od ustalenia, co dokładnie ten sensor ma mierzyć. Bez tego łatwo pomylić objaw z przyczyną, a to prowadzi prosto do niepotrzebnych kosztów.
Jakie objawy dają usterki i kiedy winny nie jest sam sensor
Uszkodzenie rzadko wygląda elegancko. Silnik może kręcić rozrusznikiem, ale nie odpalać, gasnąć po rozgrzaniu, szarpać pod obciążeniem albo zapalać kontrolkę MIL. Bosch zwraca uwagę, że przy takich awariach często pojawiają się też wypadanie zapłonów, nierówna praca na biegu jałowym i wyraźny spadek osiągów.
- Silnik odpala dopiero po kilku próbach.
- Gaśnie po rozgrzaniu, a po ostygnięciu znów pracuje normalnie.
- Na wolnych obrotach pojawia się nierówna praca i szarpanie.
- Sterownik zapisuje błędy związane z położeniem wału lub wałka.
- W czasie jazdy auto potrafi chwilowo stracić moc.
Tu łatwo się pomylić, bo identyczne objawy daje uszkodzona wiązka, zaśniedziałe złącze, zbyt duża szczelina montażowa albo problem z kołem impulsowym. Zdarza się też, że winny jest sam rozrząd, a nie elektronika. Jeśli silnik zachowuje się niestabilnie tylko czasami, nie zakładam od razu, że sam element padł - najpierw sprawdzam cały tor sygnału.
To prowadzi prosto do diagnostyki, która w praktyce daje najlepszą odpowiedź, zamiast zgadywania na podstawie samych objawów.
Jak diagnozuję go krok po kroku
Zaczynam od odczytu błędów i danych bieżących, ale nie kończę na kodzie z testera. DENSO podkreśla, że przy takich elementach bardzo pomocny jest oscyloskop albo podgląd przebiegu sygnału podczas kręcenia silnikiem, bo dopiero wtedy widać, czy czujnik faktycznie generuje stabilny impuls. To rozsądne podejście, bo sam zapis błędu mówi tylko, że układ widzi niezgodność, a nie to, gdzie dokładnie leży problem.

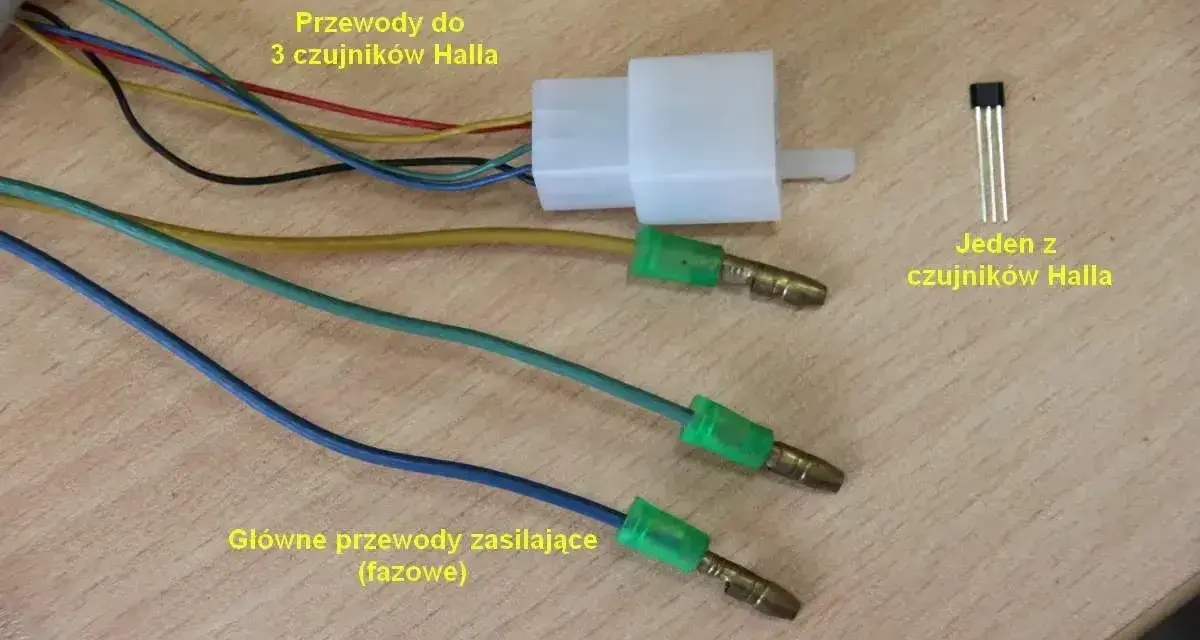

- Sprawdzam zasilanie, masę i przewód sygnałowy. W wielu konstrukcjach sensor pracuje na 5 V i ma trzy przewody.
- Oglądam wtyczkę oraz wiązkę. Przetarty kabel, wilgoć lub luźny pin potrafią symulować uszkodzenie elementu.
- Mierzę przebieg podczas rozruchu. Szukam czytelnego, powtarzalnego sygnału prostokątnego, a nie przypadkowych skoków.
- Porównuję odczyt z wału i wałka. Brak synchronizacji często wskazuje na problem z fazami rozrządu albo kołem sygnałowym.
- Kontroluję odstęp od koła impulsowego i stan znacznika. Zabrudzenie, opiłki lub bicie mechaniczne potrafią zniekształcić pomiar.
Jeśli sygnał jest poprawny, a silnik nadal pracuje źle, szukam dalej w instalacji, sterowniku albo mechanice rozrządu. Taka kolejność pozwala uniknąć wymiany sprawnych części i zwykle oszczędza więcej niż sama cena sensora.
Kiedy diagnoza potwierdzi winowajcę, zostaje już tylko dobór właściwej części i montaż bez drobnych błędów, które później wracają jak bumerang.
Wymiana i dobór części bez kosztownych pomyłek
Na polskim rynku nowy element do popularnego auta kosztuje orientacyjnie od około 40 do 190 zł, zależnie od marki, numeru OE i dostępności. Robocizna w warsztacie zwykle zamyka się w przedziale około 100-500 zł, ale końcowa cena mocno zależy od tego, jak łatwo dostać się do czujnika. W praktyce nie płaci się więc tylko za część, ale za cały czas potrzebny na bezpieczny montaż.
Najczęstszy błąd? Zakup części „podobnej” zamiast zgodnej z konkretnym silnikiem. Sensor Halla i czujnik indukcyjny nie są zamienne, nawet jeśli wyglądają podobnie. Różnią się zasilaniem, typem sygnału, liczbą pinów i często także geometrią montażu. Ja zawsze sprawdzam numer OE, długość przewodu, kształt wtyczki i zalecany luz roboczy, bo to właśnie te detale decydują, czy naprawa zadziała od razu.
- Dobieraj część po numerze OEM albo po VIN.
- Nie montuj nowego sensora w zabrudzonym gnieździe.
- Nie ignoruj luzu montażowego względem koła impulsowego.
- Jeśli producent przewiduje dystans lub podkładkę, załóż dokładnie taki sam element.
- Po wymianie skasuj błędy i sprawdź pracę silnika na zimno oraz po rozgrzaniu.
Po poprawnej wymianie układ zwykle wraca do stabilnego rozruchu i równej pracy, ale przy tych awariach zawsze warto spojrzeć szerzej niż tylko na sam element.
Na co jeszcze patrzę przy problemach z odczytem położenia
Najwięcej fałszywych diagnoz widzę wtedy, gdy ktoś skupia się wyłącznie na samym sensorze, a pomija mechanikę. Przestawiony rozrząd, zużyty napinacz, uszkodzone koło impulsowe albo nadmiar opiłków przy magnesie potrafią udawać awarię elektroniki bardzo przekonująco. Do tego dochodzi jeszcze spadek napięcia przy rozruchu - akumulator i ładowanie też mają znaczenie.
- Sprawdź, czy koło impulsowe nie ma wyszczerbień lub bicia.
- Skontroluj stan paska, łańcucha i napinacza.
- Zobacz, czy w okolicy sensora nie ma metalicznych opiłków.
- Oceń, czy silnik nie traci synchronizacji tylko na ciepło.
- Po naprawie wykonaj jazdę próbną i ponowny odczyt błędów.
To właśnie te drobiazgi najczęściej decydują o tym, czy usterka wróci po kilku dniach, czy zniknie na dobre.
