Najważniejsze informacje o czujniku faz rozrządu
- Element przekazuje sterownikowi informację o położeniu wałka, dzięki czemu można precyzyjnie sterować wtryskiem, zapłonem i zmiennymi fazami rozrządu.
- Najczęstsze objawy usterki to trudny rozruch, nierówne obroty, spadek mocy, gaśnięcie na ciepło i kontrolka silnika.
- Kody z grupy P0340 i P0341 są ważną wskazówką, ale same w sobie nie przesądzają jeszcze o winie czujnika.
- Multimetr pomoże sprawdzić zasilanie i masę, ale do oceny jakości sygnału najlepiej użyć oscyloskopu albo zaawansowanego testera z parametrami bieżącymi.
- W Polsce koszt części zwykle mieści się w widełkach od kilkudziesięciu do kilkuset złotych, a robocizna najczęściej zaczyna się od około 100 zł.

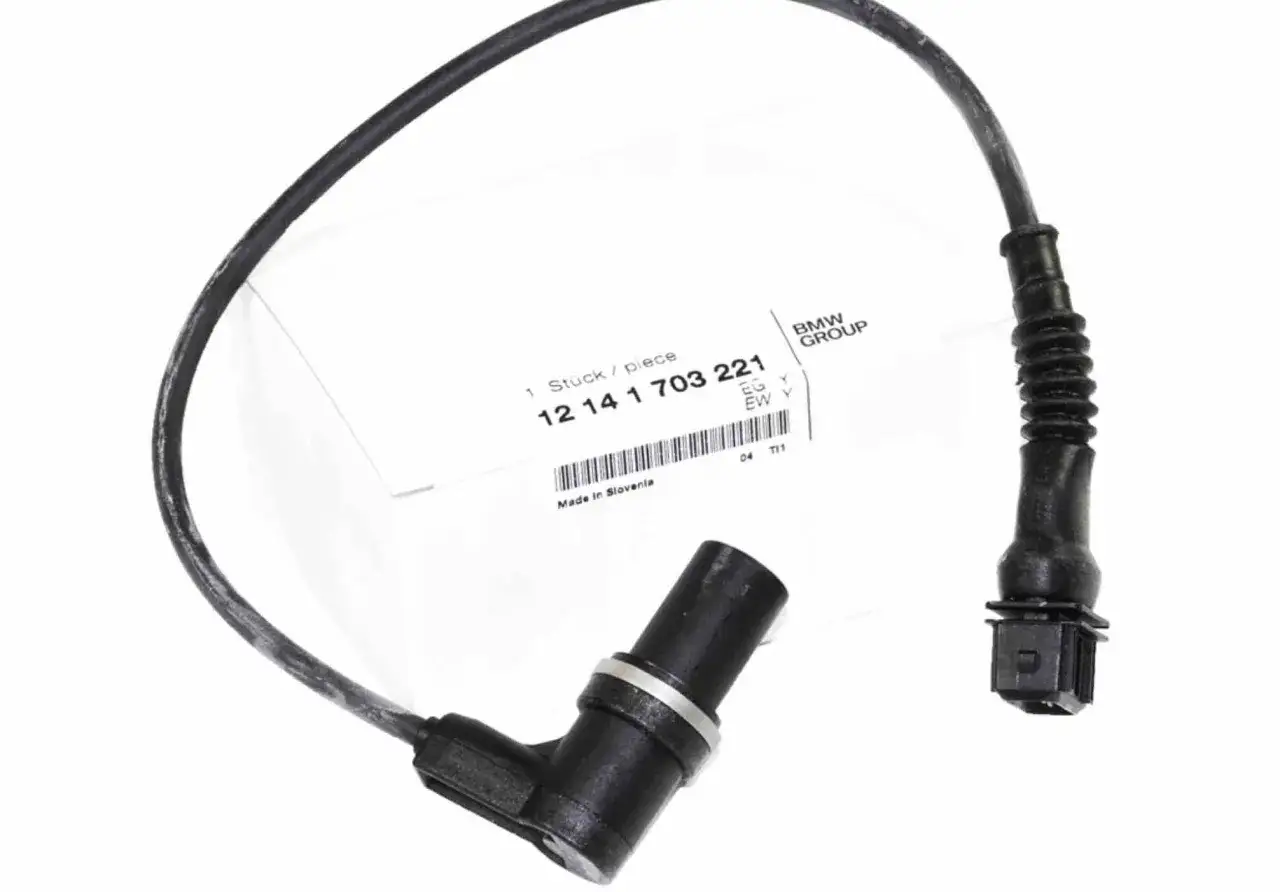

Jak działa ten element i co dokładnie kontroluje
W praktyce ten czujnik ma jedno zadanie: powiedzieć sterownikowi, w jakiej fazie pracy znajduje się wałek rozrządu. Komputer silnika łączy tę informację z sygnałem z wału korbowego i dzięki temu wie, kiedy konkretny cylinder jest w górnym martwym punkcie, kiedy trzeba podać paliwo i kiedy uruchomić zapłon. W nowoczesnych jednostkach z wtryskiem sekwencyjnym to nie detal, tylko fundament poprawnej pracy.
W wielu autach element działa na zasadzie efektu Halla, czyli wykrywa zmianę pola magnetycznego i zamienia ją na sygnał elektryczny czytelny dla sterownika. W starszych konstrukcjach spotyka się też czujniki indukcyjne, które generują sygnał przy przejściu zębów lub znaczników przed elementem pomiarowym. Różnica jest ważna, bo inny będzie sposób diagnozy, a inna odporność na zakłócenia przy małych obrotach.
Największe znaczenie ma to, że elektronika nie patrzy na ten sygnał w oderwaniu od reszty. Jeśli coś rozjeżdża synchronizację wałka i wału, sterownik to widzi i próbuje korygować pracę silnika. Kiedy korekta przestaje wystarczać, pojawiają się objawy, które kierowca odczuwa już bardzo wyraźnie. I właśnie od tego zaczyna się praktyczna diagnostyka.
Jak rozpoznać awarię i nie pomylić jej z problemem rozrządu
Awaria nie zawsze wygląda spektakularnie. Czasem silnik tylko lekko nierówno pracuje na biegu jałowym, a czasem po prostu długo kręci i dopiero po chwili łapie. Z mojego punktu widzenia najbardziej zdradliwe są objawy, które pojawiają się na ciepło albo tylko sporadycznie, bo łatwo wtedy uznać, że wszystko jest w porządku.
| Objaw | Co zwykle sugeruje | Co trzeba jeszcze sprawdzić |
|---|---|---|
| Trudny rozruch, szczególnie po rozgrzaniu | Przerywany sygnał czujnika albo problem z zasilaniem i masą | Wtyczkę, wiązkę, akumulator, czujnik wału korbowego |
| Nierówne obroty i szarpanie | Rozjazd synchronizacji wtrysku i zapłonu | Rozrząd, napinacz, nastawnik faz, koło sygnałowe |
| Kontrolka silnika i tryb awaryjny | Sterownik wykrył brak spójności sygnału | Kody usterek, parametry bieżące, instalację elektryczną |
| Gaśnięcie zaraz po odpaleniu | Sygnał zanika pod obciążeniem albo po zmianie temperatury | Przewody przy głowicy, stan złączy, sam element pomiarowy |
Jeśli w pamięci usterek pojawiają się kody z grupy P0340 lub P0341, traktuję je jako ważny trop, ale nie jako wyrok. Gdy dochodzą kody korelacji wałka i wału, podejrzewam już nie sam czujnik, tylko mechaniczne przestawienie rozrządu albo problem z układem zmiennych faz. To właśnie jest moment, w którym wielu kierowców niepotrzebnie wymienia część na ślepo.
W praktyce najgorszy błąd polega na tym, że ktoś kasuje błąd, odpala auto i uznaje sprawę za zamkniętą. Jeśli usterka wraca po kilku uruchomieniach albo po rozgrzaniu silnika, trzeba iść krok dalej. Następny krok to już normalny, uporządkowany pomiar, a nie zgadywanie.
Jak sprawdzić sygnał krok po kroku
Ja zaczynam od danych bieżących, nie od odkręcania czegokolwiek. Najpierw sprawdzam, czy sterownik widzi obroty, czy sygnał wałka jest stabilny i czy w momencie rozruchu w ogóle pojawia się synchronizacja. Dopiero potem sięgam po miernik, bo sam błąd w pamięci nie mówi jeszcze, co naprawdę zawiodło.
| Metoda | Co pokazuje | Ograniczenie |
|---|---|---|
| Odczyt kodów i danych zamrożonych | Kiedy i w jakich warunkach pojawiła się usterka | Nie rozróżnia bezpośrednio czujnika od mechaniki |
| Kontrola zasilania i masy | Czy czujnik ma warunki do pracy | Nie pokaże jakości samego przebiegu sygnału |
| Oględziny wtyczki i wiązki | Korozję, olej w złączu, pęknięte przewody | Nie wykryje chwilowych zakłóceń pod obciążeniem |
| Multimetr | Napięcie zasilania, ciągłość przewodów, podstawowe zwarcia | Nie pokazuje pełnego przebiegu sygnału |
| Oscyloskop | Kształt sygnału, zakłócenia, przerwy i synchronizację | Wymaga doświadczenia w interpretacji przebiegu |
- Odczytaj kody usterek i zapisz warunki, w których się pojawiły.
- Sprawdź zasilanie, masę i stan wtyczki przy samym czujniku.
- Skontroluj przewód na całej długości, zwłaszcza tam, gdzie biegnie przy gorących elementach.
- Porównaj sygnał z wałka z sygnałem wału korbowego, najlepiej na oscyloskopie dwukanałowym.
- Jeśli sygnał jest poprawny, a problem zostaje, wróć do rozrządu mechanicznego i układu zmiennych faz.
To podejście oszczędza pieniądze i czas. W wielu przypadkach sam czujnik jest sprawny, a winna okazuje się wiązka albo przestawiony rozrząd. Zanim więc zamówisz nową część, sprawdź, co dokładnie pokazuje sygnał, bo właśnie tam najczęściej kryje się odpowiedź.

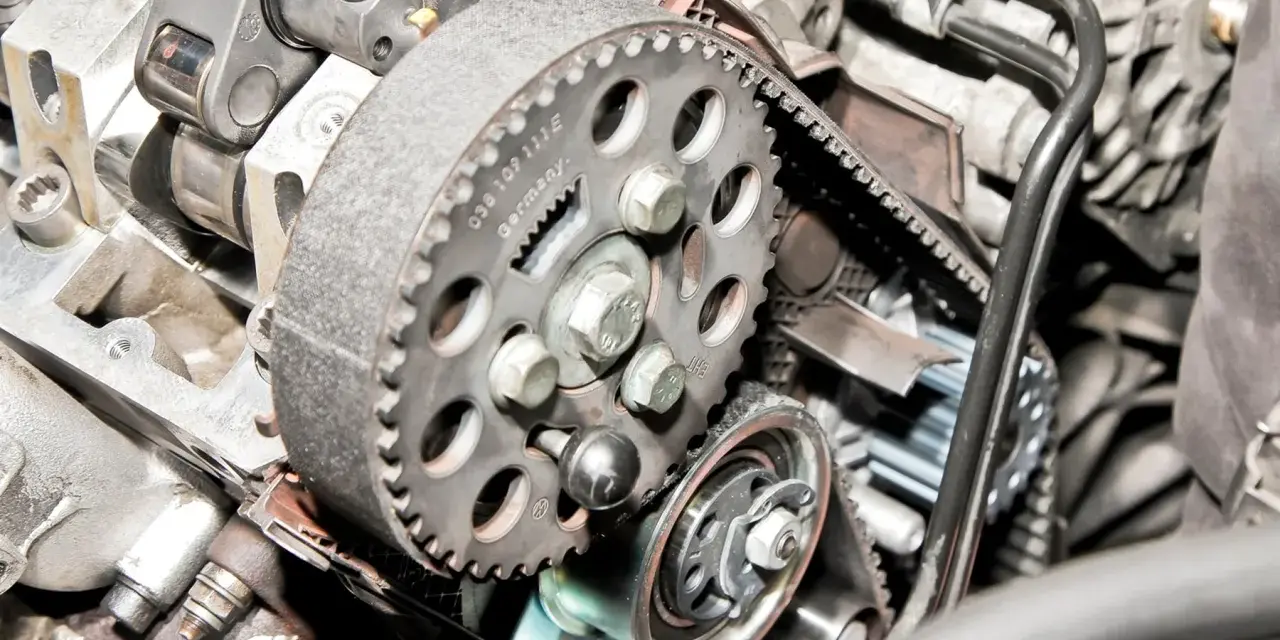

Gdzie jest zamontowany i jakie są jego odmiany
W silniku benzynowym lub diesla ten element najczęściej siedzi przy głowicy, w pobliżu końca wałka rozrządu, czasem pod plastikową osłoną rozrządu albo przy pokrywie zaworów. W jednostkach z dwoma wałkami mogą być dwa osobne czujniki: dla wałka ssącego i wydechowego. To ważne, bo błąd dotyczący jednego z nich nie mówi automatycznie nic o drugim.
Rodzaje sygnału
| Typ | Jak pracuje | Co warto o nim wiedzieć |
|---|---|---|
| Hall | Reaguje na zmianę pola magnetycznego i generuje sygnał cyfrowy | Jest bardzo popularny w nowszych autach, dobrze radzi sobie przy niskich obrotach |
| Indukcyjny | Wytwarza sygnał podczas przejścia elementów metalowych obok cewki pomiarowej | Częściej spotykany w starszych konstrukcjach, bywa bardziej wrażliwy na warunki pracy |
Przeczytaj również: Amortyzatory KYB - Excel-G czy Gas-A-Just? Sprawdź jak wybrać
Miejsca montażu
W praktyce dostęp do tego elementu bywa bardzo różny. W jednym aucie wymienisz go od góry w kilkanaście minut, w innym trzeba zdjąć obudowę filtra powietrza, osłonę silnika albo dojść do niego od strony grodzi. W niektórych konstrukcjach problemem nie jest sama część, tylko miejsce, w którym producent ją umieścił.
To właśnie dostęp do montażu najczęściej decyduje o czasie pracy i cenie naprawy. Dlatego zanim zamówisz część, dobrze jest sprawdzić nie tylko numer katalogowy, ale też sposób demontażu. Następny krok to już realne koszty i decyzja, czy naprawa ma sens właśnie teraz.Ile kosztuje naprawa i kiedy wymiana ma sens
Sama wymiana tego elementu zwykle nie jest skomplikowana, ale jej koszt zależy od trzech rzeczy: ceny części, dostępu do czujnika i tego, czy przy okazji trzeba usunąć inną usterkę. W prostych konstrukcjach całość zamknie się szybko, w trudniejszych trzeba liczyć się z dodatkową robocizną, a czasem także z diagnostyką rozrządu.
| Pozycja | Typowy przedział w Polsce | Kiedy cena rośnie |
|---|---|---|
| Nowy czujnik zamiennik | 50-250 zł | Lepsza marka, nietypowe złącze, auto premium |
| Część markowa lub OEM | 150-500 zł | Wysoka jakość wykonania i dokładniejsze dopasowanie |
| Robocizna | 100-400 zł | Słaby dostęp, demontaż osłon, konieczność pracy przy gorącym silniku |
| Diagnostyka komputerowa | 100-200 zł | Pełna analiza parametrów bieżących lub szukanie usterki bez oczywistego błędu |
W praktyce to oznacza, że prostsza naprawa może kosztować około 150-350 zł, a bardziej wymagająca bez trudu dojdzie do 600-900 zł. Jeśli auto ma trudny dostęp albo potrzebna jest dodatkowa diagnoza rozrządu, rachunek będzie wyższy. Z kolei sama wymiana jest opłacalna dopiero wtedy, gdy pomiar potwierdza problem z sygnałem, a nie z wiązką czy mechaniką.
Ja najczęściej wymieniam ten element dopiero po sprawdzeniu instalacji i synchronizacji. Jeśli wtyczka jest zaolejona, przewód pęknięty albo pojawiają się kody korelacji wałek-wał, nowa część może niczego nie rozwiązać. Właśnie dlatego tak ważne jest odróżnienie awarii samego czujnika od kłopotów całego układu.
Co sprawdzić po naprawie, żeby usterka nie wróciła
Po montażu nie kończę pracy na skasowaniu błędów. Zawsze robię krótki test na zimno, drugi na rozgrzanym silniku i jeszcze jedną kontrolę po jeździe próbnej. To proste, ale pozwala wyłapać usterki, które pojawiają się tylko w określonej temperaturze albo pod obciążeniem.
- Skasuj błędy i sprawdź, czy nie wracają od razu po uruchomieniu silnika.
- Obejrzyj wiązkę przy głowicy, osłonie rozrządu i wszystkich miejscach, gdzie przewód pracuje razem z silnikiem.
- Jeśli auto ma zmienne fazy rozrządu, sprawdź także ich adaptacje i reakcję na obciążenie.
- Po naprawie wykonaj krótką jazdę próbną i ponownie odczytaj parametry bieżące.
- Jeśli wcześniej pojawiały się objawy na ciepło, nie uznawaj naprawy za skuteczną po jednym udanym rozruchu.
Dobrze działający sensor nie rozwiązuje problemu, jeśli uszkodzone są przewody, napinacz albo koło sygnałowe. Dlatego w praktyce najbardziej opłaca się zacząć od pomiaru, a dopiero potem kupować część. Taka kolejność zwykle daje szybszą i tańszą naprawę niż wymiana na chybił trafił.
