Układ zaworowy decyduje o tym, czy silnik oddycha sprawnie, pracuje równo i zachowuje kompresję. To właśnie zawory w silniku otwierają drogę dla powietrza lub mieszanki, a potem pozwalają spalinom opuścić cylinder. W tym tekście wyjaśniam, jak działa ten mechanizm, po czym rozpoznać zużycie, kiedy potrzebna jest regulacja i dlaczego zlekceważenie drobnej usterki potrafi skończyć się kosztowną naprawą głowicy.
Najważniejsze rzeczy o pracy układu zaworowego
- Zawory sterują dopływem powietrza lub mieszanki oraz odprowadzeniem spalin z cylindra.
- Najważniejszy podział to zawory ssące i wydechowe, które pracują w innych warunkach termicznych.
- Za właściwy moment otwarcia i zamknięcia odpowiada rozrząd, a w wielu silnikach także regulacja luzu lub hydraulika.
- Typowe objawy problemów to spadek mocy, nierówna praca na biegu jałowym, trudny rozruch i metaliczne stukanie.
- Zbyt mały luz zaworowy jest szczególnie groźny, bo może prowadzić do niedomykania zaworu i wypalenia gniazda.
- Regularna kontrola jest znacznie tańsza niż regeneracja głowicy albo wymiana uszkodzonych elementów.
Jak zawory sterują oddychaniem silnika
Ja zwykle tłumaczę pracę zaworów na czterosuwie, bo wtedy wszystko układa się logicznie. W suwie ssania zawór ssący się otwiera i cylinder zasysa powietrze lub mieszankę. W sprężaniu oba zawory są zamknięte, w suwie pracy znów pozostają szczelnie domknięte, a w wydechu otwiera się zawór wydechowy i wypycha spaliny.
- W czasie ssania tłok schodzi w dół, a do cylindra trafia świeży ładunek.
- Podczas sprężania oba zawory pozostają zamknięte, żeby wzrosło ciśnienie w cylindrze.
- W suwie pracy zapłon lub samozapłon uruchamia spalanie, ale zawory nadal muszą utrzymać szczelność.
- Przy wydechu otwiera się droga dla spalin, które są usuwane z komory spalania.
W części nowoczesnych silników pojawia się krótkie nakładanie faz, czyli moment, gdy oba zawory są przez chwilę uchylone jednocześnie. To pomaga lepiej przewietrzyć cylinder i poprawia napełnienie przy wyższych obrotach, więc nie jest żadną przypadkową sztuczką konstruktorów. Kiedy to rozumiesz, łatwiej przejść do samego układu, który musi wszystko ustawić co do milisekundy.

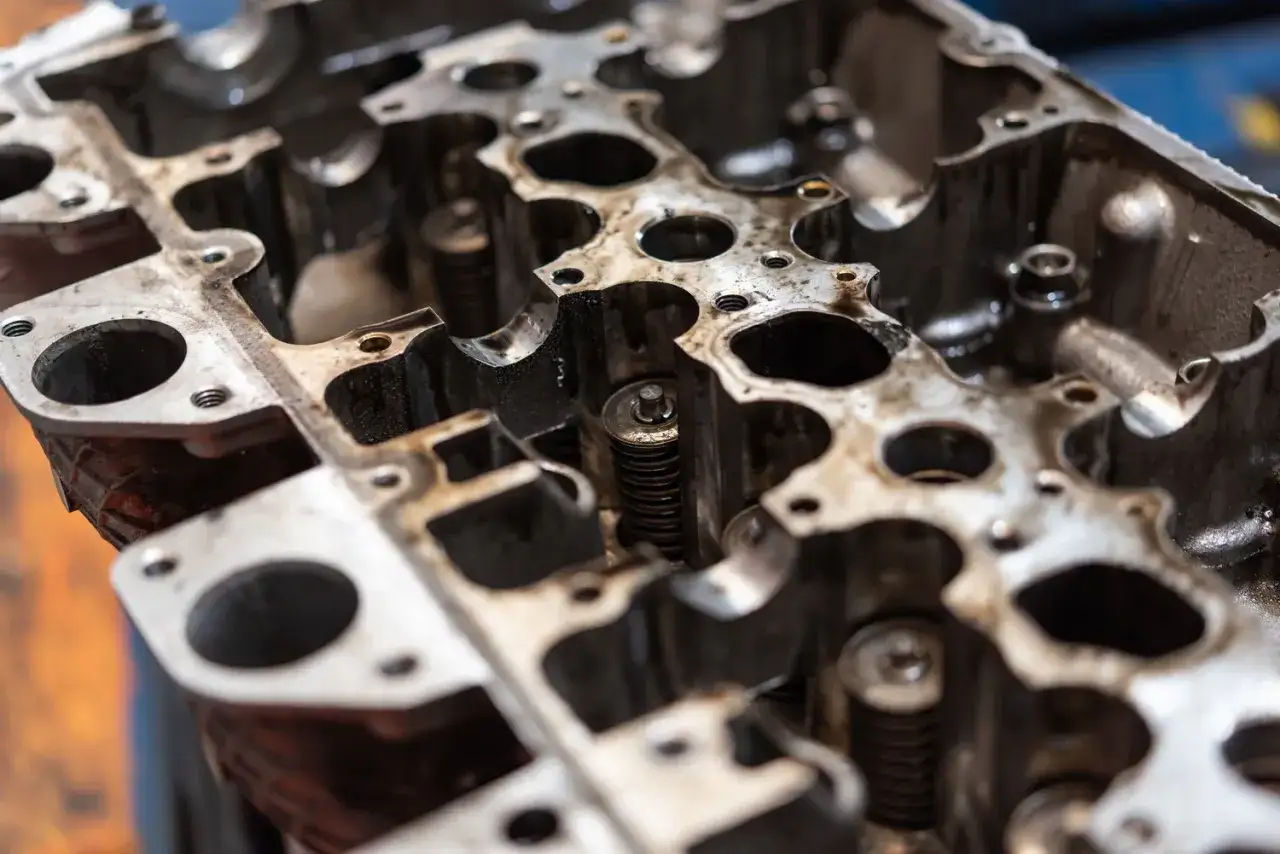

Z czego składa się układ zaworowy
Najbardziej mylące jest to, że jeden „zawór” to w praktyce tylko część większej układanki. Sam element zamykający cylinder współpracuje z gniazdem, prowadnicą, sprężyną, wałkiem rozrządu i często z dźwigienką albo popychaczem. Ja zwracam uwagę przede wszystkim na współpracę tych części, bo jeśli jedna zaczyna tracić geometrię, silnik może jeszcze pracować, ale już nie pracuje dobrze.
| Element | Rola | Co się zużywa lub psuje |
|---|---|---|
| Zawór ssący | Wpuszcza powietrze lub mieszankę do cylindra | Nieszczelność, zużycie trzonka, osady na talerzyku |
| Zawór wydechowy | Odprowadza spaliny po zakończeniu spalania | Przegrzanie, wypalenie krawędzi, utrata szczelności |
| Gniazdo zaworowe | Uszczelnia zamknięty zawór i odprowadza ciepło | Wytarcie, wypalenie, odkształcenie powierzchni styku |
| Prowadnica | Utrzymuje trzonek w osi | Luz, zużycie, gorsze domykanie i dymienie |
| Sprężyna zaworu | Domyka zawór po otwarciu | Osłabienie, pęknięcie, „pływanie” zaworu przy wyższych obrotach |
| Wałek rozrządu i elementy pośrednie | Otwierają zawór we właściwym momencie | Hałas, zużycie krzywek, niewłaściwy luz i błędna praca faz |
Objawy, które sugerują problem z zaworami
Nie każdy hałas z góry silnika oznacza awarię, ale kilka sygnałów powtarza się wyjątkowo często. Dla mnie najważniejsze jest to, czy objaw rośnie wraz z temperaturą, obciążeniem albo przebiegiem, bo to często prowadzi prosto do układu zaworowego.
| Objaw | Co może oznaczać | Co sprawdzam najpierw |
|---|---|---|
| Metaliczne stukanie na zimnym silniku | Zbyt duży luz, zużyte elementy regulacji albo popychacze | Pomiar luzu, stan dźwigienek i elementów pośrednich |
| Utrata mocy i słabsze przyspieszenie | Zbyt mały luz, nieszczelność albo gorsze napełnianie cylindra | Kompresję i szczelność zamknięcia zaworu |
| Nierówna praca na biegu jałowym | Jeden cylinder nie trzyma kompresji | Test kompresji i kontrolę szczelności dolotu oraz wydechu |
| Trudny rozruch na ciepło | Podparty zawór lub zbyt mały luz po rozgrzaniu | Pomiary na zimno i na gorącym silniku, jeśli instrukcja to przewiduje |
| Strzały w wydech lub dolot | Rozrząd, zapłon albo zawór, który nie domyka się w odpowiednim momencie | Synchronizację rozrządu i stan układu zapłonowego |
Jeśli problem nasila się na ciepło, podejrzewam przede wszystkim zbyt mały luz albo zawór, który nie domyka się do końca. Jeśli stukot słychać głównie na zimnym starcie, częściej winny bywa nadmierny luz. Od tego właśnie przechodzę do regulacji, bo to ona najczęściej rozstrzyga, czy mamy drobiazg serwisowy, czy już poważniejszą ingerencję.
Luz zaworowy i regulacja

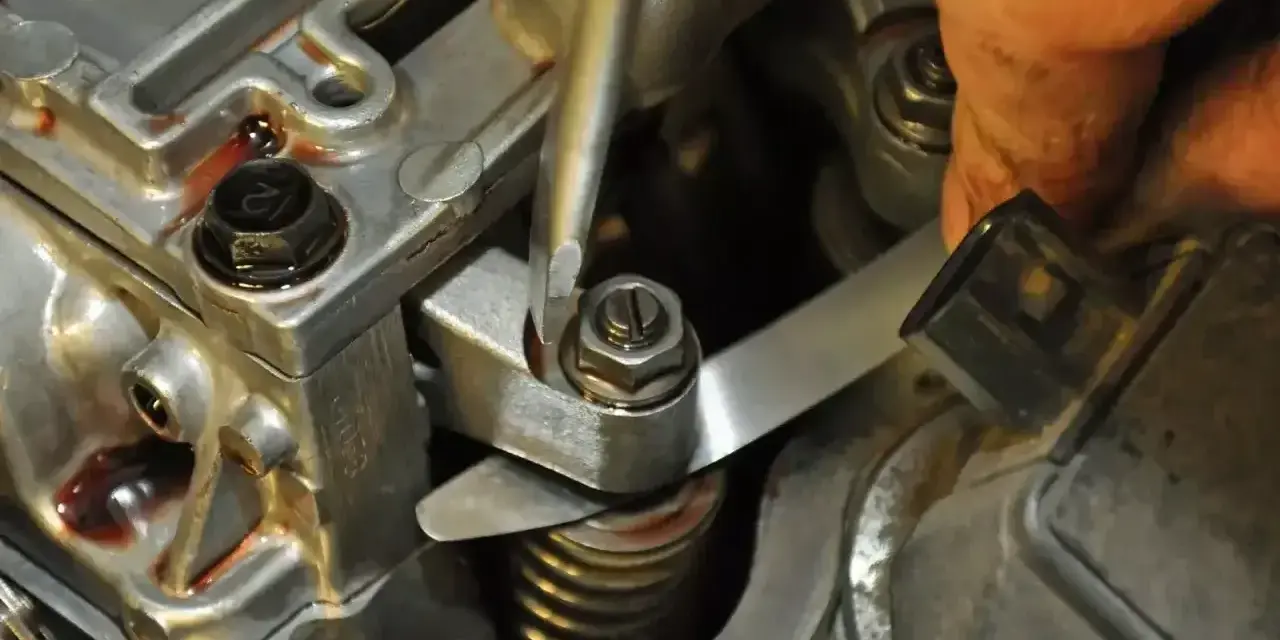

Luz zaworowy istnieje po to, by metal miał miejsce na rozszerzanie się pod wpływem temperatury. Mierzony jest zwykle w setnych części milimetra, często w okolicach 0,10-0,30 mm, ale konkretna wartość zawsze zależy od silnika. Regulację wykonuje się najczęściej na zimnym silniku, przy użyciu szczelinomierza, a pomiar bez trzymania się instrukcji producenta jest po prostu zgadywaniem.
| Metoda | Co to oznacza w praktyce | Orientacyjny koszt w Polsce |
|---|---|---|
| Regulacja śrubowa | Najprostsza konstrukcja, szybki dostęp i niewielka liczba części | Około 80-200 zł |
| Regulacja płytkowa | Precyzyjna, ale wymaga doboru płytek i zwykle więcej pracy | Około 300-700 zł plus koszt płytek |
| Szklanki lub popychacze | Rozwiązanie trwałe, ale często wymaga demontażu wałków rozrządu | Często 800-1500 zł i więcej |
Nie każdy silnik wymaga ręcznej regulacji. W układach z hydrauliczną kompensacją luzu popychacze dobierają luz same, ale tylko wtedy, gdy olej jest czysty i układ nie jest zużyty. Ja traktuję to jako wygodę, nie jako zwolnienie z obsługi, bo brudny olej i długie interwały nadal potrafią narobić kłopotów.
- Kontroluj luz zgodnie z interwałem z instrukcji, a nie dopiero po pojawieniu się hałasu.
- Przy zakupie auta bez historii serwisowej sprawdzenie luzów jest rozsądnym punktem startowym.
- W silnikach z LPG kontrolę zwykle warto robić częściej, bo warunki pracy są trudniejsze dla gniazd.
- Jeśli pojawia się stukanie, spadek mocy albo trudny rozruch, nie odkładaj diagnostyki na później.
Jeżeli regulacja zaczyna ujawniać duże odchyłki, trzeba sprawdzić, skąd one się biorą. I tu wchodzimy już w uszkodzenia, które nie zawsze kończą się na prostym ustawieniu luzu.
Skąd biorą się uszkodzenia i wypalone gniazda
Nadmierne zużycie zazwyczaj nie bierze się z jednego błędu, tylko z kilku drobnych zaniedbań, które sumują się w czasie. Najbardziej ryzykowny jest zbyt mały luz, bo wtedy zawór nie ma kiedy w pełni domknąć się i oddać ciepła do gniazda. Efekt jest prosty: przegrzanie krawędzi, wypalenie gniazda zaworowego i stopniowy spadek kompresji.
- zbyt mały luz i podparcie zaworu
- długotrwałe przegrzewanie silnika
- uboga mieszanka, zły zapłon albo jazda pod dużym obciążeniem
- brudny olej i zbyt długie interwały wymiany
- niewłaściwie ustawiony albo zerwany rozrząd
- zbyt rzadko kontrolowany układ w samochodach z LPG
W silniku kolizyjnym, czyli takim, w którym po utracie synchronizacji tłok może uderzyć w otwarty zawór, awaria rozrządu często kończy się pogiętymi trzonkami i uszkodzoną głowicą. Wtedy nie ma już mowy o samej regulacji; potrzebna jest diagnostyka szczelności, pomiar kompresji i zwykle demontaż.
Jeżeli zawór lub gniazdo są wypalone, samo ustawienie luzu nie da efektu. Trzeba sprawdzić gniazdo, prowadnicę, uszczelniacze i często wykonać docieranie, czyli dopasowanie powierzchni tak, by zamykały się szczelnie. To właśnie ten moment najczęściej odróżnia tani serwis od naprawdę poważnej naprawy. Kolejny krok to już profilaktyka, bo przy zaworach lepiej zapobiegać niż rozbierać głowicę drugi raz.
Jak dbać, żeby nie zajechać układu zaworowego
Ja w praktyce trzymam się kilku prostych zasad, bo one najczęściej oszczędzają pieniądze, a nie modne dodatki do paliwa czy doraźne „wyciszanie” hałasu.
- Wymieniaj olej i filtr zgodnie z realnym obciążeniem auta, nie tylko z minimum z instrukcji.
- Nie odkładaj regulacji, jeśli producent przewiduje kontrolę luzów.
- Przy LPG skracaj interwały kontroli, zwłaszcza w silnikach wrażliwych na temperaturę gniazd.
- Nie ignoruj pierwszych objawów: stuku, spadku mocy, nierównej pracy i trudnego rozruchu na ciepło.
- Po każdej ingerencji w rozrząd albo głowicę sprawdź kompresję i szczelność, zanim uznasz auto za w pełni gotowe.
- Nie przeciążaj zimnego silnika, bo to wtedy zawory i gniazda dostają najgorszy zestaw warunków do pracy.
Wbrew pozorom to właśnie regularność serwisu, a nie jednorazowa naprawa, najbardziej wydłuża życie całego układu. Gdy ten fundament jest dopilnowany, zawory przestają być problemem, a stają się po prostu cichą częścią dobrze ustawionej jednostki.
Zanim winne okażą się zawory, sprawdź jeszcze cztery miejsca
- kompresję na cylindrach
- synchronizację rozrządu
- szczelność dolotu i podciśnień
- zapłon albo wtrysk, zależnie od typu silnika
Ja zaczynam właśnie od tej kolejności, bo pozwala oddzielić prostą regulację od realnej usterki mechanicznej. Dzięki temu nie wymienia się części w ciemno i nie rozbiera głowicy tylko dlatego, że silnik chwilowo pracuje nierówno.
